Подогреватели водоводяные могут использоваться и в других схемах, в которых требуется осуществить нагрев или охлаждение жидкости. При этом параметры теплообменивающихся сред не должны превышать те их значения, которые регламентированы для условий применения данных подогревателей в системах теплоснабжения.
Подогреватели водоводяные изготавливаются в соответствии с ГОСТ 27590-2005 "Подогреватели водо-водяные систем теплоснабжения. Общие технические условия" и ТУ 4933-001-70552155-2007 с длиной корпуса 4000 мм, диаметром 168 мм, трубная система состоит из 37-ти трубок.
Полное обозначение водоподогревателя / типоразмер секции: ПВ1-168х4-Г-1,0-6,98-Т Другие обозначения подогревателя (номер и тип секции): 10ОСТ 34588-68, МВН 2052-30, ВВП 1-168-4000
Подогреватели водоводяные изготавливаются в соответствии с ГОСТ 27590-2005 "Подогреватели водо-водяные систем теплоснабжения. Общие технические условия" и ТУ 4933-001-70552155-2007 с длиной корпуса 4000 мм, диаметром 219 мм, трубная система состоит из 61-ой трубки.
Полное обозначение водоподогревателя / типоразмер секции: ПВ1-219х4-Г-1,0-11,51-Т Другие обозначения подогревателя (номер и тип секции): 12ОСТ 34588-68, МВН 2052-32, ВВП 1-219-4000
Подогреватели водоводяные изготавливаются в соответствии с ГОСТ 27590-2005 "Подогреватели водо-водяные систем теплоснабжения. Общие технические условия" и ТУ 4933-001-70552155-2007 с длиной корпуса 2000 мм, диаметром 219 мм, трубная система состоит из 61-ой трубки.
Полное обозначение водоподогревателя / типоразмер секции: ПВ1-219х2-Г-1,0-5,75-Т Другие обозначения подогревателя (номер и тип секции): 11ОСТ 34588-68, МВН 2052-31, ВВП 1-219-2000

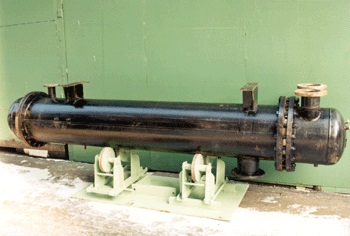

Подогреватели пароводяные ПП применяются в системах теплоснабжения зданий различного назначения и служат для нагрева сетевой воды паром. Подогреватели пароводяные изготавливаются в соответствии с ГОСТ 28679-90 "Подогреватели пароводяные систем теплоснабжения". Общие технические условия", а также ТУ 4933-002-70552155-2011. В подогревателях пароводяных ПП используются гладкие теплообменные трубы из латуней марок Л68, Л63 или нержавеющей стали 08Х18Н10 диаметром 16 мм.
Водоподогреватели пароводяные ПП предназначены для подогрева воды систем теплоснабжения, отопления и горячего водоснабжения, работающих по наиболее распространенным графикам температурного регулирования 70°/150°; 70°/130°; 70°/95° и 50°/60°.
Первичный теплоноситель - пар давлением 0,7 МПа (7 кгс/см2) для подогрева воды до 130° и 150° и давлением 0,2 МПа (2 кгс/см2) для подогрева воды до 95° и 60°. Давление воды не должно быть выше 1,6 МПа (16 кгс/см2). Для температурного режима 70°/150° используются 4-х ходовые подогреватели, для остальных режимов - 2-х xодовые. Во избежание вскипания воды, ее давление в пароводяном подогревателе должно быть не менее чем на 0,1 МПа (1 кгс/см2) выше давления пара.
Буквы и цифры, входящие в обозначения подогревателя, например: ПП2-32-0,7-2, где ПП - подогреватель пароводяной, 2 - с плоскими днищами, 32 - поверхность нагрева, м2, 0,7 - давление греющего пара МПа, 2 - количество ходов по воде.
Подогреватели пароводяные ПП применяются в системах теплоснабжения зданий различного назначения и служат для нагрева сетевой воды паром. Подогреватели пароводяные изготавливаются в соответствии с ГОСТ 28679-90 "Подогреватели пароводяные систем теплоснабжения". Общие технические условия", а также ТУ 4933-002-70552155-2011. В подогревателях пароводяных ПП используются гладкие теплообменные трубы из латуней марок Л68, Л63 или нержавеющей стали 08Х18Н10 диаметром 16 мм.
Водоподогреватели пароводяные ПП предназначены для подогрева воды систем теплоснабжения, отопления и горячего водоснабжения, работающих по наиболее распространенным графикам температурного регулирования 70°/150°; 70°/130°; 70°/95° и 50°/60°.
Первичный теплоноситель - пар давлением 0,7 МПа (7 кгс/см2) для подогрева воды до 130° и 150° и давлением 0,2 МПа (2 кгс/см2) для подогрева воды до 95° и 60°. Давление воды не должно быть выше 1,6 МПа (16 кгс/см2). Для температурного режима 70°/150° используются 4-х ходовые подогреватели, для остальных режимов - 2-х xодовые. Во избежание вскипания воды, ее давление в пароводяном подогревателе должно быть не менее чем на 0,1 МПа (1 кгс/см2) выше давления пара.
Буквы и цифры, входящие в обозначения подогревателя, например: ПП2-32-0,7-2, где ПП - подогреватель пароводяной, 2 - с плоскими днищами, 32 - поверхность нагрева, м2, 0,7 - давление греющего пара МПа, 2 - количество ходов по воде.

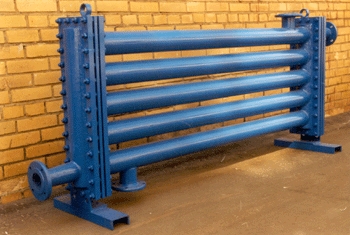

Используется профилированные латунные трубки и секторные опорные перегородоки, при которых достигается активное турбулентное движение потоков воды как в трубках, так и в межтрубном пространстве.
Калачи служат для сопряжения секций водо-водяных подогревателей между собой. Переходы предназначены для присоединения водо-водяных подогревателей к входному и выходному трубопроводам.
