Применение:
Узел прохода УП-МК предназначен для прохода через мягкую кровлю и установку на нем, например, дефлекторов или зонтов из оцинкованной стали.
Узлы прохода с ручным управлением УП2 предназначены для установки в местах прохода стальных вентиляционных шахт на покрытиях зданий различного назначения.
Узлы прохода общего назначения устанавливаются на железобетонные стаканы серии 1.494-24, вып. 1 и крепятся к ним гайками, навернутыми на закладные анкерные болты, предусмотренные в стаканах.

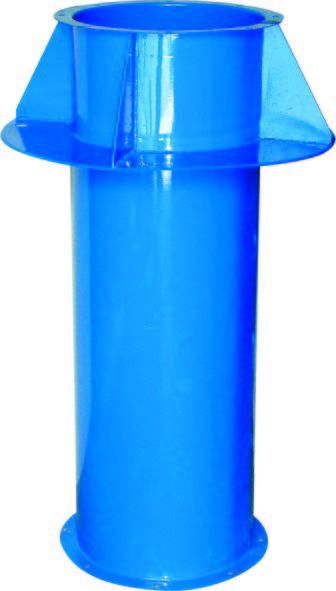

Узлы прохода с утепленным клапаном ручного управления УП4 предназначены для установки в местах прохода стальных вентиляционных шахт на покрытиях зданий различного назначения.
Узлы прохода общего назначения устанавливаются на железобетонные стаканы серии 1.494-24, вып. 1 и крепятся к ним гайками, навернутыми на закладные анкерные болты, предусмотренные в стаканах.
Узлы прохода с утепленным клапаном с площадкой под исполнительный механизм УП5 предназначены для установки в местах прохода стальных вентиляционных шахт на покрытиях зданий различного назначения.
Узлы прохода общего назначения устанавливаются на железобетонные стаканы серии 1.494-24, вып. 1 и крепятся к ним гайками, навернутыми на закладные анкерные болты, предусмотренные в стаканах.
Узлы прохода для сбора конденсата в искрозащищенном исполнении УП6предназначены для установки в местах прохода стальных вентиляционных шахт на покрытиях зданий различного назначения.
Узлы прохода общего назначения устанавливаются на железобетонные стаканы серии 1.494-24, вып. 1 и крепятся к ним гайками, навернутыми на закладные анкерные болты, предусмотренные в стаканах.
Узлы прохода с утепленным клапаном для сбора конденсата в искрозащищенном исполнении УП7 предназначены для установки в местах прохода стальных вентиляционных шахт на покрытиях зданий различного назначения.
Узлы прохода общего назначения устанавливаются на железобетонные стаканы серии 1.494-24, вып. 1 и крепятся к ним гайками, навернутыми на закладные анкерные болты, предусмотренные в стаканах.
Место вывода вентиляционной шахты через кровлю. Может быть установлен как на железобетонные стаканы, так и непосредственно на кровлю.

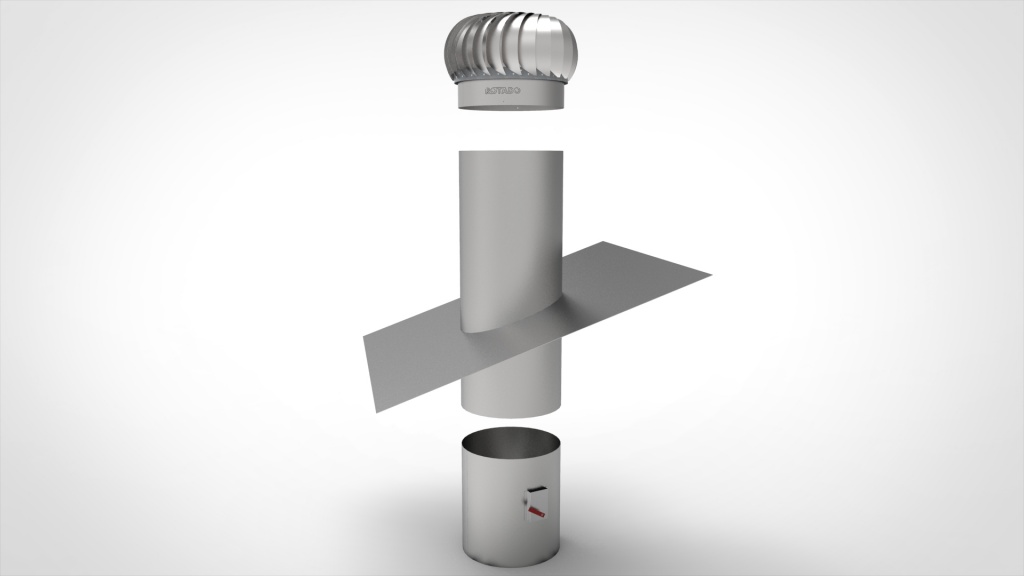

Узел прохода с дроссель-клапаном — уникальная система вывода воздуховода на крышу, наклон основания узла прохода может быть любым, все зависит от самой кровли.
Характеристики:
- Материал — оцинкованная или нержавеющая сталь
- Толщина металла — 0,5-1,2 мм
- Тип соединения — ниппельное
Узел прохода с дроссель-клапаном подходит как для вывода вентиляционных шахт на новых зданиях, так и для замены устаревших аналогов на зданиях, давно введенных в эксплуатацию.
Использование узла прохода с ротационным дефлектором помогает увеличить тягу на 25% и более. Дроссель-клапан служит для регуляции силы и направления воздушного потока. Угол регулирования заслонки равен 90°.
Область применения узлов прохода:
- Частные домостроения
- Многоэтажные дома
- Промышленные предприятия
- Агропромышленный комплекс

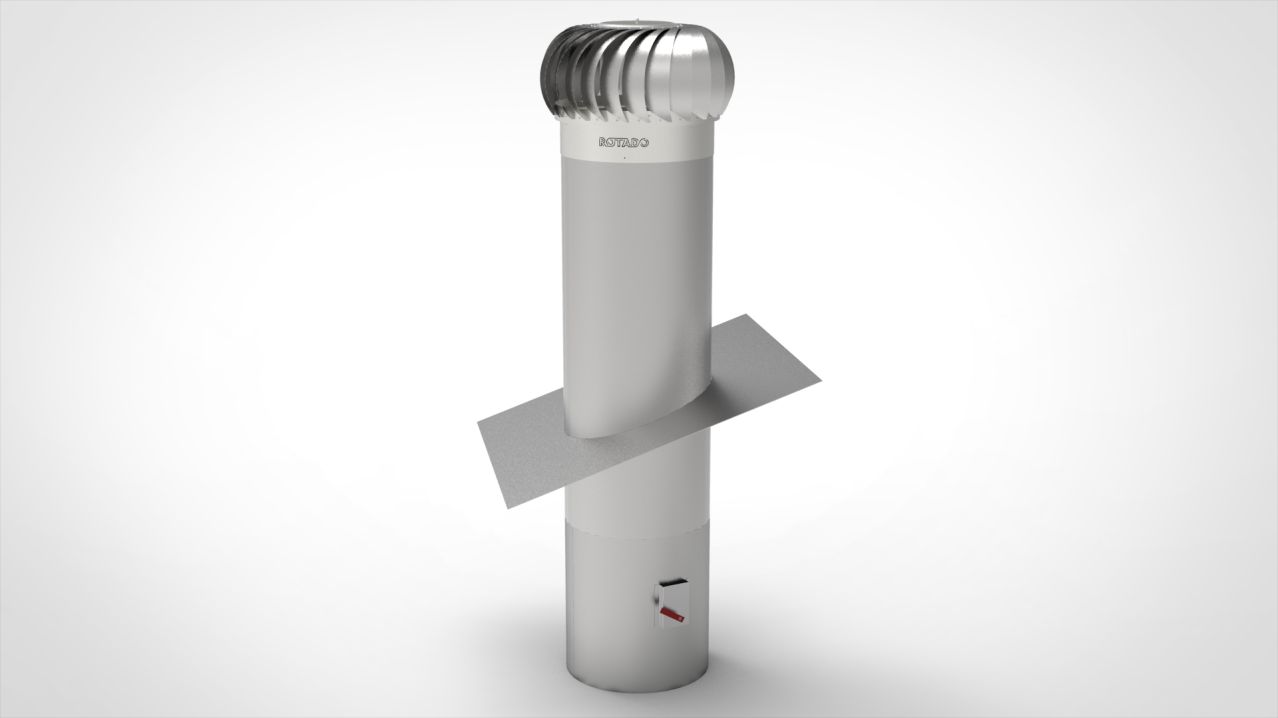

Вытяжной комплект — специальное устройство, предназначенное для вытяжки отработанного воздуха в помещениях сельскохозяйственного назначения. Устройство работает исключительно за счет силы ветра, без электроэнергии, увеличивая тягу, тем самым препятствуя застою воздуха.
Вытяжной комплект устанавливается на кровлю любого типа, в том числе возможна установка на световой конек.
Принцип работы:
- Вытяжной комплект выводит отработанный воздух, насыщенный парами аммиака, метана и другими вредными веществами из помещения за счет вращения дефлектора, создающего область разряженного воздуха
- При необходимости силу тяги можно контролировать с помощью специального клапана
- ТВУ (труба вентиляционная утепленная) — воздуховод, устанавливаемый насквозь кровли, препятствует обморожению устройства из-за конденсата в зимний период
Как Вытяжной комплект помогает на фермах
В воздухе любых фермерских помещений будь то: коровник, овчарня, свинарник, овоще- или зернохранилище должен поддерживаться здоровый баланс газов и веществ. Фермеры часто сталкиваются с проблемой избыточного содержания аммиака, летучих газов и других вредных веществ в помещениях, где содержится скот или сельхоз. культуры. Это очень опасно для здоровья животных (вдыхание воздуха, в котором концентрация аммиака превышает норму хотя бы на 0,004% значительно ухудшает здоровье животных: снижается количество гемоглобина в крови, ухудшается газообмен, переваримость питательных веществ (протеина, жира и клетчатки) и в конечном итоге хроническое отравление аммиаком приводит как к падению удоев, так и к смерти животных!
Для того, чтобы очистить воздух в помещениях и привести уровень концентрации аммиака в норму — 0,026% необходима хорошо-работающая вентиляция.
Будучи элементом естественной вентиляции вытяжной комплект до 26% лучше справляется с удалением отработанного воздуха, чем обычные вент. шахты или зонты, благодаря вращению «шапки», которое создает область низкого давления вверху, куда стремится отработанный воздух.
Однако, в этом процессе большое значение имеет приток, который легко организовать с помощью специального приточного клапана ROTADO. От притока зависит не только чистота воздуха, но и температура в помещении, кстати именно поэтому, вытяжной комплект, несмотря на высокую производительность, не влияет на снижение температуры в помещении, несмотря на то, что работает постоянно.
Таким образом, вытяжной комплект отвечает только за отведение отработанного воздуха. Температура внутри и проблема оседания аммиака на поверхностях помещений, регулируется другими устройствами системы. Наибольший эффект для фермы можно получить, установив всю систему, хотя в нашей практике есть случаи, когда только установка вытяжных комплектов давала прирост надоев в коровниках до 50%!
