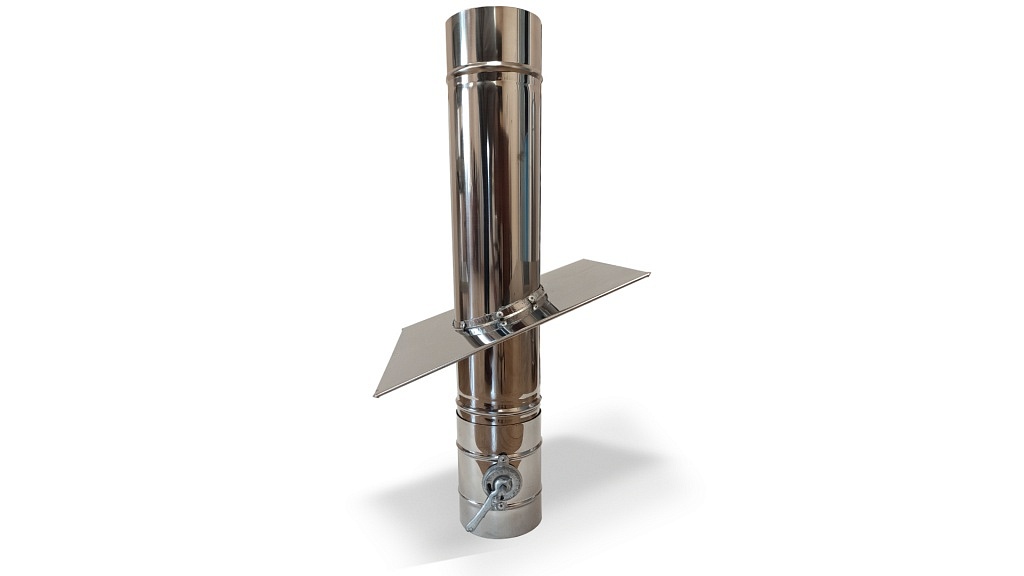

Узел прохода с дроссель-клапаном ВентСнаб Агро
Место вывода вентиляционной шахты через кровлю. Может быть установлен как на железобетонные стаканы, так и непосредственно на кровлю.
Узел прохода с дроссель-клапаном — уникальная система вывода воздуховода на крышу, наклон основания узла прохода может быть любым, все зависит от самой кровли.
Характеристики:
- Материал — оцинкованная или нержавеющая сталь
- Толщина металла — 0,5-1,2 мм
- Тип соединения — ниппельное
Узел прохода с дроссель-клапаном подходит как для вывода вентиляционных шахт на новых зданиях, так и для замены устаревших аналогов на зданиях, давно введенных в эксплуатацию.
Использование узла прохода с ротационным дефлектором помогает увеличить тягу на 25% и более. Дроссель-клапан служит для регуляции силы и направления воздушного потока. Угол регулирования заслонки равен 90°.
Область применения узлов прохода:
- Частные домостроения
- Многоэтажные дома
- Промышленные предприятия
- Агропромышленный комплекс
Узел прохода с дроссель-клапаном изготавливается по индивидуальному заказу под конкретный тип кровли.
Технические данные

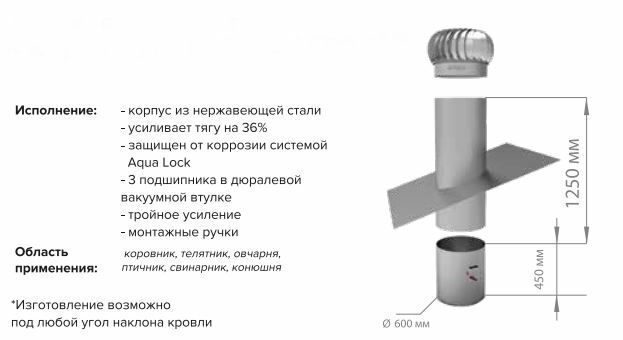

Принцип работы вытяжного комплекта:
Вытяжной комплект с ротационным дефлектором включает: дроссель-клапан, специальный уникальный утепленный узел прохода с основанием, которое крепится на крышу, а также ротационный дефлектор. Комплект предназначен для удаления отработанного воздуха, аммиака, излишней влаги, а также для стабилизации температурного режима. Вытяжной комплект поддерживает оптимальный микроклимат в помещениях сельскохозяйственного назначения.
Установка вытяжного комплекта:

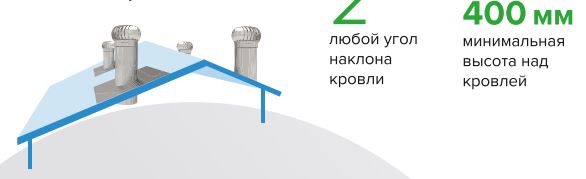

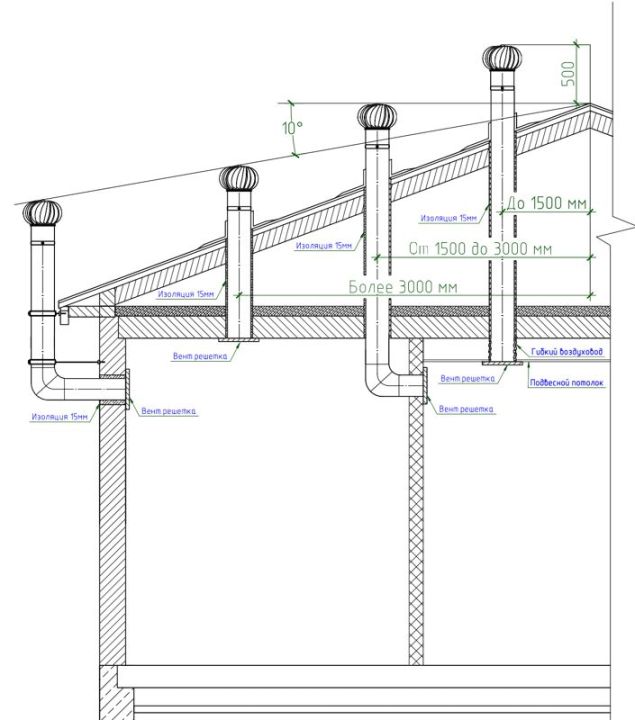

Монтажной бригадой в кровле делается отверстие согласно диаметру комплекта. В отверстие вставляется узел прохода с дросселем. Пластина (основание) закрепляется кровельными саморезами на скат либо конек кровли (в зависимости от типа здания).Допускается установка на световой конек.
