Циклон с обратным конусом универсальный (ЦМ) улучшенная конструкция циклона ЦОК.

Циклоны ЦМ предназначены для очистки газовоздушных выбросов от зернистой, волокнистой пыли; от пылей склонных к слипанию; от пыли, отходов измельченных материалов легкой, пищевой, полиграфической промышленности; от пыли образующихся при переработки сельскохозяйственной продукции; тяжелых абразивных пылей. Не рекомендуется применять циклоны для осаждения налипающих на стенки воздуховодов и цементирующих пылей.

Циклоны ЦОК предназначены для санитарной очистки вентиляционных выбросов от пыли с повышенными абразивными свойствами. Допускается применение циклонов при слипающихся пылях типа сажи и талька. Применяются в литейных, термических цехах, в цехах механической обработки металла, в заточных и обдирочных установках и др. Циклоны изготавливаются в климатическом исполнении «УХЛ» с категорией размещения 1 и 4 по ГОСТ 15150-69, сейсмичность циклонов не регламентируется, категория по взрывной, взрывопожарной и пожарной опасности — Д по СНиП 2.09.02-85.

ЦИКЛОНЫ ЦН-24 Предназначены для отделения от газообразной среды взвешенных частиц сухой пыли, образующейся в различных помольных и дробильных установках, при транспортировании сыпучих материалов, а также летучей золы.

Для волокнистой и слипающейся пыли, для очистки газообразной среды, в которой имеются капельно-жидкая фаза или возможна конденсация паров, данные циклоны применять не следует.

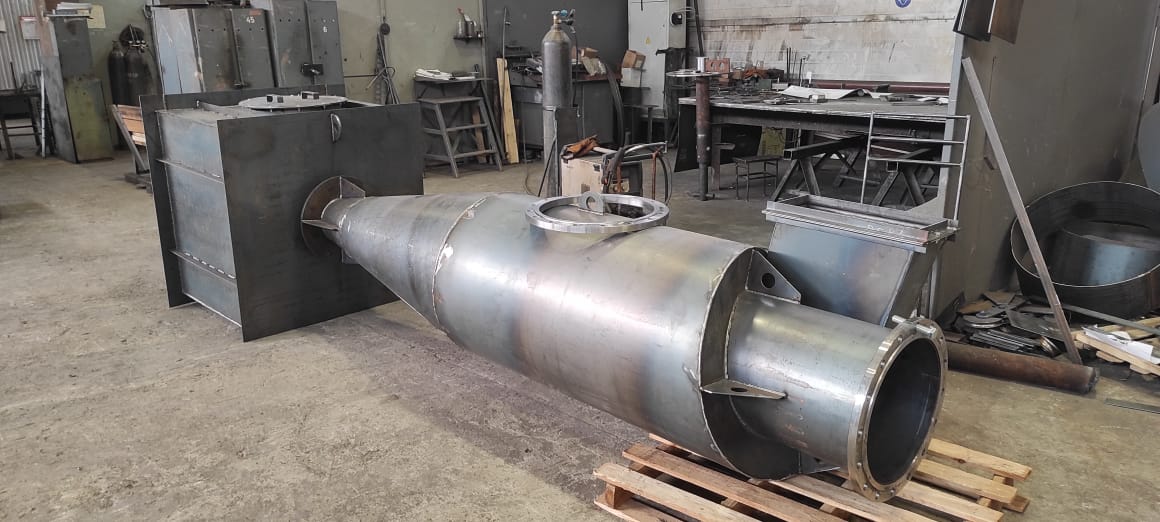

Циклоны типа ЦН-15 (НИИОгаза) являются наиболее универсальным типом циклонов. Они предназначены для сухой очистки газов, выделяющихся при некоторых технологических процессах (сушке, обжиге, агломерации, сжигании топлива и т.д.), а также аспирационного воздуха в различных отраслях промышленности (черной и цветной металлургии, химической, нефтяной и машиностроительной промышленности, промышленности строительных материалов, энергетике и т.д.)

Высокоэффективные циклоны SCN-40 предназначены для эффективной очистки газов и аспирационного воздуха от мелкой и среднедисперсной пыли.

Циклон SCN-40 имеет наиболее высокую степень очистки по сравнению с циклонами CN-15, SK-CN-34 и UX-38.

Вынос пыли из циклона SCN-40 в 2,5 раза меньше циклона CN-15 и в 1,5 раза меньше циклона SK-CN-34 и UZ-38 при равных энергозатратах.

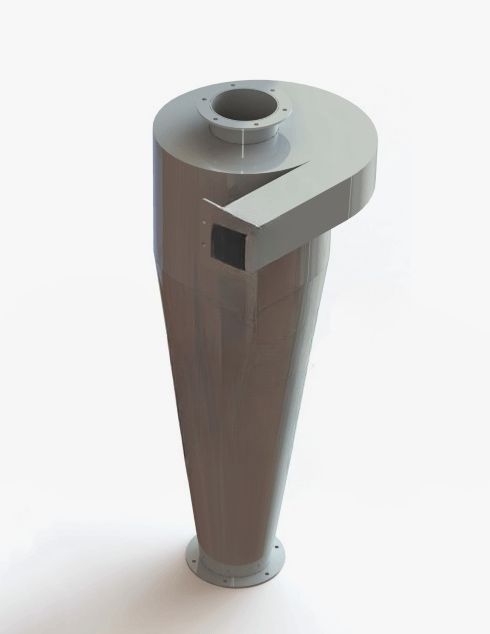

Циклоны УЦ предназначены для очистки технологических выбросов деревообрабатывающих производств от неслипающихся, неволокнистых пылей, а также смесей пыли с сухими опилками и стружкой.

Циклоны УЦ конструкции Древпрома выпускаются диаметром 500 - 2000 мм. Циклоны УЦ-38 конструкции Мельстроя выпускаются диаметром 250 - 850 мм и отличаются от УЦ уменьшенной коничкской частью циклона.

Циклоны ОЭКДМ предназначены для систем пневмотранспорта измельченной древесины с содержанием пыли: щепа, дробленка, кора, витая стружка, сырая стружка, сырые опилки.

Циклоны ОЭКДМ имеют более высокий коэффициент очистки вследствие более совершенных конструктивных форм. Остаточная запыленность воздуха после этих циклонов, установленных на нагнетательных линиях, составляет: для стружек и опилок 10-30 мг/м3, для древесной пыли от шлифовальных станков 90-100 мг/м3. Коэффициент местного сопротивления – 5.

Циклоны Гипродрева применяются для грубой и средней очистки воздуха от древесных отходов, опилок, стружки и пыли.

Конструкция циклона состоит из корпуса с крышкой и входным патрубком, конуса и выхлопной трубы.

Очистка воздуха от пыли осуществляется под действием центробежных сил.

Пылеулавливающие агрегаты – стационарные устройства, предназначенные для очистки воздуха от сухой неслипающейся средне- и крупнодисперсной пыли в цехах предприятий различных отраслей промышленности, учебных заведений, механических мастерских.

Эффективность фильтрации для частиц размером 5 мкм составляет не менее 92%.

Области применения

• Производства авиадвигателей и турбин
• Производство строительных материалов
• Пищевые производства
• Химическая промышленность
• Машиностроение и металлообработка
• Автомобилестроение

Ограничения. Окружающая среда и очищаемый воздух не должны быть взрывоопасными и не должны содержать агрессивных паров и газов.

Наличие илм срок изготовления: уточняйте у менеджеров

Прямоточный циклон предназначен для очистки воздуха от сухой средне и крупнодисперсной пыли с крупной и средней начальной концентрацией. Могут быть использованы в качестве первой ступени очистки в системах вентиляции при плазменных процессах.
Циклоны прямоточные находят широкое применение в различных отраслях промышленности (ма­шиностроение, судостроение, аккумуляторная промышленность и т.д.)
Могут быть использованы в качестве первой ступени очистки аэрозолей, образующейся при газоплазменной, лазерной и другой резки металлов для уменьшения пылевой нагрузки на фильтры тонкой очистки.

Принцип работы

Прямоточный циклон состоит из корпуса с входным патрубком, расположенным внутри корпуса завихрителем, за которым находится щелевой воздухозаборник отделения пыли от воздуха. Комплектуется бункером пылесборником (Циклон ПЦ). Возможна установка на опоры (Циклон ПЦН).

Принцип действия ПЦ заключается в том,что поступивший в циклон воздух закручивается, проходя через завихритель.Под действием центробежных сил твердые частицы в воздушном потоке отбрасываются к внутренней стенке циклона и продвигаются вдоль нее к патрубку для удаления пыли и под действием гравитации ссыпаются в пылесборник. Очищенный воздух  проходит через щелевой воздухозаборник

 Для высокоабразивных сред возможно исполнение с усиленным корпусом ПЦУ

Блок прямоточных циклонов с опорами (полный комплект) БЦПО — это центробежный пылеуловитель инерционного типа, который предназначен для улавливания сухой, неслипающейся средне- и крупнодисперсной пыли.

БЦПО — это конструкция из 4-х корпусов циклона КЦ-2500, размещённых в одной обечайке с одним общим патрубком для стандартного пылесборника. Блок циклонов устанавливается, как правило, на полу с помощью комплекта монтажа напольных опор.

БЦПО предназначен для врезки в прямолинейные горизонтальные участки воздуховодов различных вентиляционных систем. Комплектуется стандартным пылесборником модели DB-60-250 ёмкостью 60 л. Переходник конический заказывается отдельно в зависимости от диаметра подключаемого воздуховода.

Области применения

• В качестве отдельного пылеулавливающего агрегата;
• В качестве первой ступени для снижения начальной концентрации пыли перед фильтрами тонкой очистки;
• Для снижения вероятности попадания искр в вентиляционные системы.

Рекомендации по интенсивности работ

• Не применяется для липкой, волокнистой, склонной к тлению и самовозгоранию пыли;
• Очищаемый воздушный поток и окружающая среда не должны содержать агрессивные пары, а также взрывоопасные вещества и газы;
• Максимальная температура очищаемого потока 110 ⁰C;
• Для обеспечения высокой эффективности улавливания частиц скорость воздушного потока в прямоточном циклоне должна быть не менее 12 м/с.
