Общие сведения
Воздухораспределители типа ВР предназначены для подачи приточного воздуха в верхнюю зону помещений различного назначения системами вентиляции, воздушного отопления и кондиционирования воздуха. Изменение угла наклона заслонок от горизонтального положения позволяет изменять вид приточной струи, что дает возможность сезонного регулирования направления струи и ее параметров в месте внедрения в рабочую зону.
Пристенный воздухораспределитель типа ВП предназначен подачи приточного воздуха в рабочую зону в системах вентиляции и кондиционирования.
Воздухораспределители типа ВПК предназначены для применения в системах вентиляции, кондиционирования воздуха и воздушного отопления помещений для подачи приточного воздуха преимущественно в рабочую зону с высоты до 6м, а так же в верхнюю зону.
Воздухораздающие блоки c фильтрами высокой эффективности (класс очистки НЕРА) предназначены для организации воздухообмена в чистых помещениях лечебных учреждений, предприятиях фармацевтической, электронной, пищевой и др. отраслях промышленности.
Воздухораспределитель состоит из панели и короб

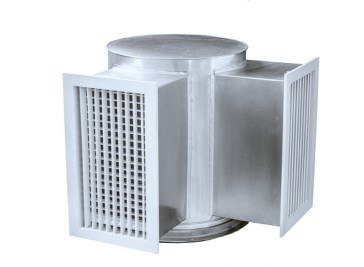

Воздухораспределители типа НРВ предназначены для подачи приточного воздуха в рабочую зону.
Воздухораспределители закручивающие прямоугольные 3ДПЗ предназначены для подачи воздуха системами вентиляции и кондиционирования в изотермическом и неизотермическом режимах (нагрева и охлаждения) из верхней зоны помещений горизонтальными настилающимися закрученными струями. Вихревой режим течения приточного воздуха на выходе из закручивателя позволяет повысить коэффициент эжекции окружающего воздуха к приточной струе по сравнению с прямоточными струями и, как следствие, увеличить интенсивность снижения скорости и выравнивания температуры в струе с температурой помещения. Изделие может использоваться также и для удаления воздуха из помещений.

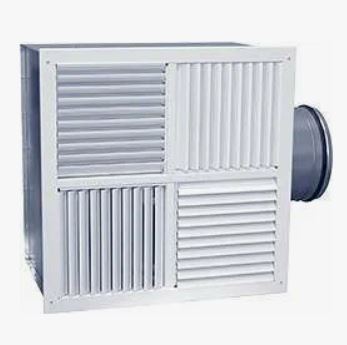

Воздухораспределители панельные ВПЛ, ВПЛР предназначены для подачи воздуха системами вентиляции и кондиционирования в изотермическом и неизотермическом режимах из верхней зоны помещений различного назначения.
Воздухораспределители ВПЛ, ВПЛР состоят из воздухораздающей панели квадратной формы и камеры статического давления (КСД) с подводящим патрубком круглого сечения. Воздухораздающая панель разделена на четыре одинаковые секции, в каждой из которых размещен блок синхронно регулируемых жалюзи, причем жалюзи соседних секций взаимно перпендикулярны. Изменением угла наклона жалюзи достигается формирование одного из трёх видов воздушных струй: прямоточной (α=0°), четырехструйной (α=20°) и четырехструйной настилающейся (α=45°).
Воздухораспределители выпускаются в пяти исполнениях:
- ВПЛ — воздухораспределители с посекционным ручным регулированием, поворот жалюзи каждой секции производится индивидуально;
- ВПЛ...-Н4 — воздухораспределители с синхронным ручным регулированием; поворот жалюзи осуществляется синхронно на один и тот же угол во всех секциях воздухораспределителя;
- ВПЛ...-E1 — воздухораспределители с электроприводом (2-х позиционное управление), поворот жалюзи осуществляется синхронно во всех секциях воздухораспределителя на один и тот же угол — 0°/45° (заводская настройка) или 20°/45°);
- ВПЛ...-E3 — воздухораспределители с электроприводом (3-х позиционное управление), поворот жалюзи осуществляется синхронно во всех секциях воздухораспределителя на один и тот же угол — 0°/20°/45°);
- ВПЛ...-М2 — воздухораспределители с электроприводом (пропорциональное управление 0...10 В), поворот жалюзи осуществляется синхронно во всех секциях воздухораспределителя на один и тот же угол в диапазоне 0÷45°.
Воздухораспределители ВПЛ...-E1, ВПЛ...-E3 и ВПЛ...-М2 позволяют реализовать систему с автоматическим изменением схемы воздухораспределения в зависимости от времени года (кондиционирование/вентиляция/воздушное отопление).
Камера статического давления имеет боковой или торцевой подвод и обеспечивает равномерное истечение воздуха из воздухораспределителя. Для изменения и регулирования расхода воздуха воздухораспределители ВПЛР дополнительно оснащаются регулятором расхода воздуха, установленным в подводящем патрубке КСД.
Воздухораспределители ВПЛ, ВПЛР встраиваются в подвесные потолки или устанавливаются на отводах воздуховодов при открытой прокладке воздуховодов. Герметичность соединения с подводящим воздуховодом обеспечивается резиновым уплотнением.
Панель изготавливается из стали, жалюзи из алюминия и окрашиваются методом порошкового напыления в белый цвет (RAL 9016), КСД — неокрашенная оцинкованная сталь. При изготовлении на заказ возможна окраска панели и КСД в любой цвет по каталогу RAL.
Общие сведения
Воздухораспределители панельные сопловые 1ВПC, 1ВПCР предназначены для подачи воздуха системами вентиляции и кондиционирования воздуха дальнобойными компактными струями – горизонтальными, вертикальными и наклонными – из верхней зоны помещений. 1ВПC, 1ВПCР применяются в помещениях, где требуется подавать воздух на большие расстояния
