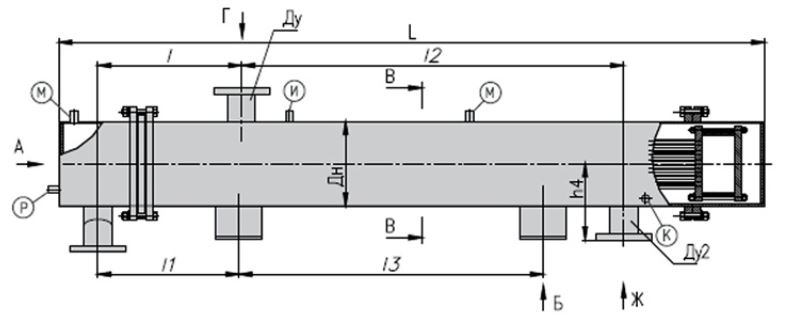

Пароводяной подогреватель ПП2 (с плоскими днищами)

Общие сведения

Подогреватели пароводяные ПП применяются в системах теплоснабжения зданий различного назначения и служат для нагрева сетевой воды паром. Подогреватели пароводяные изготавливаются в соответствии с ГОСТ 28679-90 "Подогреватели пароводяные систем теплоснабжения". Общие технические условия", а также ТУ 4933-002-70552155-2011. В подогревателях пароводяных ПП используются гладкие теплообменные трубы из латуней марок Л68, Л63 или нержавеющей стали 08Х18Н10 диаметром 16 мм.

Водоподогреватели пароводяные ПП предназначены для подогрева воды систем теплоснабжения, отопления и горячего водоснабжения, работающих по наиболее распространенным графикам температурного регулирования 70°/150°; 70°/130°; 70°/95° и 50°/60°.

Первичный теплоноситель - пар давлением 0,7 МПа (7 кгс/см2) для подогрева воды до 130° и 150° и давлением 0,2 МПа (2 кгс/см2) для подогрева воды до 95° и 60°. Давление воды не должно быть выше 1,6 МПа (16 кгс/см2). Для температурного режима 70°/150° используются 4-х ходовые подогреватели, для остальных режимов - 2-х xодовые. Во избежание вскипания воды, ее давление в пароводяном подогревателе должно быть не менее чем на 0,1 МПа (1 кгс/см2) выше давления пара.

Буквы и цифры, входящие в обозначения подогревателя, например: ПП2-32-0,7-2, где ПП - подогреватель пароводяной, 2 - с плоскими днищами, 32 - поверхность нагрева, м2, 0,7 - давление греющего пара МПа, 2 - количество ходов по воде.

Описание

Пароводяной подогреватель ПП2 изготавливаются с плавающей головкой. Трубная система ПП2 изготавливается из латуни марки Л68 и нержавеющей стали марки 08Х18Н10. Подогреватель ПП2 изготавливаются в соответствии с ГОСТ 28679-90 "Подогреватели пароводяные систем теплоснабжения. Общие технические условия", ТУ 4933-002-70552155-2011.;

Виды подогревателей ПП2:

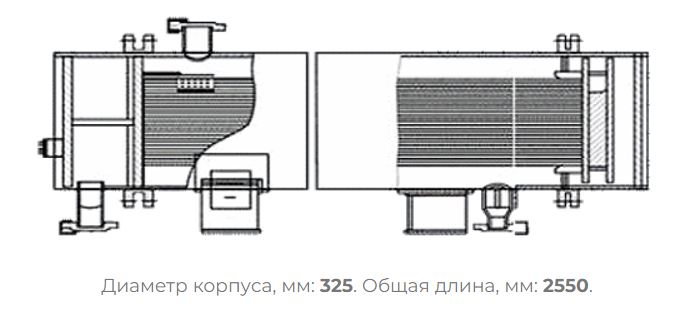

ПП 2-6-2-2
Теплообменный аппарат ПП 2-6-2-2 работает по температурному графику подогрева сетевой воды 70/95 оС.
Обозначение/типоразмер: ПП2-6-2-2. Другие обозначения подогревателя: 11ОСТ 34-531-68, 11ОСТ 34-576-68.

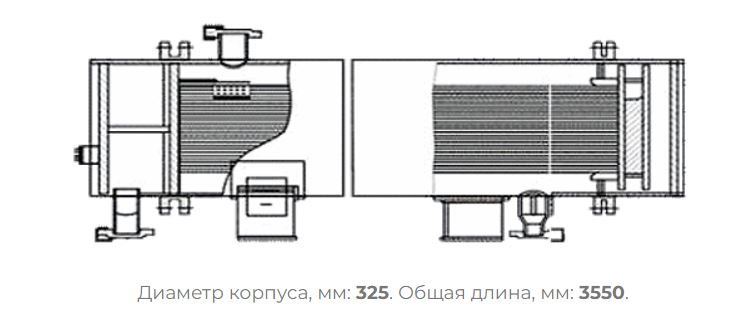

ПП2-9-7-2
Теплообменный аппарат ПП 2-9-7-2 работает по температурному графику подогрева сетевой воды 70/130 оС.
Обозначение/типоразмер: ПП2-9-7-2. Другие обозначения подогревателя: 01ОСТ 34-531-68, 01ОСТ 34-576-68.

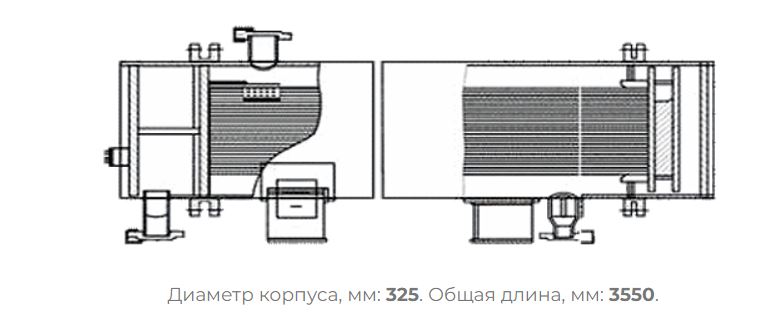

ПП2-9-7-4
Теплообменный аппарат ПП 2-9-7-4 работает по температурному графику подогрева сетевой воды 70/150 оС.
Обозначение/типоразмер: ПП2-9-7-4. Другие обозначения подогревателя: 01ОСТ 34-532-68, 01ОСТ 34-577-68.
ПП2-11-2-2
Данный аппарат относится к кожухотрубчатым приборам горизонтального типа. Мы предлагаем паровики, диаметр корпуса которых составляет 426 мм, а общая длина – 2575 мм. Внизу прибора находятся два патрубка. Через один поступает холодная вода, а через второй выходит уже горячая. Конденсат выводится снизу, а пар подается сверху. У данной модели днище плоское. Полный срок службы такого пароводяного подогревателя ПП2-11 может достигать 15 лет. Мы производим приборы в соответствии с ГОСТ 28679-90. Изделия могут применяться в системах ГВС, охлаждения, тепловых сетях и т. д.
ПП2-16-2-2
У нас можно приобрести приборы, которые работают в диапазоне температуры +70…+95 °С. По желанию клиента мы произведем подогреватель ПП2 16 из нержавеющей стали либо латуни. Расход воды составляет 76 т/ч. Давление греющего пара – 2 МПа. Диаметр трубок – 16 мм. Данные теплообменники относятся к аппаратам горизонтального типа. Все наши изделия имеют в комплекте технический паспорт. Площадь теплообмена составляет 16 м2. В отличие от моделей ПП1, у данного аппарата днище не эллиптическое, а плоское. Внизу прибора расположен вход холодной воды и выход горячей, а также выход для конденсата. Подача пара осуществляется сверху.

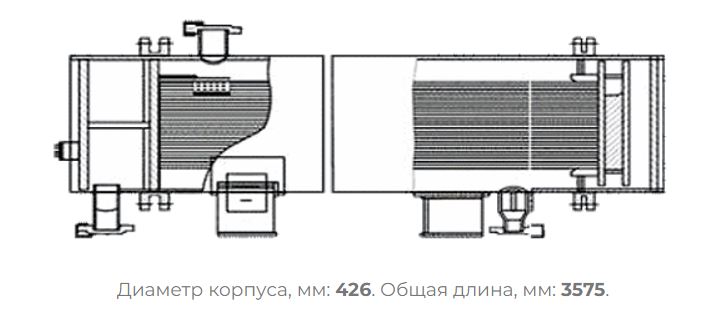

ПП2-17-7-2
Теплообменный аппарат ПП 2-17-7-2 работает по температурному графику подогрева сетевой воды 70/130 оС.
Обозначение/типоразмер: ПП2-17-7-2. Другие обозначения подогревателя: 02ОСТ 34-531-68, 02ОСТ 34-576-68.

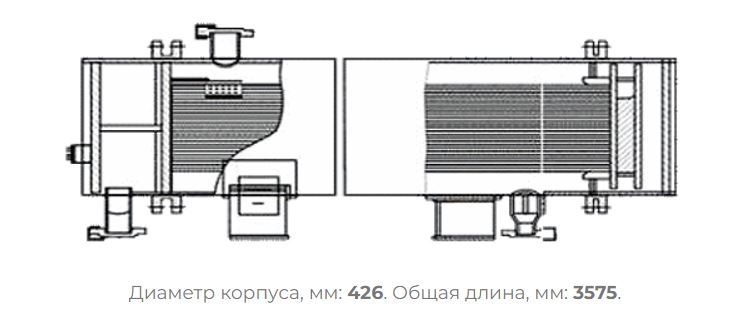

ПП2-17-7-4
Теплообменный аппарат ПП 2-17-7-4 работает по температурному графику подогрева сетевой воды 70/150 оС.
Обозначение/типоразмер: ПП2-17-7-2. Другие обозначения подогревателя: 02ОСТ 34-532-68, 02ОСТ 34-577-68.
