Пароводяной подогреватель ПП1 (с эллиптическими днищами)

Общие сведения

Подогреватели пароводяные ПП применяются в системах теплоснабжения зданий различного назначения и служат для нагрева сетевой воды паром. Подогреватели пароводяные изготавливаются в соответствии с ГОСТ 28679-90 "Подогреватели пароводяные систем теплоснабжения". Общие технические условия", а также ТУ 4933-002-70552155-2011. В подогревателях пароводяных ПП используются гладкие теплообменные трубы из латуней марок Л68, Л63 или нержавеющей стали 08Х18Н10 диаметром 16 мм.

Водоподогреватели пароводяные ПП предназначены для подогрева воды систем теплоснабжения, отопления и горячего водоснабжения, работающих по наиболее распространенным графикам температурного регулирования 70°/150°; 70°/130°; 70°/95° и 50°/60°.

Первичный теплоноситель - пар давлением 0,7 МПа (7 кгс/см2) для подогрева воды до 130° и 150° и давлением 0,2 МПа (2 кгс/см2) для подогрева воды до 95° и 60°. Давление воды не должно быть выше 1,6 МПа (16 кгс/см2). Для температурного режима 70°/150° используются 4-х ходовые подогреватели, для остальных режимов - 2-х xодовые. Во избежание вскипания воды, ее давление в пароводяном подогревателе должно быть не менее чем на 0,1 МПа (1 кгс/см2) выше давления пара.

Буквы и цифры, входящие в обозначения подогревателя, например: ПП2-32-0,7-2, где ПП - подогреватель пароводяной, 2 - с плоскими днищами, 32 - поверхность нагрева, м2, 0,7 - давление греющего пара МПа, 2 - количество ходов по воде.

Описание

Подогреватель ПП1 изготавливаются с плавающей головкой. Трубная система ПП1 изготавливается из латуни марки Л68 и нержавеющей стали марки 08Х18Н10. Подогреватель ПП1 изготавливаются в соответствии с ГОСТ 28679-90 "Подогреватели пароводяные систем теплоснабжения. Общие технические условия", ТУ 4933-002-70552155-2011.;

Виды подогревателей ПП1:

ПП 1-21-2-2
Теплообменный аппарат ПП 1-21-2-2 работает по температурному графику подогрева сетевой воды 70/130 оС.
Обозначение/типоразмер: ПП1-21-2-2. Другие обозначения подогревателя: 14ОСТ 34-576-68.
ПП1-24-7-2
Теплообменный аппарат работает по температурному графику подогрева сетевой воды 70/130 оС.
Обозначение/типоразмер: ПП1-24-7-2. Другие обозначения подогревателя: 03ОСТ 34-531-68, 03ОСТ 34-576-68.
ПП1-24-7-4
Теплообменный аппарат ПП1-24-7-4 работает по температурному графику подогрева сетевой воды 70/150 оС.
Обозначение/типоразмер: ПП1-24-7-4. Другие обозначения подогревателя: 03ОСТ 34-532-68, 03ОСТ 34-577-68.

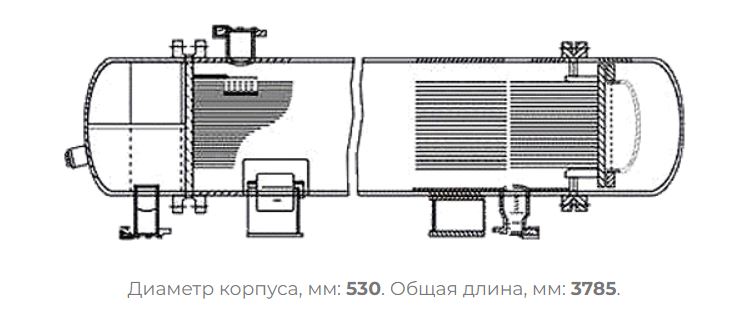

ПП1-32-7-2
Теплообменный аппарат ПП 1-32-7-2 работает по температурному графику подогрева сетевой воды 70/130 оС.
Обозначение/типоразмер: ПП1-32-7-2. Другие обозначения подогревателя: 04ОСТ 34-576-68.

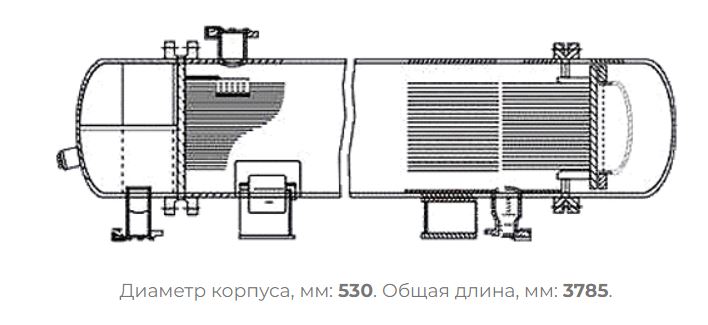

ПП1-32-7-4
Теплообменный аппарат ПП 1-32-7-4 работает по температурному графику подогрева сетевой воды 70/150 оС.
Обозначение/типоразмер: ПП1-32-7-4. Другие обозначения подогревателя: 04ОСТ 34-577-68.

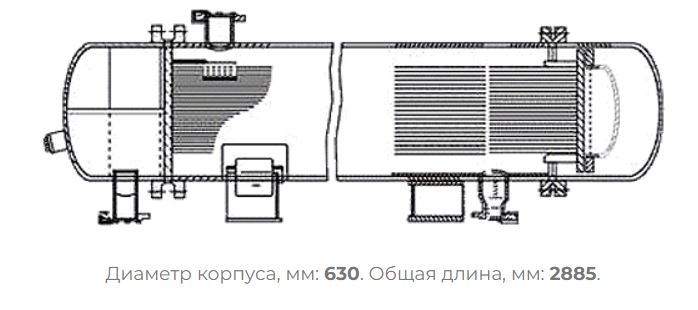

ПП1-35-2-2
Теплообменный аппарат ПП 1-35-2-2 работает по температурному графику подогрева сетевой воды 70/130 оС.
Обозначение/типоразмер: ПП1-35-2-2. Другие обозначения подогревателя: 15ОСТ 34-576-68.

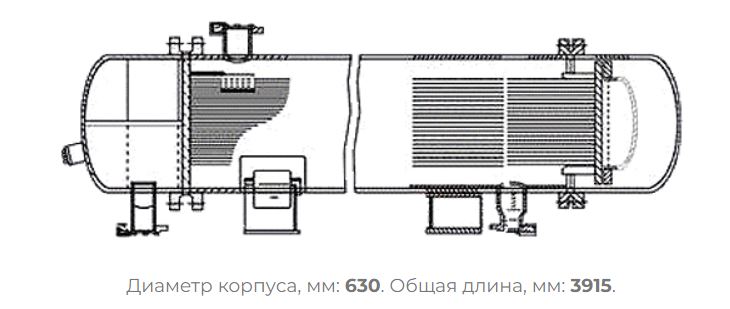

ПП1-53-7-2
Теплообменный аппарат ПП 1-53-7-2 работает по температурному графику подогрева сетевой воды 70/130 оС.
Обозначение/типоразмер: ПП1-53-7-2. Другие обозначения подогревателя: 05ОСТ 34-576-68.

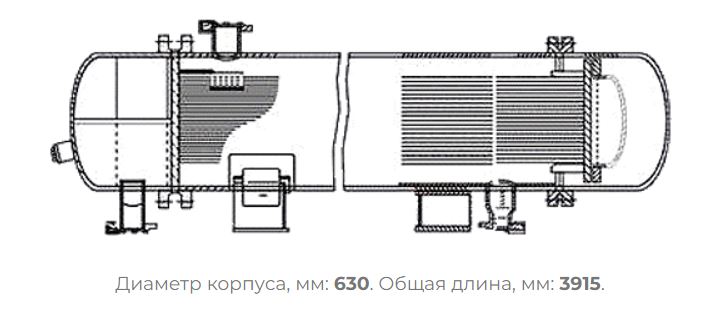

ПП1-53-7-4
Теплообменный аппарат ПП 1-53-7-4 работает по температурному графику подогрева сетевой воды 70/150 оС.
Обозначение/типоразмер: ПП1-53-7-4. Другие обозначения подогревателя: 05ОСТ 34-577-68.

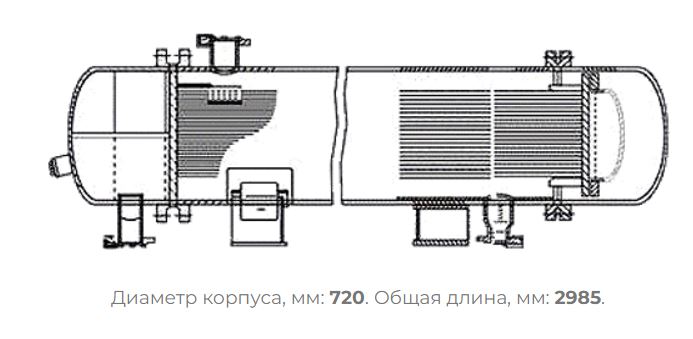

ПП1-50-7-2
Теплообменный аппарат ПП1-50-7-2 работает по температурному графику подогрева сетевой воды 70/130 оС.
Обозначение/типоразмер: ПП1-50-7-2. Другие обозначения подогревателя: 16ОСТ 34-577-68.
