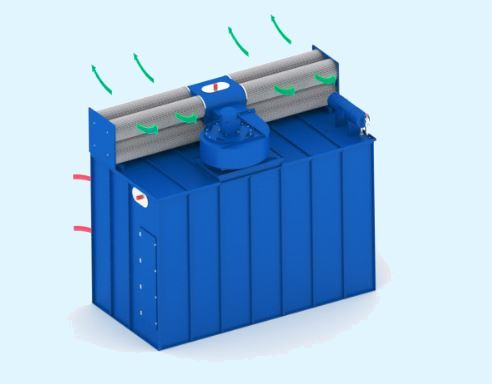

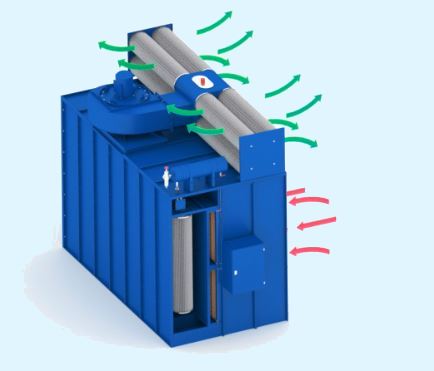

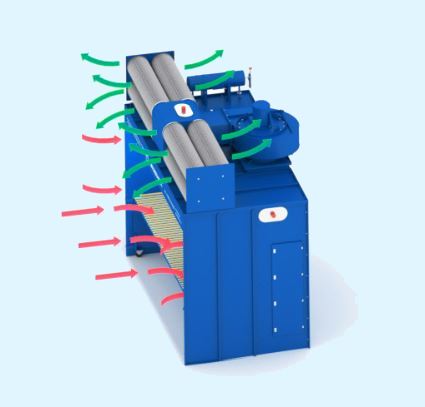

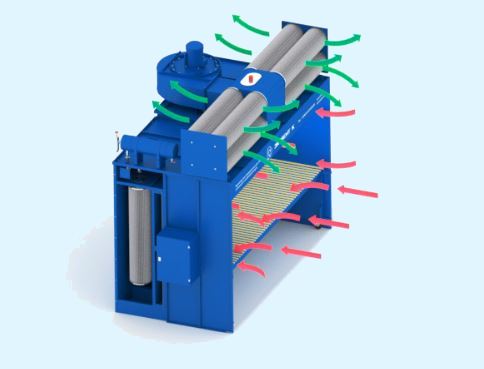

Обеспыливающие кабины ОБКР, ОБКР-А с системой регенерации для мест ручной шлифовки

Общие сведения

Обеспыливающие кабины предназначены для очистки воздуха от пыли, образующейся в процессе ручной шлифовки различных материалов, таких как дерево, МДФ, ДСП, фанера, искусственный и натуральный камень, металл. Высокая степень очистки позволяет вернуть воздух в рабочее помещение и обеспечить нормальные санитарно-гигиенические условия на шлифовальных участках.

Обеспыливающие кабины обеспечивают:

1. локализацию и удаление выделяющейся пыли в воздух рабочей зоны, имеют 100%-ю эффективность местного отсоса;
2. эффективную очистку загрязненного воздуха;
3. возврат и раздачу очищенного воздуха обратно в помещение.

Применение обеспыливающих кабин позволяет:

1. снизить затраты на проектирование и монтаж центральных систем аспирации, которые требуют протяженной сети воздуховодов;
2. осуществлять забор и очистку загрязненного воздуха в процессах, где невозможно организовать эффективный местный отсос.

Обеспыливающие кабины имеют встроенную систему регенерации фильтровальных элементов импульсной продувкой сжатым воздухом.

Описание основных элементов кабины
• 1 ступень очистки – фильтровальные кассеты из полиэстера. Над каждой кассетой установлен импульсный клапан, который срабатывает по заданному времени. Цикл продувки происходит без остановки системы в процессе работы.

• 2 ступень очистки – контрольная, позволяющая обеспечить остаточную концентрацию пыли не более 0,1 мг/м3.

• Шкаф управления обеспыливающей кабиной входит в комплект поставки. Предназначен для управления вентилятором, пневмоклапанами, освещением, также предусмотрена возможность подключения к противопожарной системе предприятия. В его состав входят контроллер (Mitsubishi) и преобразователь частоты.

• Контроллер управляет: вентилятором, пневмоклапанами, отслеживает давление в ресивере.

• Преобразователь частоты, предназначен для регулирования числа оборотов вентилятора, что позволяет увеличивать или уменьшать производительность. Изменение заданной частоты вращения вентилятора, осуществляется вращением ручки, которая располагается на лицевой панели преобразователя частоты. В процессе работы вентилятора, на дисплее преобразователя частоты отображается частота питания, подаваемая на электродвигатель.

• Пневмоклапана, применены для режима регенерации. В контроллере, предусмотрена возможность самостоятельного изменения заданных временных величин процесса регенерации.

• Освещение, входит в комплект поставки. Применено светодиодное (LED) освещение, которое является более экономичным, по сравнению с любыми другими источниками света. Т.е. при одном и том же световом потоке, потребляет в несколько раз меньше электроэнергии.

Обеспыливающие кабины поставляются в следующих комплектациях:

Комплектация 1.1 в составе:

1. всасывающая панель с боковыми стенками и крышей;
2. фильтровальные кассеты полиэстер, класс очистки М6.
3. система регенерации сжатым воздухом, ресивер;
4. вентилятор;
5. шкаф управления
6. реле давления, редуктор, фильтр для сжатого воздуха;
7. выдвижные ящики для сбора пыли;

Комплектация 1.2 в составе:

1. всасывающая панель с боковыми стенками и крышей;
2. фильтровальные кассеты полиэстер с антистатическими свойствами, класс очистки М6
3. система регенерации сжатым воздухом, ресивер;
4. вентилятор;
5. шкаф управления
6. реле давления, редуктор, фильтр для сжатого воздуха;
7. выдвижные ящики для сбора пыли

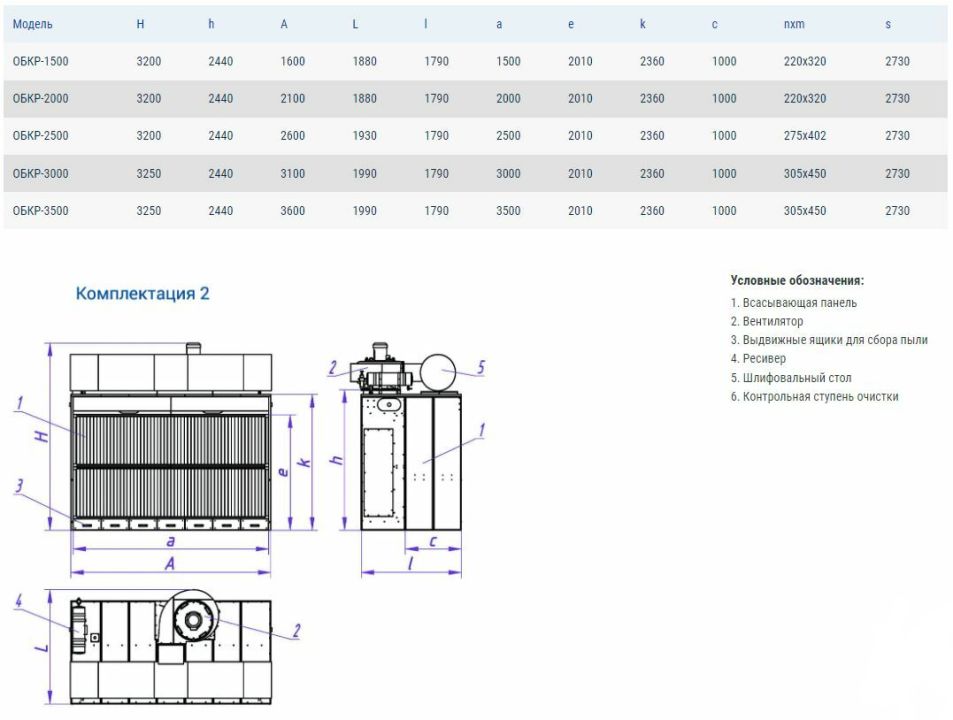

Комплектация 2.1 в составе:

1. всасывающая панель с боковыми стенками и крышей;
2. фильтровальные кассеты полиэстер, класс очистки М6.
3. система регенерации сжатым воздухом, ресивер;
4. вентилятор;
5. шкаф управления с частотным преобразователем
6. реле давления, редуктор, фильтр для сжатого воздуха;
7. выдвижные ящики для сбора пыли;
8. перфорированные воздуховоды для раздачи воздуха;
9. комплект светодиодного освещения в экономичном варианте

Комплектация 2.2 в составе:

1. всасывающая панель с боковыми стенками и крышей;
2. фильтровальные кассеты полиэстер, класс очистки F9.
3. система регенерации сжатым воздухом, ресивер;
4. вентилятор;
5. шкаф управления с частотным преобразователем;
6. реле давления, редуктор, фильтр для сжатого воздуха;
7. выдвижные ящики для сбора пыли;
8. перфорированные воздуховоды для раздачи воздуха;
9. комплект светодиодного освещения в экономичном варианте

Комплектация 2.3 в составе:

1. всасывающая панель с боковыми стенками и крышей;
2. фильтровальные кассеты полиэстер с антистатическими свойствами, класс очистки Е10.
3. система регенерации сжатым воздухом, ресивер;
4. вентилятор;
5. шкаф управления с частотным преобразователем;
6. реле давления, редуктор, фильтр для сжатого воздуха;
7. выдвижные ящики для сбора пыли;
8. перфорированные воздуховоды для раздачи воздуха;
9. комплект светодиодного освещения в экономичном варианте

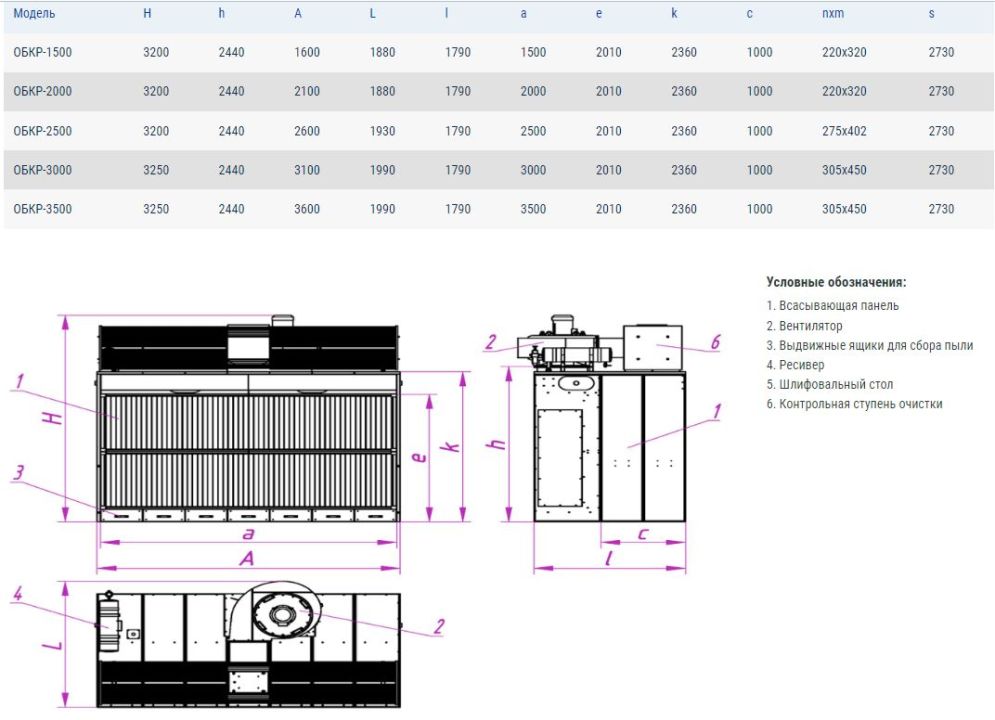

Комплектация 3.1 в составе:

1. всасывающая панель с боковыми стенками и крышей;
2. фильтровальные кассеты полиэстер, класс очистки М6.
3. система регенерации сжатым воздухом, ресивер;
4. вентилятор;
5. шкаф управления с частотным преобразователем
6. реле давления, редуктор, фильтр для сжатого воздуха;
7. выдвижные ящики для сбора пыли;
8. комплект светодиодного освещения с увеличенным световым потоком
9. контрольная ступень, фильтровальные кассеты из целлюлозы, класс очистки F9;

Комплектация 3.2 в составе:

1. всасывающая панель с боковыми стенками и крышей;
2. фильтровальные кассеты полиэстер, класс очистки F9;
3. система регенерации сжатым воздухом, ресивер;
4. вентилятор;
5. шкаф управления с частотным преобразователем
6. реле давления, редуктор, фильтр для сжатого воздуха;
7. выдвижные ящики для сбора пыли;
8. комплект светодиодного освещения с увеличенным световым потоком;
9. контрольная ступень, фильтровальные кассеты из целлюлозы, класс очистки F9

Комплектация 3.3 в составе:

1. всасывающая панель с боковыми стенками и крышей;
2. фильтровальные кассеты полиэстер с антистатическими свойствами, класс очистки Е10;
3. система регенерации сжатым воздухом, ресивер;
4. вентилятор;
5. шкаф управления с частотным преобразователем
6. реле давления, редуктор, фильтр для сжатого воздуха;
7. выдвижные ящики для сбора пыли;
8. комплект светодиодного освещения с увеличенным световым потоком

В качестве дополнительной опции обеспыливающая кабина может комплектоваться шлифовальным столом. Рабочая поверхность шлифовального стола имеет специальные силиконовые накладки, на которые кладется обрабатываемая деталь.
