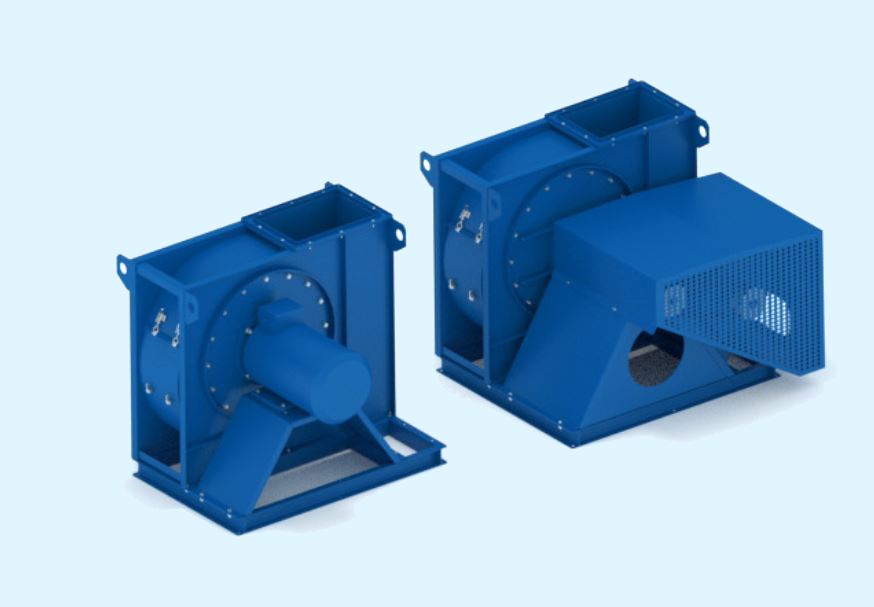

Вентилятор высокого давления ВДП-RU

Общие сведения

Вентиляторы высокого и среднего давления, с пониженным уровнем шума и КПД до 87%. Предназначены для систем аспирации и пневмотранспорта с содержанием сухих древесных опилок, щепы, гранулированных материалов (исключаются волокнистые материалы). Развивают давление до 7 000 Па.

Выпускаются вентиляторы в общепромышленном исполнении.

Вентиляторы изготавливаются следующих типоразмеров:

- RU 350
- RU 400
- RU 500
- RU 560
- RU 630
- RU 710
- RU 800
- RU 900
- RU 1000
- RU 1120

Конструкция
Колесо левого или правого вращения с загнутыми назад лопатками.
Рабочее колесо статически и динамически отбалансировано.

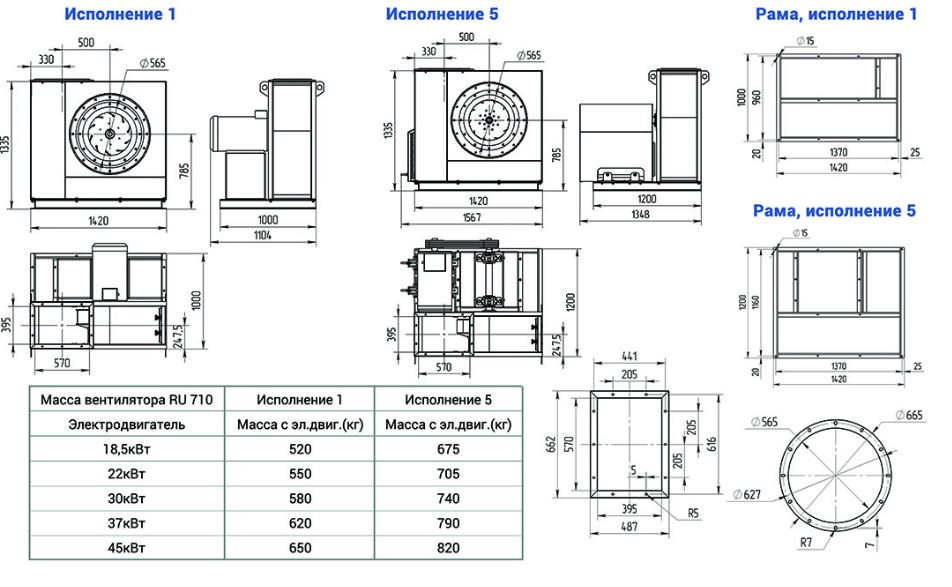

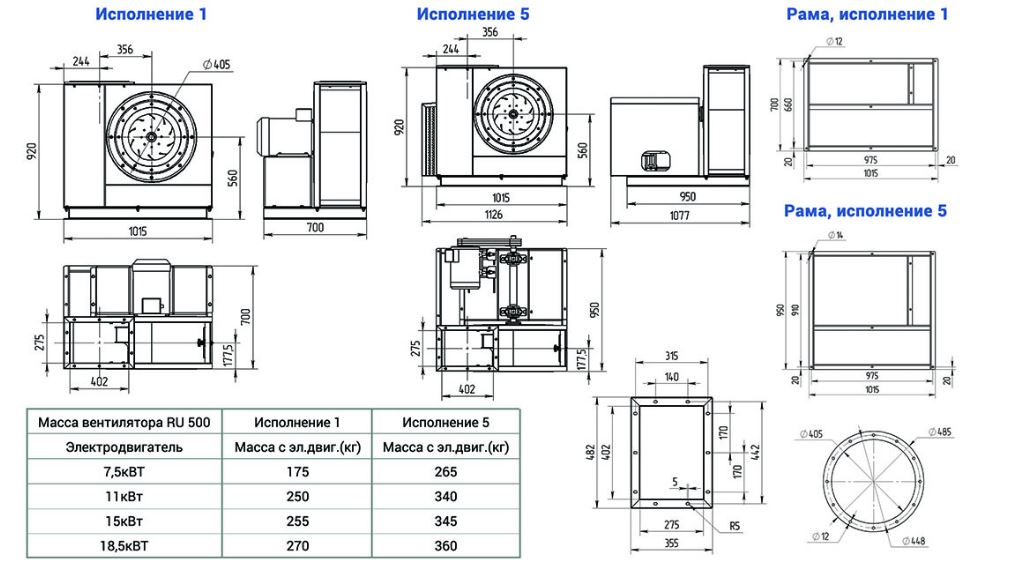

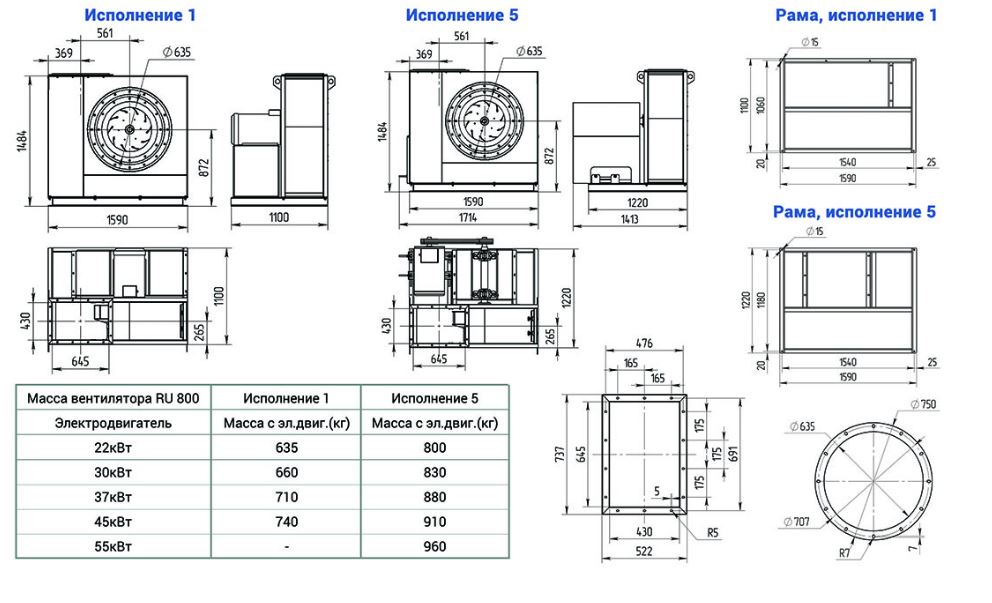

Вентиляторы изготавливаются по первой конструктивной схеме (исполнение 1), с прямым приводом от двигателя и по пятой схеме (исполнение 5), с приводом через ременную передачу. Вентиляторы с 5-ом исполнении комплектуются быстросъемными шкивами и клиновыми ремнями «Optibelt».

Комплектация
В комплект поставки входят входной и выходной фланцы.
Дополнительно вентиляторы могут комплектоваться шкафом управления с частотным преобразователем (с охлаждением).

Эксплуатация
Вентиляторы предназначены для эксплуатации в районах с умеренным климатом, категории размещения У2 и У3 по ГОСТ 15150.
При эксплуатации вентиляторов в помещении допускается комплектовать их электродвигателями категории размещения У3 ГОСТ 15150. При обеспечении защиты двигателя от атмосферных воздействий допускается использование вентилятора в условиях, соответствующих категории У1 ГОСТ 15150. Температура окружающей среды от - 40°С до + 40°С.

Вентиляторы серии ВДП могут использоваться вместо стандартных пылевых вентиляторов типа ВЦЭП, ВР-100-45, ВЦП-6-46, ЦП-7-40.
При этом, КПД вентиляторов ВДП-RU составит 82-87 %, при напоре до 7 000 Па. В то время, как КПД вентиляторов типа ВЦЭП, ВР-100-45, ВЦП-6-46, ЦП-7-40 составляет не более 58% при максимальном напоре 4 000 Па.
