Грязевики ТС

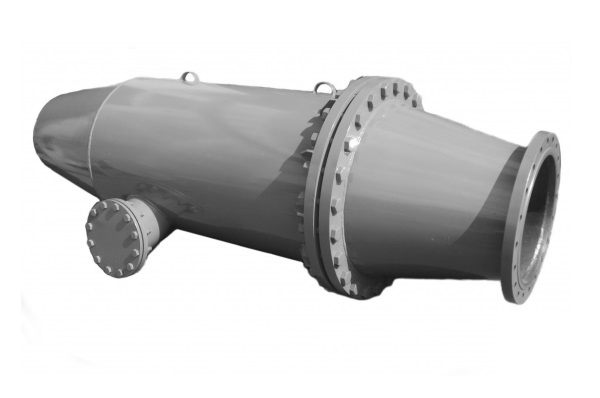

Общие сведения горизонтальный грязевик ТС-565(566)
Горизонтальный грязевик ТС-565(566) предназначен для предварительной очистки воды от механических примесей и взвешенных частиц. Изготавливается по чертежам серии 5.903-13 с номером чертежа ТС 565.00.000.
Принцип действия горизонтального грязевика основан на выпадении в осадок взвешенных частиц из воды вследствие изменения (резкого уменьшения) скорости ее движения. При нарастании гидравлического сопротивления в горизонтальном грязевике ТС -565(566) требуется периодическая очистка шламовой камеры от скопившейся грязи.
Общие сведения грязевик ТС-567 вертикальный
Выпускаются по чертежам типовой серии 5.903-13, выполняют функцию фильтров предварительной очистки воды от инородных включений, механических примесей, взвешенных частиц. Грязевики вертикальные ТС-567 изготавливаются по чертежам ТС 567.00.000.
Принцип работы вертикального грязевика ТС-567.00.000 состоит в изменении направления движения потока воды, при котором крупные и средние частицы оседают в нижней части грязевика, а вода, пройдя через сетчатый фильтр, выводится из него. При увеличении гидравлического сопротивления в вертикальном грязевике ТС 567 до показателей, указанных в проектной документации к системе отопления, требуется произвести очистку шламовой камеры от скопившихся отложений.

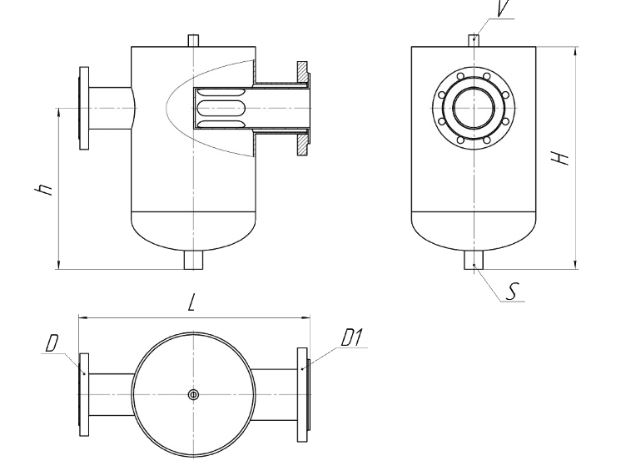

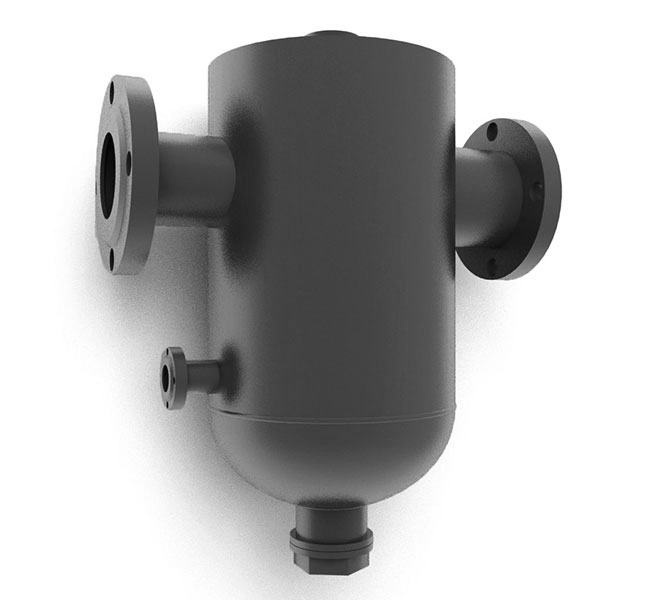

Общие сведения грязевик ТС-569 абонентский
Устанавливается в системах отопления, холодного и горячего водоснабжения. Выполняет функцию фильтра предварительной грубой очистки воды от механических примесей и взвешенных частиц. Грязевики ТС-569 изготавливаются по чертежам серии 5.903-13 выпуск 5 с номером чертежа ТС 569.00.000.
Грязевик тепловых пунктов ТС-569 представляет собой узел расширения трубопровода, в котором происходит изменение направления потока воды и очистка её фильтрующим элементом. В нижней части грязевика, под сеткой, отсеченные и выпавшие в осадок частицы оседают. При увеличении гидравлического сопротивления в фильтре-грязевике ТС 569 тепловых пунктов, требуется периодическая очистка шламовой камеры от скопившейся грязи. Очистку фильтрующей кассеты от налипших и застрявших в ней частиц производят следующим образом: снимают фланцевую катушку или (при ее отсутствии) грязевик с трубопровода, извлекают фильтрующий элемент, струей воды смывают с сетки все частицы, собирают грязевик в обратном порядке.
Грязевик тепловых пунктов ТС-569 представляет собой узел расширения трубопровода, в котором происходит изменение направления потока воды и очистка её фильтрующим элементом. В нижней части грязевика, под сеткой, отсеченные и выпавшие в осадок частицы оседают. При увеличении гидравлического сопротивления в фильтре-грязевике ТС 569 требуется периодическая очистка шламовой камеры от скопившейся грязи. Очистку фильтрующей кассеты от налипших и застрявших в ней частиц производят следующим образом: снимают фланцевую катушку или (при ее отсутствии) грязевик с трубопровода, извлекают фильтрующий элемент, струей воды смывают с сетки все частицы, собирают грязевик в обратном порядке.

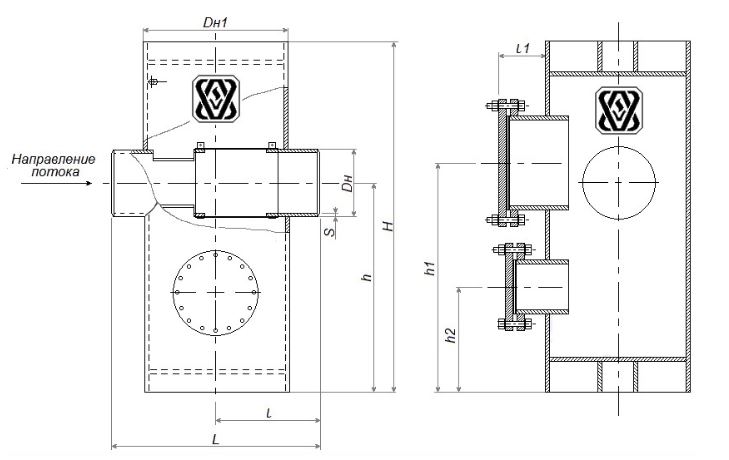

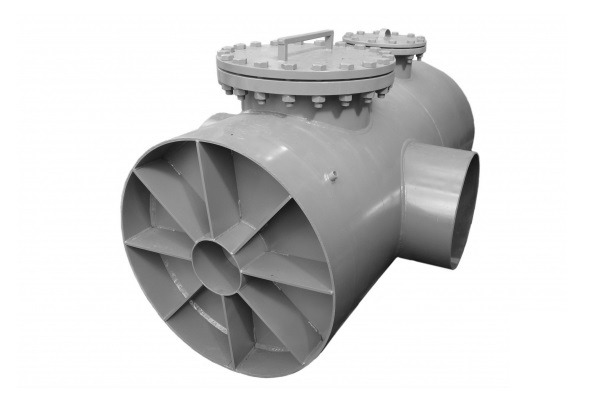

Общие сведения грязевик ТС-568 вертикальный
ТС-568 ГВ выполняют функцию предварительной грубой очистки воды от механических примесей и взвешенных частиц. Грязевики изготавливаются по чертежам серии 5.903-13 с номером чертежа ТС 568.00.000
Грязевик вертикальный ТС-568 представляет собой узел расширения трубопровода, в котором происходит изменение направления потока воды и очистка её фильтрующим элементом. В нижней части грязевика, под сеткой, отсеченные и выпавшие в осадок частицы оседают. При нарастании гидравлического сопротивления требуется периодическая очистка шламовой камеры от скопившейся грязи через специальный люк.
| Наименование | Условное давление Ру,Мпа | Условный проход Ду,мм | Dн | Dн1 | db | ... | Цена, руб. |
|---|---|---|---|---|---|---|---|
| Грязевик ТС-565.00.000 | 2,5 | 150 | 159 | 426 | 149 | не указана | |
| Грязевик ТС-565.00.000-01 | 2,5 | 200 | 219 | 426 | 205 | не указана | |
| Грязевик ТС-565.00.000-02 | 2,5 | 250 | 273 | 426 | 257 | не указана | |
| Грязевик ТС-565.00.000-03 | 2,5 | 300 | 325 | 478 | 309 | не указана | |
| Грязевик ТС-565.00.000-04 | 2,5 | 350 | 377 | 530 | 359 | не указана | |
| Грязевик ТС-565.00.000-05 | 2,5 | 400 | 426 | 630 | 408 | не указана | |
| Грязевик ТС-565.00.000-06 | 1,6 | 150 | 159 | 426 | 150 | не указана | |
| Грязевик ТС-565.00.000-07 | 1,6 | 200 | 219 | 426 | 207 | не указана | |
| Грязевик ТС-565.00.000-08 | 1,6 | 250 | 273 | 426 | 261 | не указана | |
| Грязевик ТС-565.00.000-09 | >1,6 | 300 | 325 | 478 | 313 | не указана | |
| Грязевик ТС-565.00.000-10 | 1,6 | 350 | 377 | 530 | 359 | не указана | |
| Грязевик ТС-565.00.000-11 | 1,6 | 400 | 426 | 630 | 408 | не указана | |
| Грязевик ТС-565.00.000-12 | 1 | 150 | 159 | 426 | 150 | не указана | |
| Грязевик ТС-565.00.000-13 | 1 | 200 | 219 | 426 | 207 | не указана | |
| Грязевик ТС-565.00.000-14 | 1 | 250 | 273 | 426 | 261 | не указана | |
| Грязевик ТС-565.00.000-15 | 1 | 300 | 325 | 478 | 313 | не указана | |
| Грязевик ТС-565.00.000-16 | 1 | 350 | 377 | 530 | 359 | не указана | |
| Грязевик ТС-565.00.000-17 | 1 | 400 | 426 | 630 | 408 | не указана | |
| Наименование | Условное давление Ру,Мпа | Условный проход Ду,мм | dв | Dн1 | Dн2 | не указана | |
| Грязевик ТС-566.00.000 | 2,5 | 500 | 514 | 820 | 273 | не указана | |
| Грязевик ТС-566.00.000-01 | 2,5 | 600 | 610 | 920 | 273 | не указана | |
| Грязевик ТС-566.00.000-02 | 2,5 | 700 | 698 | 1020 | 325 | не указана | |
| Грязевик ТС-566.00.000-03 | 2,5 | 800 | 798 | 1220 | 325 | не указана | |
| Грязевик ТС-566.00.000-04 | 2,5 | 900 | 896 | 1220 | 325 | не указана | |
| Грязевик ТС-566.00.000-05 | 2,5 | 1000 | 992 | 1420 | 426 | не указана | |
| Грязевик ТС-566.00.000-06 | 2,5 | 1200 | 1192 | 1620 | 426 | не указана | |
| Грязевик ТС-566.00.000-07 | 2,5 | 1400 | 1392 | 1820 | 426 | не указана | |
| Грязевик ТС-566.00.000-08 | 1,6 | 500 | 514 | 820 | 273 | не указана | |
| Грязевик ТС-566.00.000-09 | 1,6 | 600 | 614 | 920 | 273 | не указана | |
| Грязевик ТС-566.00.000-10 | 1,6 | 700 | 704 | 1020 | 325 | не указана | |
| Грязевик ТС-566.00.000-11 | 1,6 | 800 | 802 | 1220 | 325 | не указана | |
| Грязевик ТС-566.00.000-12 | 1,6 | 900 | 900 | 1220 | 325 | не указана | |
| Грязевик ТС-566.00.000-13 | 1,6 | 1000 | 1000 | 1420 | 426 | не указана | |
| Грязевик ТС-566.00.000-14 | 1,6 | 1200 | 1196 | 1620 | 426 | не указана | |
| Грязевик ТС-566.00.000-15 | 1,6 | 1400 | 1392 | 1820 | 426 | не указана | |
| Грязевик ТС-566.00.000-16 | 1 | 50 | 514 | 820 | 273 | не указана | |
| Грязевик ТС-566.00.000-17 | 1 | 600 | 614 | 920 | 273 | не указана | |
| Грязевик ТС-566.00.000-18 | 1 | 700 | 704 | 1020 | 325 | не указана | |
| Грязевик ТС-566.00.000-19 | 1 | 800 | 802 | 1220 | 325 | не указана | |
| Грязевик ТС-566.00.000-20 | 1 | 900 | 900 | 1220 | 325 | не указана | |
| Грязевик ТС-566.00.000-21 | 1 | 1000 | 1000 | 1420 | 426 | не указана | |
| Грязевик ТС-566.00.000-22 | 1 | 1200 | 1198 | 1620 | 426 | не указана | |
| Грязевик ТС-566.00.000-23 | 1 | 1400 | 1392 | 1820 | 426 | не указана | |
| Наименование | Ру, МПа | Ду, мм | Dk | Dн | H | не указана | |
| Грязевик ТС-567.00.000 | 2,5 | 200 | 426 | 219 | 971 | не указана | |
| Грязевик ТС-567.00.000-01 | 2,5 | 250 | 530 | 273 | 121 | не указана | |
| Грязевик ТС-567.00.000-02 | 2,5 | 300 | 630 | 325 | 1327 | не указана | |
| Грязевик ТС-567.00.000-03 | 1,6 | 200 | 426 | 219 | 961 | не указана | |
| Грязевик ТС-567.00.000-04 | 1,6 | 250 | 530 | 273 | 1191 | не указана | |
| Грязевик ТС-567.00.000-05 | 1,6 | 300 | 630 | 325 | 1311 | не указана | |
| Наименование | Ду, мм | Ру, МПа | Dk | D | D1 | не указана | |
| Грязевик ТС-569.00.000 | 40 | 2,5 | 159 | 45 | 57 | не указана | |
| Грязевик ТС-569.00.000-01 | 50 | 2,5 | 159 | 57 | 76 | не указана | |
| Грязевик ТС-569.00.000-02 | 65 | 2,5 | 219 | 76 | 89 | не указана | |
| Грязевик ТС-569.00.000-03 | 80 | 2,5 | 219 | 89 | 108 | не указана | |
| Грязевик ТС-569.00.000-04 | 100 | 2,5 | 325 | 108 | 133 | не указана | |
| Грязевик ТС-569.00.000-05 | 125 | 2,5 | 325 | 133 | 159 | не указана | |
| Грязевик ТС-569.00.000-06 | 150 | 2,5 | 426 | 159 | 219 | не указана | |
| Грязевик ТС-569.00.000-07 | 200 | 2,5 | 530 | 219 | 273 | не указана | |
| Грязевик ТС-569.00.000-08 | 40 | 1,6 | 159 | 45 | 57 | не указана | |
| Грязевик ТС-569.00.000-09 | 50 | 1,6 | 159 | 57 | 76 | не указана | |
| Грязевик ТС-569.00.000-10 | 65 | 1,6 | 219 | 76 | 89 | не указана | |
| Грязевик ТС-569.00.000-11 | 80 | 1,6 | 219 | 89 | 108 | не указана | |
| Грязевик ТС-569.00.000-12 | 100 | 1,6 | 325 | 108 | 133 | не указана | |
| Грязевик ТС-569.00.000-13 | 125 | 1,6 | 325 | 133 | 159 | не указана | |
| Грязевик ТС-569.00.000-14 | 150 | 1,6 | 426 | 159 | 219 | не указана | |
| Грязевик ТС-569.00.000-15 | 200 | 1,6 | 530 | 219 | 273 | не указана | |
| Наименование | Ру, МПа | Ду, мм | Dk | Dн | H | не указана | |
| Грязевик ТС-568.00.000 | 2,5 | 350 | 820 | 377 | 1960 | не указана | |
| Грязевик ТС-568.00.000-01 | 2,5 | 400 | 820 | 426 | 2010 | не указана | |
| Грязевик ТС-568.00.000-02 | 2,5 | 500 | 920 | 530 | 2110 | не указана | |
| Грязевик ТС-568.00.000-03 | 2,5 | 600 | 1020 | 630 | 2270 | не указана | |
| Грязевик ТС-568.00.000-04 | 2,5 | 700 | 1220 | 720 | 2460 | не указана | |
| Грязевик ТС-568.00.000-05 | 2,5 | 800 | 1220 | 820 | 2560 | не указана | |
| Грязевик ТС-568.00.000-06 | 1,6 | 350 | 820 | 377 | 1910 | не указана | |
| Грязевик ТС-568.00.000-07 | 1,6 | 400 | 820 | 426 | 1960 | не указана | |
| Грязевик ТС-568.00.000-08 | 1,6 | 500 | 920 | 530 | 2060 | не указана | |
| Грязевик ТС-568.00.000-09 | 1,6 | 600 | 1020 | 630 | 2200 | не указана | |
| Грязевик ТС-568.00.000-10 | 1,6 | 700 | 1220 | 720 | 2390 | не указана | |
| Грязевик ТС-568.00.000-11 | 1,6 | 800 | 1220 | 820 | 2490 | не указана | |
| Грязевик ТС-568.00.000-12 | 1,6 | 900 | 1420 | 920 | 2660 | не указана | |
| Грязевик ТС-568.00.000-13 | 1,6 | 1000 | 1420 | 1020 | 2760 | не указана |
