Узел стыковочный СУ-А-3,15С

Общие сведения

Габаритные размеры: 360*360 мм.;
Врезные размеры: 300*300 мм..;
Предел огнестойкости: EI 60 (цена указана выше) или EI 90 (цену узнавайте у менеджера).м;
Масса: 4 кг. ;

Узел стыковочный СУ-А-3,15С (вытяжной) применяется в помещениях, где есть компенсация удаляемого объема газов и дыма. Со всасывающей рукавной линией дымососа СУ-А-3,15С соединяется с помощью соединительного рукава (идет в комплекте с УС) через соединительную муфту (идет в комплекте всасывающего рукава дымососа).;

Данный узел стыковочный предназначен для дымососов производительностью от 4000 м3/час до 5000 м3/час включительно.;

В разных проектах и спецификациях также может использоваться наименование СУ-М-3,15С.;

Инструкция для узла стыковочный типа “стеновой”

Узел стыковочный стеновой - огнестойкое и газонепроницаемое техническое устройство, предназначенное для подключения дымососа к защищаемому помещению для удаления дыма, газообразных продуктов горения, огнетушащего газа после действия автоматической установки газового пожаротушения. Монтируется в стену защищаемого помещения.

Табл.1

Узел стыковочный «стеновой» применяется там, где имеетсякомпенсация удаляемого объема газов и дыма. Состоит из:

1. Герметичный огнеупорный клапан (с лицевойстороны закрыт декоративной решеткой).
2. Люк технический

Со всасывающей рукавной линией дымососа узел стыковочный соединяется через соединительный рукав (входит в состав узла стыковочного)

Инструкция по монтажу узла стыковочного в противопожарную преграду(стена).

1. Снять упаковку и убедитьсяв целостности агрегата, отсутствии следов удара и механических повреждений, проверить комплектность (огнеупорный клапан, люк технический, паспорт и крепежный комплект).
2. Сделать сквозное монтажное отверстие в соответствии с врезными размерами узла (см. таблицу 1) для монтажа узла стыковочного. Наружная и внутренняя части узла стыковочного должны быть соосны. Отверстие должно располагаться на высоте 300-500мм от уровня пола.
3. Огнеупорный клапан монтируется со стороны защищаемого помещения. Технический люк монтируется со стороны коридора. Огнеупор и люк не должны соприкасаться друг с другом. Допустимая минимальная толщинапротивопожарной преграды - 60мм, максимальная допустимая при стандартной комплектации – 500мм. Если глубинапротивопожарной преграды менее 60мм, то необходимо установить дополнительную рамку между люком техническим и противопожарной преградой (выносная рамка не идет в стандартном комплекте). Выставить люк технический и огнеупорный клапан в уровень и закрепить крепежным комплектом.
4. Для узлов стыковочных с пределом огнестойкости EI 90 – между огнеупорным клапаноми люком техническим при помощи теплоизоляции (не входит в комплект поставки) восстановить коэффициент теплопроводности противопожарной преграды.

В таком состоянии узел стыковочный готовк эксплуатации.

После срабатывания автоматической установкипожаротушения порядок действийследующий:

1. Открыть люк технический со стороны коридора(для EI 90 – вынуть теплоизоляцию).
2. Подготовить дымосос к работе, собравоборудование в единуюлинию (соединительный рукав узла стыковочного - рукав всасывающий – дымосос – рукав напорный).
3. Включить дымососв сеть.
4. Открыть огнеупорный клапан узла стыковочного – дернуть кольцос тросом на себя.

   Аналогичные товары

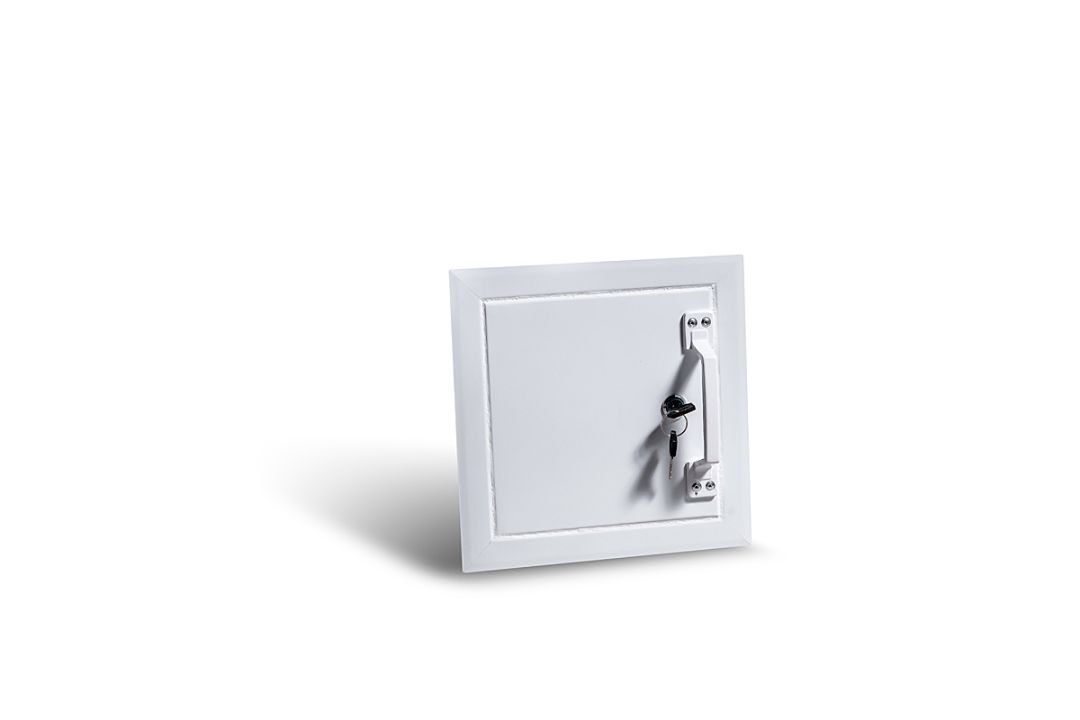

   1. Узел стыковочный ВВ.

   2. Узел стыковочный В.

   3. Узел стыковочный ВП.

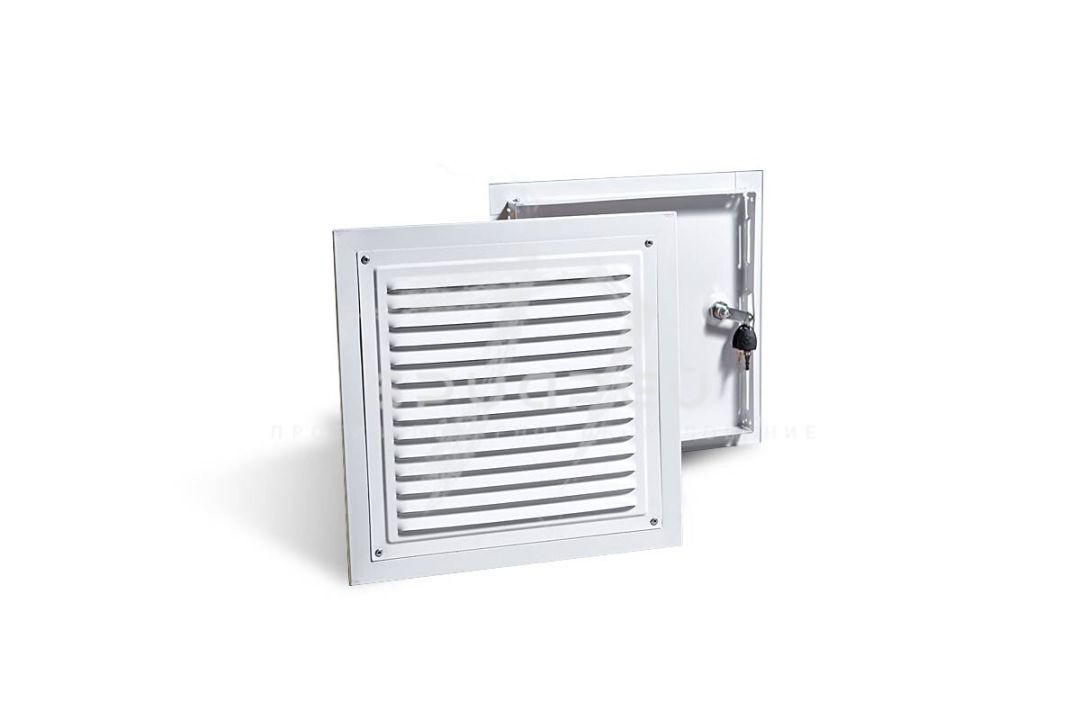

   4. Узел стыковочный ВП (400х400 мм).

   5. Узел стыковочный ВП (200х200 мм).

   6. Узел стыковочный стеновой.

   7. Узел стыковочный дверной.

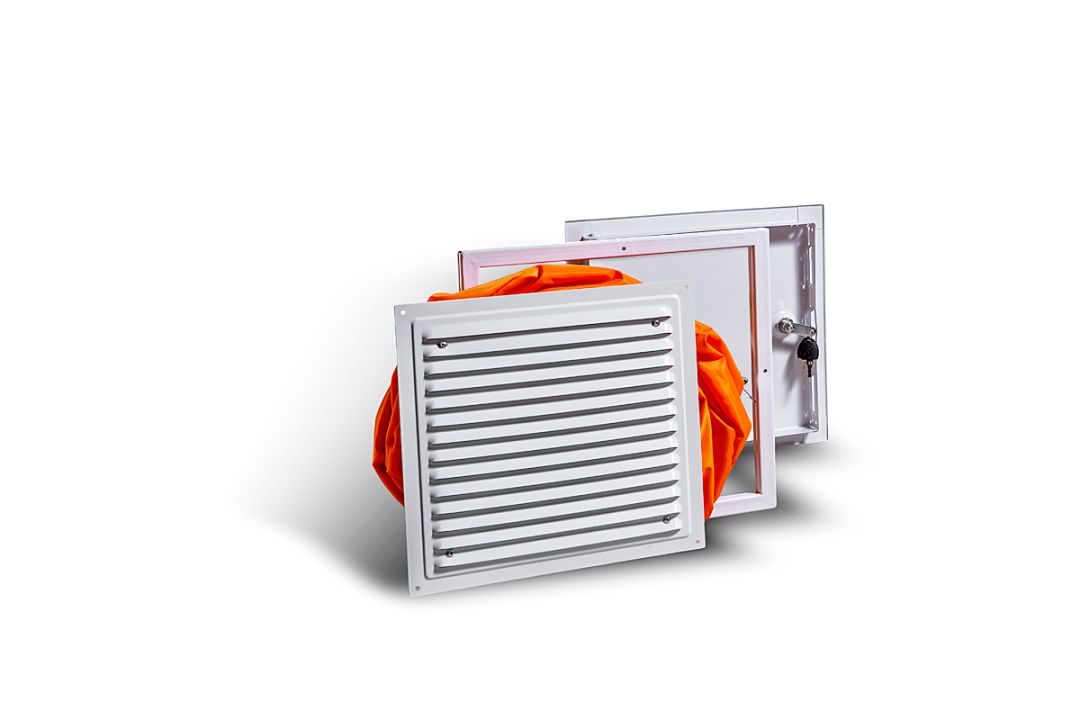

   8. Узел стыковочный СУ-А-3,15Д.
