Клапан воздушный алюминиевый КВА-С северное исполнение

Общие сведения

КВА-С — Клапан воздушный алюминиевый северное исполнение, применяется в системах вентиляции, кондиционирования воздуха, воздушного отопления и других санитарно-технических системах низкого давления (до 1200 Па) жилых, общественных, промышленных зданий и сооружений в условиях низких температур до -35 °С. Клапаны серии КВА-С являются клапанами воздухорегулирующими и отсечными, предназначены для регулирования расхода приточного, рециркуляционного или вытяжного воздуха в системах вентиляции и кондиционирования или их полного перекрытия, обеспечивающий герметичность объема воздуха внутри вентиляционных сетей. Особенностью КВА-С является электрообогрев периметра клапана.

1. Общие сведения об изделии

1.1. Клапан КВА-С состоит из прямоугольного корпуса с присоединительными фланцами, в подшипниках скольжения которого на шестернях (полиамид) установлены створчатые лопатки. В качестве материала для изготовления корпуса и створчатых лопаток применяются соответствующий алюминиевый профиль. Регулирование или полное перекрытие воздушных потоков осуществляется за счет раскрытия створчатых лопаток, которые через систему открытых шестерен (полиамид) поворачиваются на требуемый угол, с помощью исполнительного механизма, укрепленного на корпусе клапана. Раскрытие створчатых лопаток «симметричное», что позволяет более точную регулировку приточно-вытяжного воздуха. Система открытой кинематики позволяет доступным образом производить периодическое техническое обслуживание, очистку шестерен от атмосферных осадков и пылевых отложений. Плотность закрытия клапана достигается применением резиновых (силиконовых) уплотнителей, находящихся в пазах корпуса и створчатых лопатках. Прилегание створчатых лопаток с боковыми стенками корпуса уплотняется шестернями (полиамид).

В воздушном клапане КВА-С применен электрообогрев предназначенный для предотвращения образования наледи на клапане, в результате чего обеспечивает нормальную работу кинематики (открытию — закрытию створчатых лопаток) клапана. Электрообогрев осуществляется при помощи гибкого саморегулирующегося нагревательного кабеля. Обогреву подлежат периметр клапана в одну нить нагревательного кабеля и электропривод по запросу*. Нагревательный кабель по внешнему периметру клапана закрыт теплоизоляционным кожухом не выходящим за внешние габариты фланцев клапана. Подключение обогрева клапана выводится в распаячную коробку IP54-67*.

В зимний период времени в условиях низких температур электрообогрев клапана подключается к сети переменного тока ~ 220В. Нагревательный кабель имеет без реостатное управление, не требующее дополнительной автоматической схемы управления.

1.2. Для эксплуатации клапана в комплектации с электроприводом, климатическим размещением под навесом У2 по ГОСТ 15150, электропривод размещается в специальный термоизоляционный кожух для защиты привода от атмосферных осадков. Дополнительно электропривод может оснащается гибким нагревательным кабелем (по запросу).

1.3. При установке клапана таким образом, что его проходное сечение выходило на открытый воздух (на наружной стене, перекрытии и т.п.), рекомендуется дополнительно устанавливать декоративную наружную решетку типа РН или козырек с сеткой (отвод 45гр., отлив, зонт), для защиты от попадания через клапан атмосферных осадков и посторонних предметов. (Комплектуется по запросу).

1.4. Клапаны КВА-С могут изготовляются только прямоугольного сечения, для перехода с прямоугольного на круглое сечение в комплект допускается установка перехода на фланцевом или ниппельном соединении на соответствующий диаметр.

1.5. Клапаны изготавливают следующих типов:

— односекционные (с одним проемом);

— многосекционные (с двумя и более проемами);

— с ручным приводом;

— с электроприводом (реверсивный «открыто / закрыто», с пружинным возвратом, плавного регулирования 220 или 24 В);

— без привода (с осью ?12 под электропривод).

2. Основные технические данные и характеристики

Назначение	запорно регулирующий и отсечной
Исполнение	общепромышленное, коррозионностойкое.
Рабочие среды	воздух и газо-воздушные смеси
Предел давления	не более 1200 Па / 120 кгс/м? (односекционный, с одним проемом)
Климатическое исполнение ГОСТ 15150	У, категории размещения 2,3,4 (с температурой от – 35 до +50 °С)
Вариант раскрытия лопаток	Симметричное
Пространственная ориентация	Не зависит

2.1. Характеристики рабочей среды – воздух и газо-воздушные смеси не агрессивные к конструкционным материалам клапана, с температурой от минус 35 до плюс 50 °С, с содержанием пыли и других твердых примесей не более 100 мгм³, не содержащие липких и волокнистых веществ и материалов.

2.2. Максимальный перепад давления рабочей среды на клапане – не более 1200 Па / 120 кгс/м?, (односекционный, с одним проёмом).

КВА-С - схема исполнения №1

Клапаны КВА-С могут изготавливаться только прямоугольного сечения,для перехода с прямоугольного на круглое сечение в комплекте допускается установка перехода на фланцевом или ниппельном соединении на соответствующий диаметр

Высота Н клапана односекционного варьируется в диапазоне от 110 до 1500мм с шагом 101мм.

Ширина В данного клапана находится в диапазоне от 200 до 1200мм.

Клапаны КВА-С могут изготавливаться и комплектоваться в любых других размерных сочетаниях

КВА-С - схема исполнения №2

Высота Н клапана односекционного варьируется в диапазоне от 110 до 1200мм с шагом 101мм.

Ширина В данного клапана находится в диапазоне от 1300 до 2400мм.

Клапаны КВА-С могут изготавливаться и комплектоваться в любых других размерных сочетаниях

КВА-С - схема исполнения с переходом на соответствующий диаметр

Высота Н клапана односекционного варьируется в диапазоне от 110 до 1500мм с шагом 101мм.

Ширина В данного клапана находится в диапазоне от 200 до 1200мм.

Крепежные отверстия перехода под фланцевое соединение изготавливать при монтаже по ответным фланцам..

Клапаны КВА-С могут изготавливаться и комплектоваться в любых других размерных сочетаниях

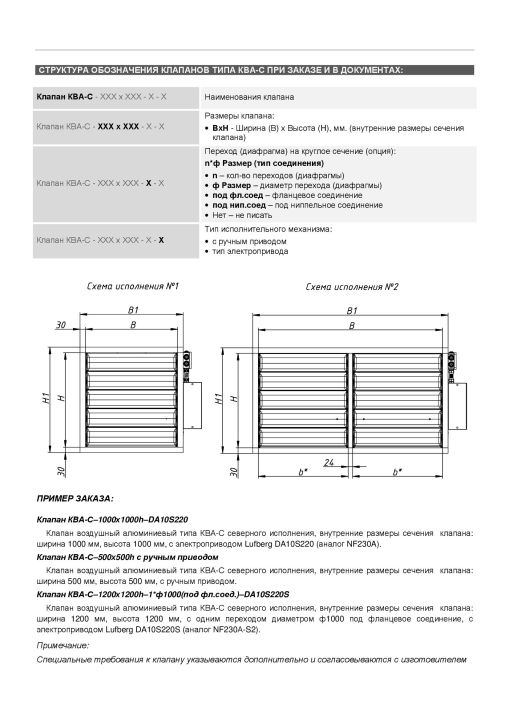

Условное обозначение
