Универсальный воздушный клапан противопожарный УВК-НО;НЗ;ДД-AISI коррозионностойкого исполнения
Общие сведения
УВК-НО;НЗ;ДД-AISI — Универсальный воздушный клапан противопожарный коррозионностойкого исполнения, предназначен для применения в системах противодымной защиты жилых, общественных, промышленных зданий и сооружений в химической, нефтеперерабатывающей, пищевой и других отраслях промышленности. В зависимости от целей противодымной защиты должны обеспечивать исправную работу систем общеобменной вентиляции, кондиционирования воздуха, воздушного отопления, приточно-вытяжной противодымной вентиляции, в целях предотвращения распространения пожара и продуктов горения по воздуховодам, шахтам и каналам, проникания в помещения продуктов горения (дыма) во время пожара, а так же для систем удаления дыма, газа и продуктов горения при пожаре из защищаемых помещений (объемов), в течение времени необходимого для эвакуации людей в безопасную зону, или в течение всей продолжительности пожара.Предел огнестойкости
– УВК-НО(EI90)-AISI прямоугольного и круглого сечения, нормально открытые EI90 мин.
– УВК-НО(EI120)-AISI прямоугольного и круглого сечения, нормально открытые EI120 мин.
– УВК-НЗ(EI120)-AISI прямоугольного и круглого сечения, нормально закрытые EI120 мин.
– УВК-НЗ(EI180)-AISI прямоугольного сечения, нормально закрытые EI180 мин.
– УВК-ДД(EI15)-AISI прямоугольного сечения, двойного действия EI15 мин.
1. Общие сведения об изделии
1.1. Клапан противопожарный – автоматически (от системы обнаружения пожара) или дистанционно (от кнопок у эвакуационных выходов с этажей или в пожарных шкафах) управляемое устройство для перекрытия вентиляционных каналов или проемах в ограждающих строительных конструкциях зданий, имеющее предельное состояние по огнестойкости, характеризуемые потерей плотности (E) и потерей теплоизолирующей способности (I):
— нормально открытый (закрываемый при пожаре);
— нормально закрытый (открываемый при пожаре);
— двойного действия (закрываемый при пожаре и открываемый после пожара).
Клапаны противопожарные нормально открытые «НО» в нормальных условиях (без пожара) открыты. При пожаре клапаны УВК-НО закрываются обеспечивая неразрывность противопожарной преграды в целях предотвращения проникания в помещения продуктов горения (дыма) во время пожара, распространения пожара и продуктов горения по воздуховодам, шахтам и каналам систем общеобменной вентиляции и кондиционирования воздуха зданий и сооружений различного назначения, а также в приточных и вытяжных системах помещений, защищаемых установками газового, аэрозольного или порошкового пожаротушения.
Клапаны противопожарные нормально закрытые «НЗ» в нормальных условиях (без пожара) закрыты. При пожаре УВК-НЗ клапаны открываются для обеспечения удаления дыма или подачи воздуха в защищаемые объемы (например, поэтажных коридоров, холлов, тамбур-шлюзы, незадымляемые лестничные клетки, шахты лифтов), а также для удаления дыма и газа после тушения пожара газовыми, аэрозольными или порошковыми установками. В системах вытяжной противодымной вентиляции (системах дымоудаления) клапаны должны открываться в зоне задымления, а в остальных зонах, например, на других этажах здания, должны оставаться закрытыми для обеспечения нормативных требований по подсосу воздуха в канал дымоудаления. УВК-НЗ-Л клапанов могут использоваться в качестве дымовых клапанов в системах вытяжной противодымной вентиляции.
Клапаны противопожарные двойного действия «ДД» представляют собой разновидность противопожарных клапанов УВК-НО, которые при пожаре выполняют функцию обычного клапана УВК-НО (закрывается при пожаре), а после пожара – функцию противопожарного клапана УВК-НЗ, открываемого с целью удаления газов и дыма после тушения пожара газовыми, аэрозольными или порошковыми установками (см. п. 7.13в СП 7.13130.2013). В сертификатах на такие противопожарные клапаны указывается значение предела их огнестойкости в режиме клапана двойного действия, что свидетельствует о возможности применения клапанов по указанному функциональному назначению.

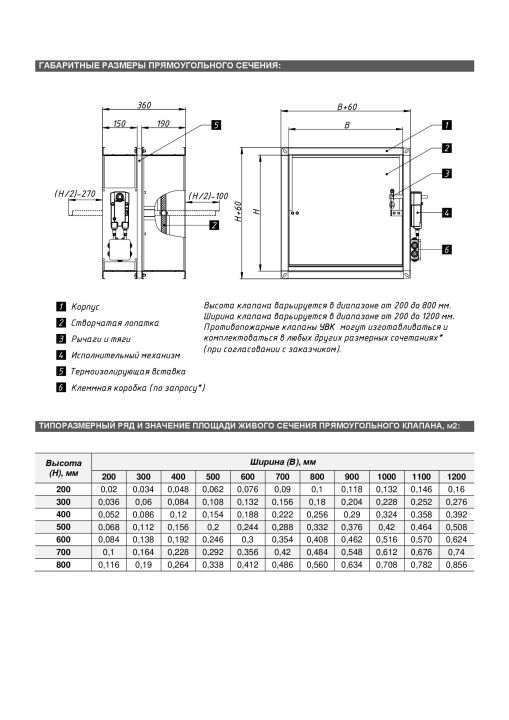

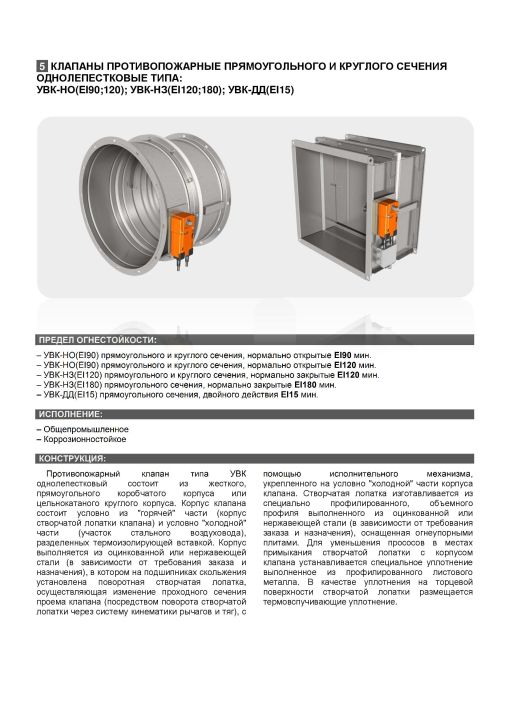

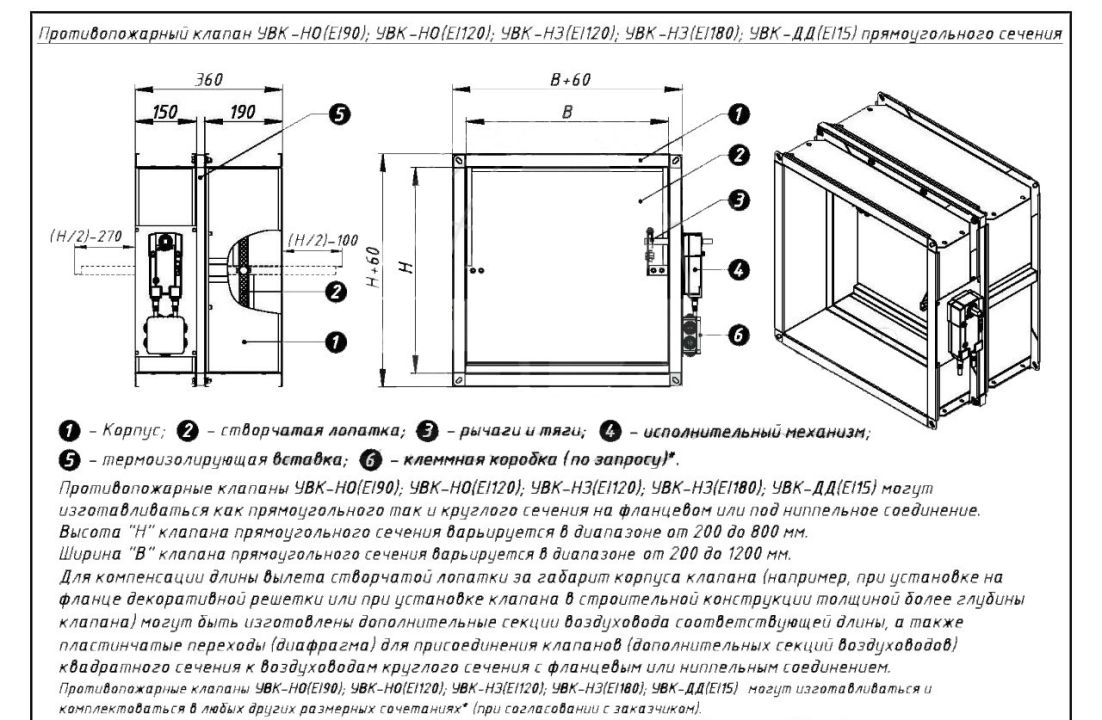

1.2. Противопожарный клапан типа УВК-НО;НЗ;ДД-AISI однолепестковый состоит из жесткого, прямоугольного коробчатого корпуса или цельнокатаного круглого корпуса с присоединительными фланцами. Корпус клапана состоит условно из «горячей» части, в подшипниках скольжения которого на полуосях установлена поворотная створчатая лопатка и условно «холодной» части (участок стального воздуховода), разделенных термоизолирующей вставкой. Корпус выполняется из нержавеющей стали (марка стали в зависимости от требования заказа и назначения). Створчатая лопатка изготавливается из специально профилированного, объемного профиля выполненного из нержавеющей стали (марка стали в зависимости от требования заказа и назначения), оснащенная огнеупорными плитами. Воздухообмен, подача воздуха в защищаемые объемы или удаления дыма, газа и продуктов горения при пожаре осуществляется за счет раскрытия створчатой лопатки, которая через систему кинематики рычагов и тяг поворачиваются на требуемый угол, с помощью исполнительного механизма, укрепленного на условно «холодной» части корпуса клапана. Для уменьшения прососов в местах примыкания створчатой лопатки с корпусом клапана устанавливается специальное уплотнение выполненное из профилированного листового металла. В качестве уплотнения на торцевой поверхности створчатой лопатки размещается термовспучивающие уплотнение.

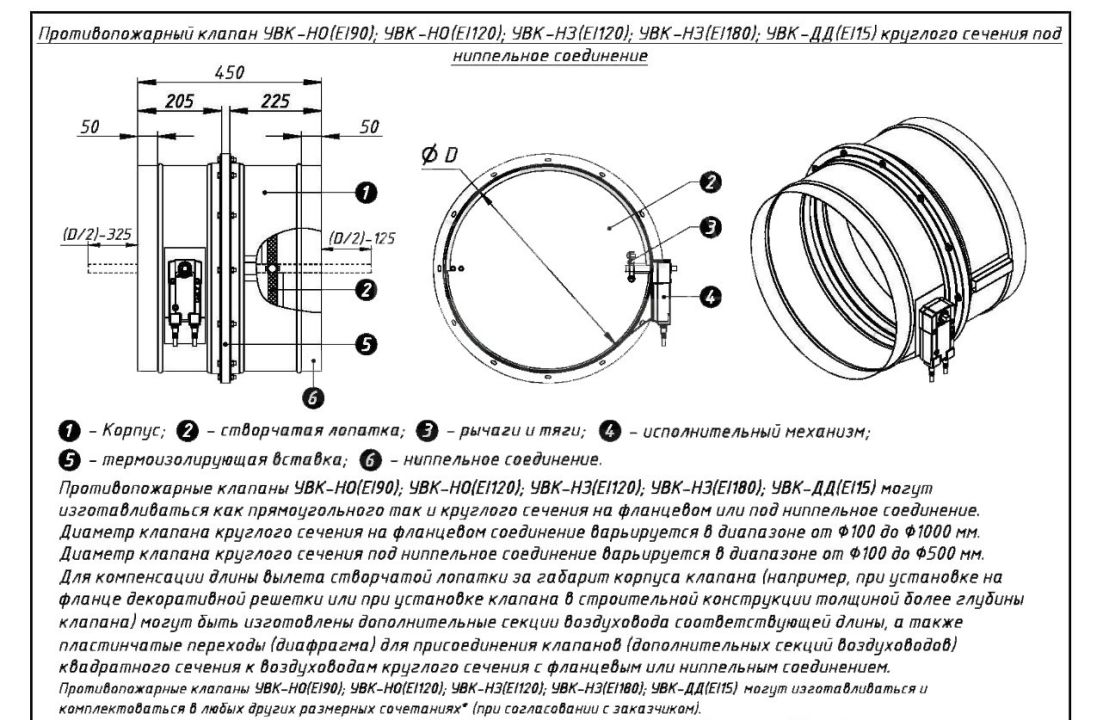

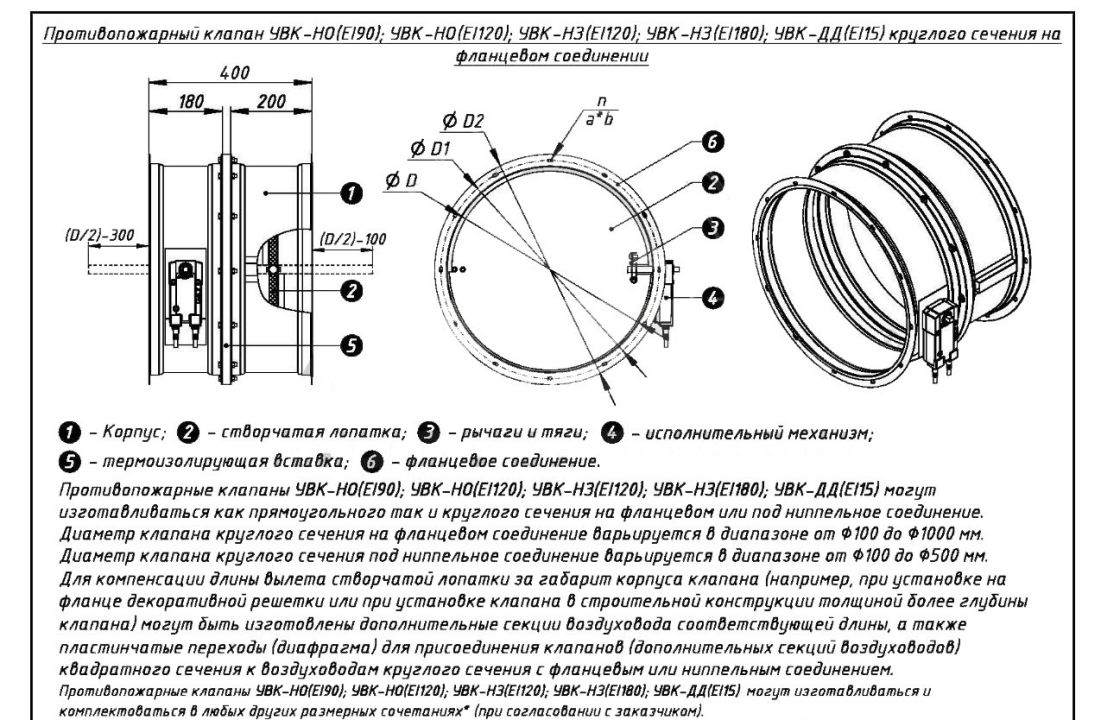

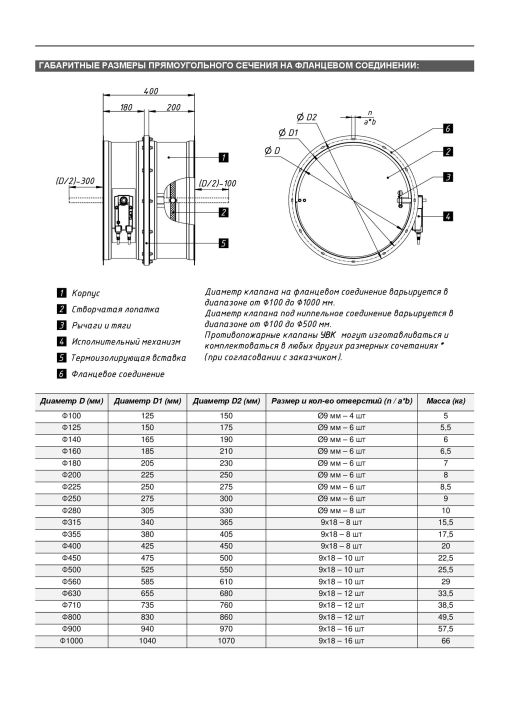

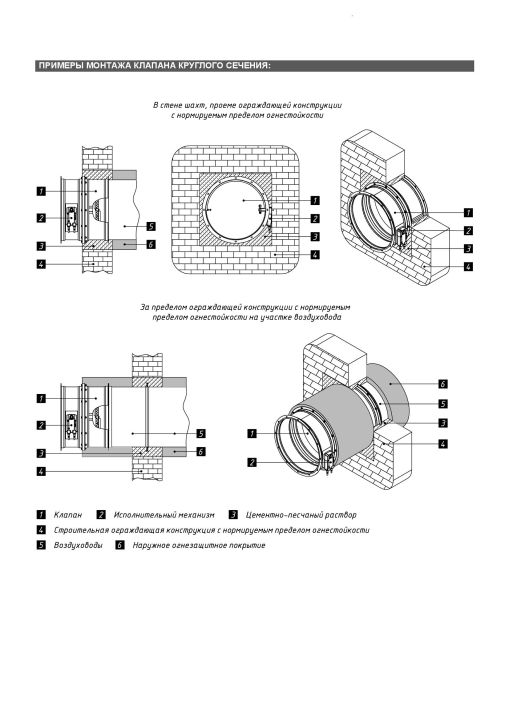

1.3. Клапаны УВК-НО;НЗ;ДД-AISI могут изготовляются как прямоугольного так и круглого сечения на фланцевом или под ниппельное соединение. Для компенсации длины вылета створчатой лопатки за габарит корпуса клапана (например, при установке на фланце декоративной решетки или при установке клапана в строительной конструкции толщиной более глубины клапана) могут быть изготовлены дополнительные секции воздуховода соответствующей длины, а также пластинчатые переходы (диафрагма) для присоединения клапанов (дополнительных секций воздуховодов) квадратного сечения к воздуховодам круглого сечения с фланцевым или ниппельным соединением.
1.4. Клапаны могут изготавливаться с исполнительным механизмом:
— с электроприводом с возвратной пружиной питанием 220 или 24В. Для клапанов назначением нормально открытые «НО».
— с электроприводом реверсивным типа «открыто/закрыто» или электромагнитом питанием 220 или 24В. Для клапанов назначением нормально закрытые «НЗ».
— с электроприводом реверсивным типа «открыто/закрыто» питанием 220 или 24В. Для клапанов назначением двойного действия «ДД».

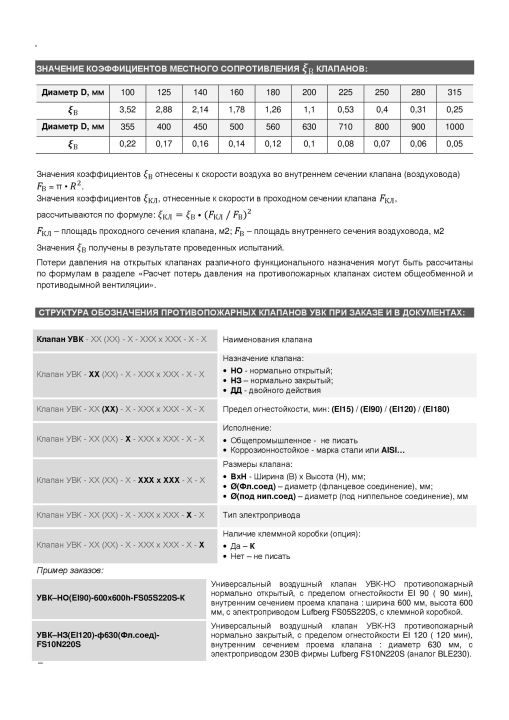

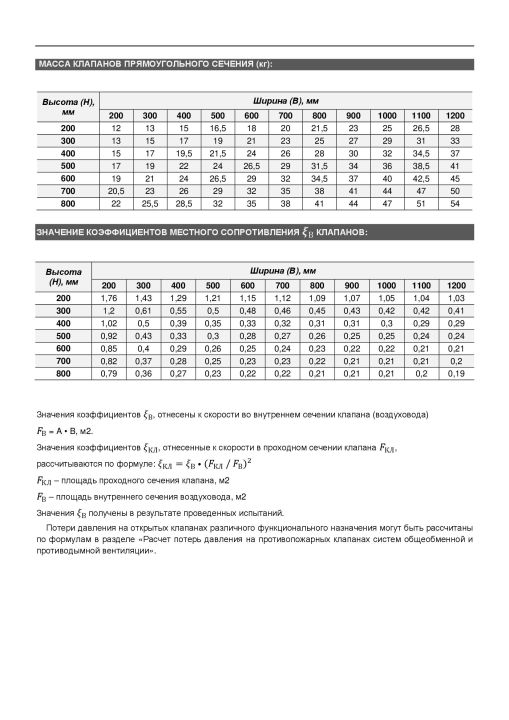

2. Основные технические данные и характеристики
| Назначение | нормально открытый «НО»; нормально закрытый «НЗ»; двойного действия «ДД» |
| Исполнение | коррозионностойкое |
| Рабочие среды | воздух и газо-воздушные смеси |
| Предел давления | не более 1200 Па (120 кгс/м?) |
| Климатическое исполнение ГОСТ 15150 | У, категории размещения 3,4 (с температурой от – 30 до +70 °С) |
| Пространственная ориентация | Не зависит |
2.1. Характеристики рабочей среды – воздух и газо-воздушные смеси, агрессивность которых по отношению к конструкционным материалам клапана не выше агрессивности воздуха, с температурой от минус 30 до плюс 70 °С, не содержащие липких веществ и волокнистых материалов, с содержанием пыли и других твердых примесей в количестве не более 100 мгм3.
2.2 Максимальный перепад давления рабочей среды на клапане не более 1200 Па (120 кгс/м?).
