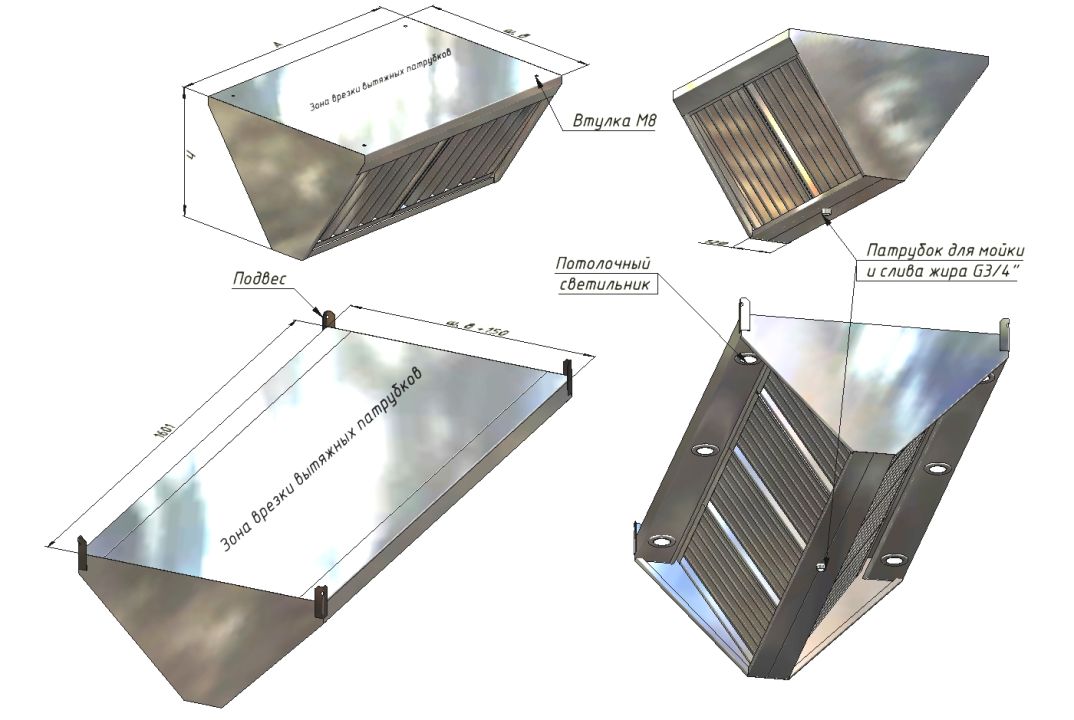

Островные вытяжные зонты ВЗ - 2

Приобретайте аналогичные Бескаркасные местные вентиляционные отсосы ОМВ-2

Вытяжные зонты изготавливаются из нержавеющей стали AISI 430 толщиной 1,0 мм. и предназначаются для установки над кухонным оборудованием на предприятиях общественного питания. Возможно изготовление данного оборудования из оцинкованной стали. Цена на данное исполнение ориентировочно на 10% ниже, уточняйте при заказе у менеджеров. Панели зонтов соединяются с помощью аргонной сварки герметичным швом. Все вытяжные зонты оснащаются лабиринтными жироулавливающими фильтрами. Зонты подразделяются на модификации в зависимости от высоты зонтов и угла наклона фильтров. Зонты могут быть вытяжными ВЗ, и приточно-вытяжными ВЗП. В зонты могут быть встроены потолочные светильники.

Зонты изготавливаются длиной до 4 м. Вытяжные зонты длиной более 2,0 м. изготавливаются составными (из двух частей), неразъемными. При заказе таких зонтов необходимо проверить возможность их доставки к месту установки через дверные проемы и другие узкие места. Следует отметить, что в прайс-листах размеры зонтов указаны с шагом 200 мм., с целью уменьшения количества позиций, но по желанию Заказчика может быть изготовлен зонт нестандартных размеров. Цены на нестандартные зонты и возможность их изготовления уточняйте у менеджеров.

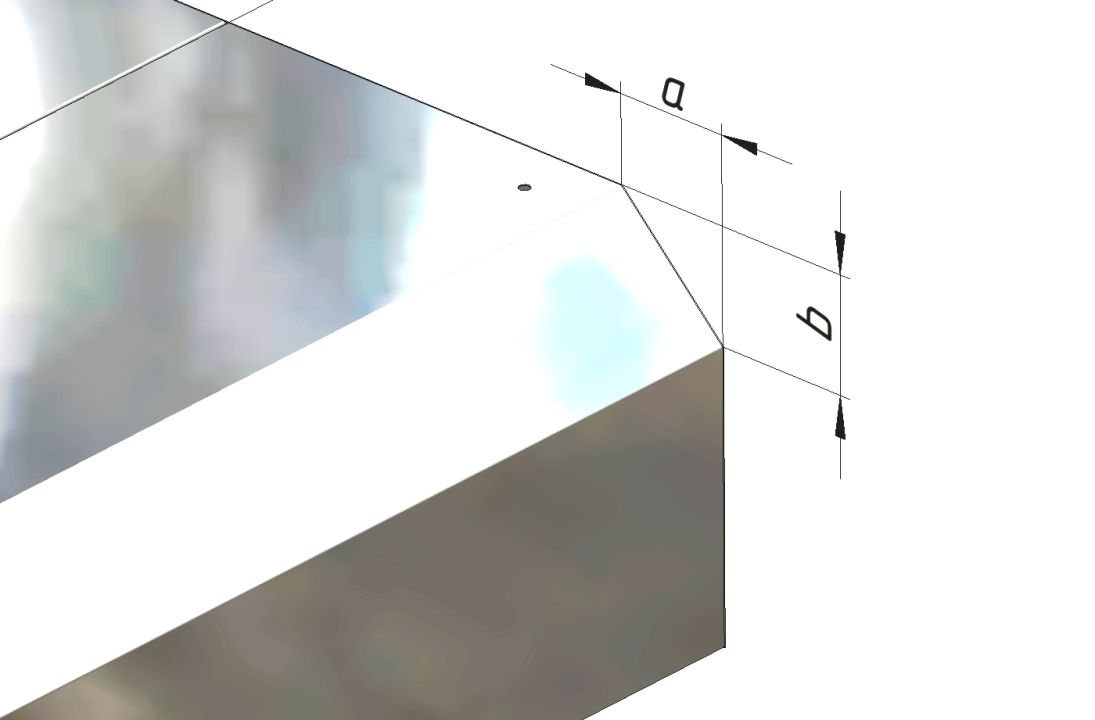

Вытяжные и приточные патрубки врезаются в зонт только по желанию Заказчика, подтвержденному эскизом – в счет стоимости зонта. Врезка вытяжных патрубков осуществляется в верхнюю или заднюю панели зонта, в отдельных случаях в боковую. Проходное сечение присоединяемых патрубков не должно быть меньше проходного сечения фильтров. Приточные патрубки врезаются в верхнюю панель зонта. Ширина приточной зоны для пристенных зонтов вычисляется по формуле ш. п = Б – ш. в – а, а для островных ш.п=(Б – ш. в – 2а)/2. Для зонтов без скоса а=0. Патрубки могут быть круглого или прямоугольного сечения. При заказе зонта со скосом верхней плоскости, необходимо учитывать уменьшение зоны врезки приточных патрубков.

При заказе зонтов с притоком к обозначению добавляется буква «П», например ВЗП-3.
В зонты ВЗ-1 и ВЗ-2 приток не встраивается. В островные зонты приток встраивается с двух сторон.

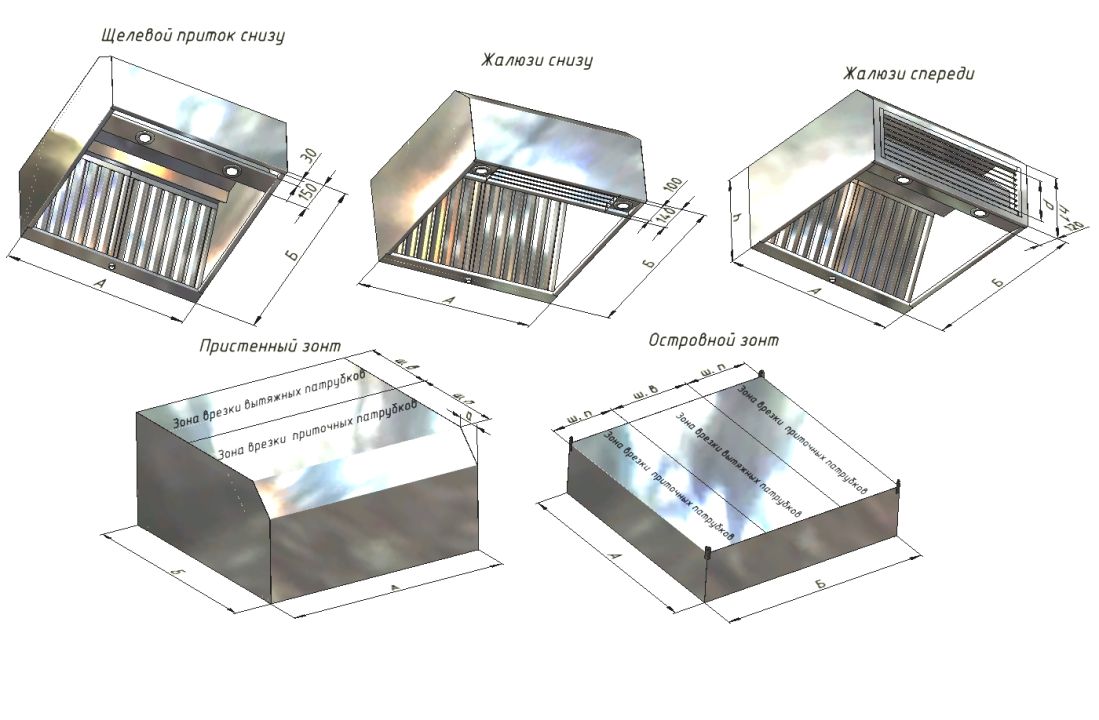

Приток в зонтах может быть организован в нескольких вариантах:

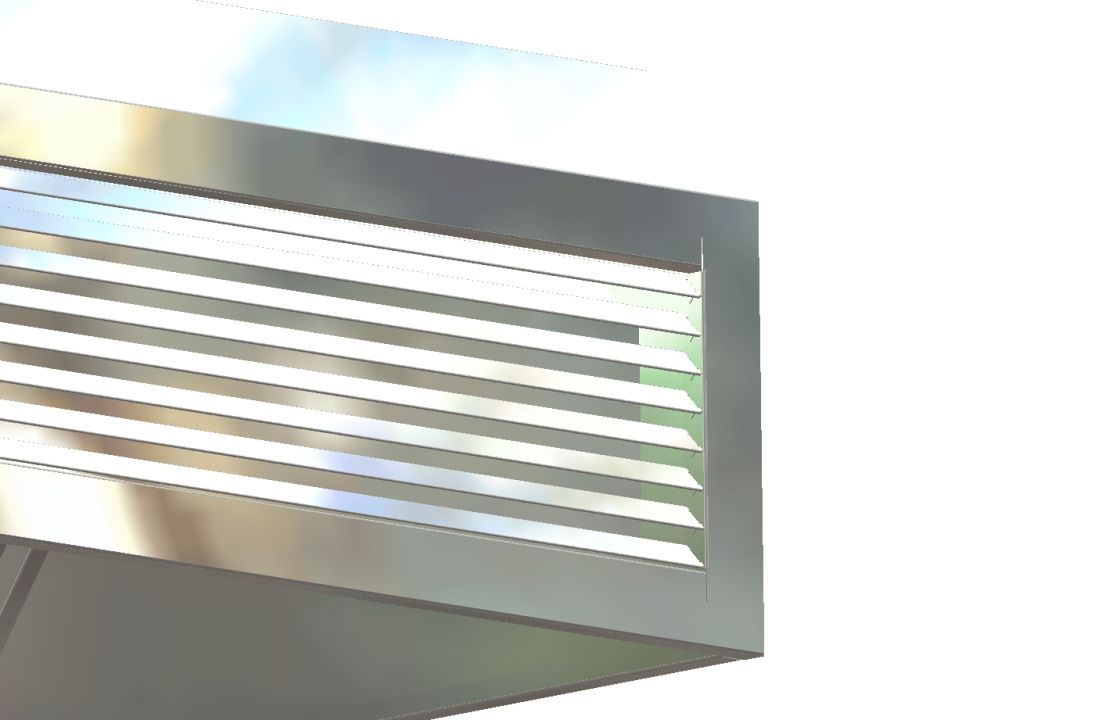

1. Приточные жалюзи врезаны в переднюю (лицевую) панель зонта. Максимальный размер отверстия под жалюзи меньше на 50 мм. каждого размера передней панели. В варианте зонта со скосом, размер передней панели по высоте измеряется до начала скоса. Длина жалюзи не более 1,15 м. поэтому при длине зонта более 1,2 м. устанавливаются две или более жалюзи.

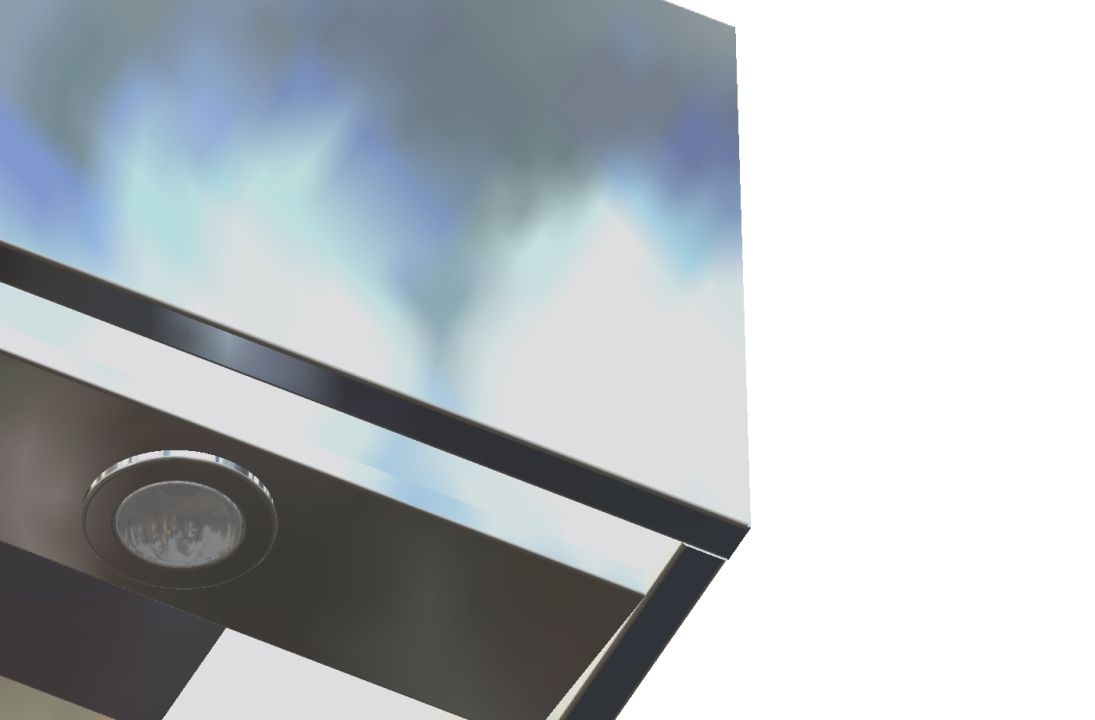

2. Щелевой приток направлен вниз и образован фланцами передней и приточной панелей по всей длине зонта. Ширина щели притока – 30 мм. Другие размеры – по желанию Заказчика.

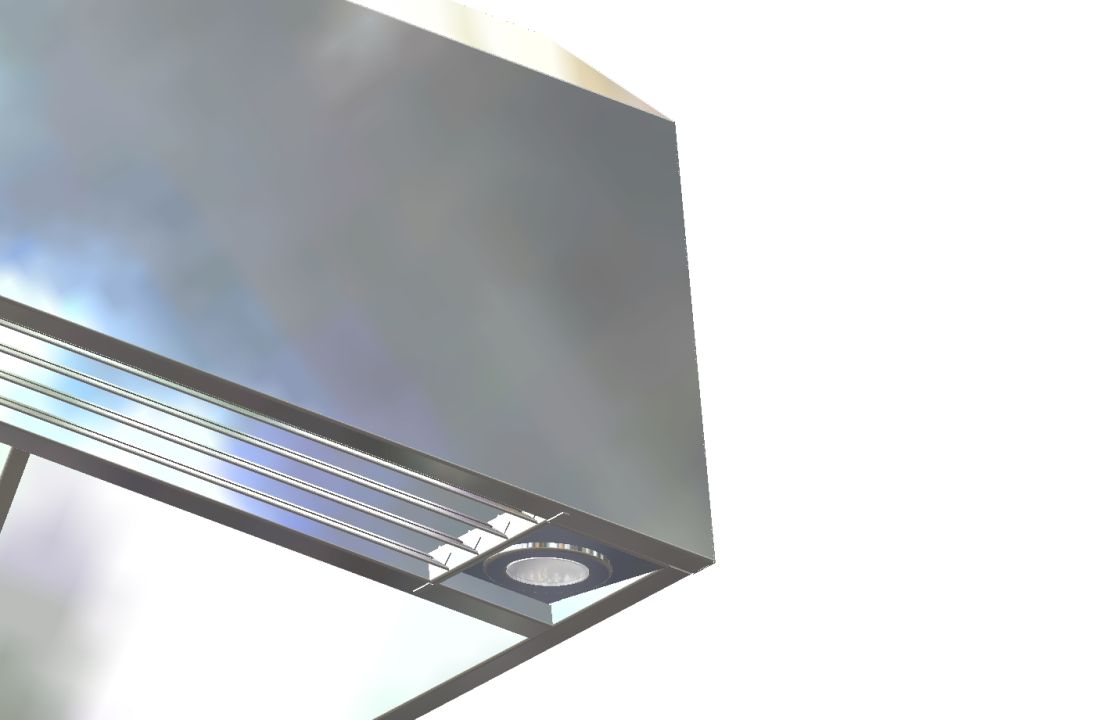

3. Жалюзи встроены в нижней плоскости зонта между фланцами передней и приточной панелей по всей длине зонта. Ширина проема – 100+2 мм. По желанию Заказчика возможна установка жалюзи других производителей после согласования с Изготовителем.

Для зонтов ВЗП-5 приточные жалюзи встраиваются в нижнюю наклонную плоскость.
Ширина проема – 100+2 мм.

Зонты могут быть прикреплены к стене или подвешены к потолку. Используются различные виды кронштейнов или их комбинации:

• Подвес

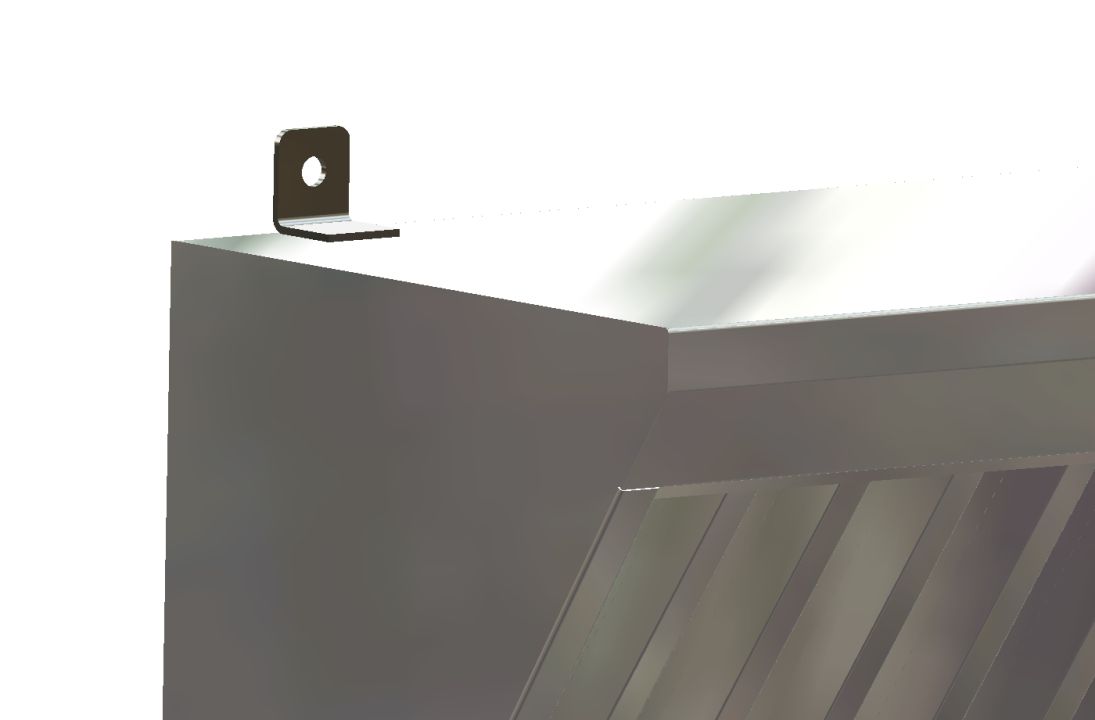

• Кронштейн для крепления к стене

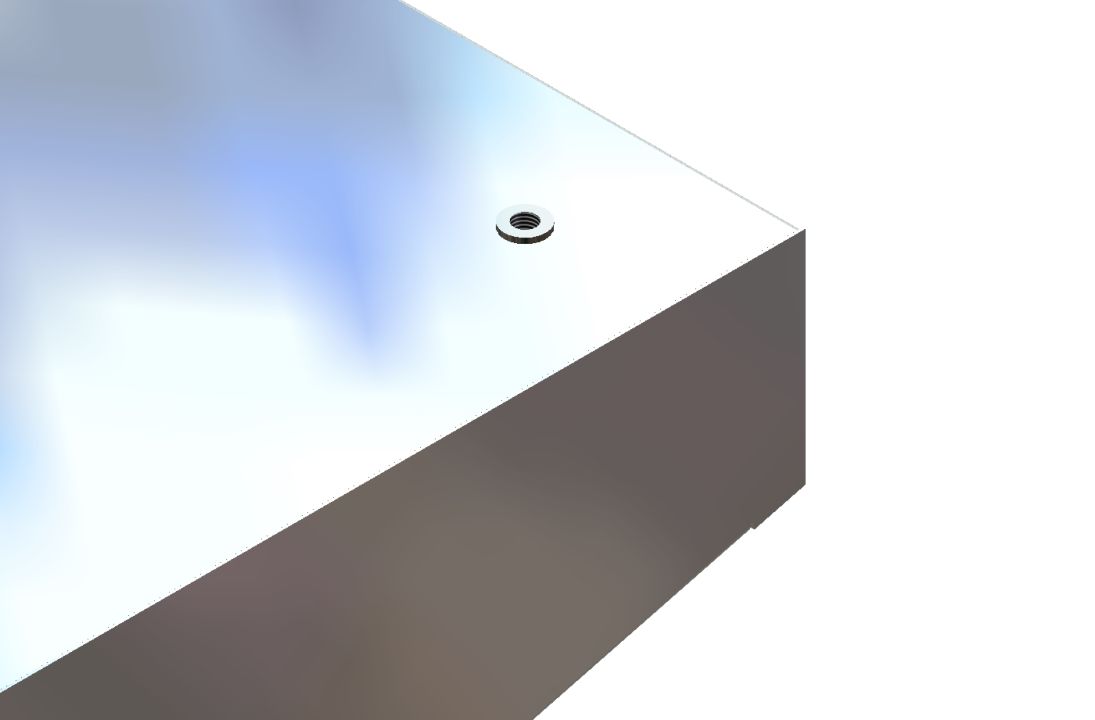

• Втулка М8

В зонты по желанию заказчика встраиваются потолочные светильники ᴓ 80 мм. Светильники могут быть с поворотными спотами. Количество светильников и их вид оговаривается при заказе.
Цена установки 1-го светильника для пристенного зонта
– 1500 р., а каждого последующего – 250 р.
Цена установки 2-х светильников для островного зонта
– 2000 р., а каждого последующего – 250 р.

Структура условного обозначения изделия должна содержать:

• наименование изделия;
• модель. модификация;
• габаритный размер;
• высота изделия (согласно таблиц);
• обозначение настоящих технических условий.

Пример условного обозначения изделия при заказе и/или в другой документации:
«Зонт вытяжной пристенный «ВЗ-1.1-АхБ - 200 ТУ 4863 – 001 – 33040836 – 2014».

На нашем сайте можно приобрести -

ш. в – ширина вытяжной зоны зонта
