Канальные вентиляторы серии CК EC

Канальные вентиляторы CK ЕС оборудованы электронно-коммутируемым двигателем (EC-двигателем) с внешним ротором и рабочим колесом с загнутыми назад лопатками. Корпус вентиляторов изготавливается из гальванизированной стали.

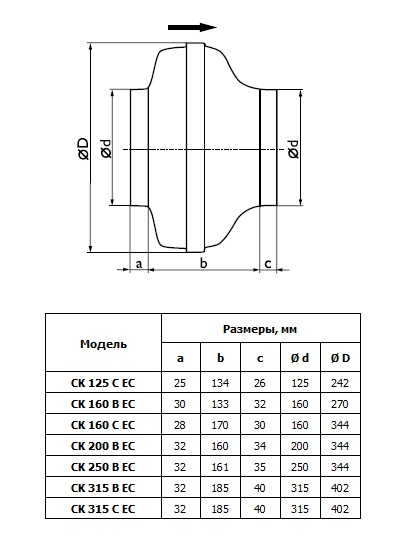

Канальные вентиляторы CK ЕС имеют типоразмеры от 125 до 315 мм и предназначены для соединения с воздуховодами круглого сечения. Степень защиты электродвигателя IP 44, клеммной коробки – IP 54.


Преимущества вентиляторов CK EC:

1. Низкое энергопотребление. Высокий КПД двигателя (более 90%), позволяет снизить эксплуатационные затраты минимум на 30%

2. Плавная и точная регулировка. Управление вентилятором осуществляется при помощи управляющего сигнала 0–10 В. При изменении значения управляющего сигнала вентилятор изменяет скорость вращения, и подаёт ровно столько воздуха, сколько необходимо для вентиляционной системы.

3. Пусковые токи сведены к минимуму, так как встроенная электронная система управления при запуске вентилятора плавно доводит величину тока от минимальных значений до рабочего. Благодаря этому, достигается существенная экономия на электропроводке и пусковой аппаратуре.

4. Низкий уровень шума в режиме малых оборотов

5. Длительный срок службы, высокая надежность и повышенный ресурс работы из-за отсутствия трущихся и изнашивающихся деталей, таких как коллектор и щетки.


Установка

Вентиляторы могут быть установлены в любом положении.

Регулирование скорости

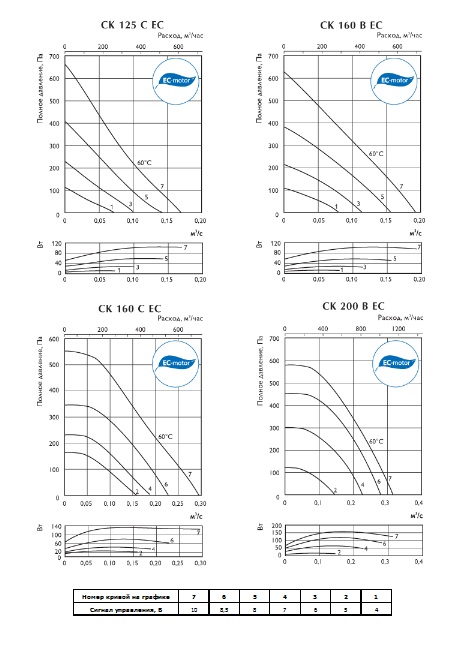

Регулирование скорости вентиляторов осуществляется в диапазоне от 0 до 100% с помощью встроенного потенциометра или внешним сигналом 0–10 В. Потенциометр установлен в клеммной коробке и при необходимости управления другим регулятором встроенный потенциометр необходимо отключить.

Защита двигателя

Все двигатели оснащены встроенной защитой от перегрузки. При срабатывании защиты питание двигателей отключается.

Аксессуары и принадлежности

Регуляторы скорости, кронштейн, быстросъёмные муфты, обратный клапан, воздушный фильтр, глушитель, канальный нагреватель, воздухораспределительные и защитные решётки и т. д.

Монтаж:

•  Все вентиляторы поставляются в полностью собранном виде, готовые к подключению.
•  Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу.
•  Параметры электропитания должны соответствовать спецификации на табличке вентилятора. ¤ Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности.
•  Электрическое подключение должно выполняться в соответствии со схемой подключения, приведённой на клеммной коробке, согласно маркировке клемм.
•  Вентиляторы должны быть заземлены.
•  При необходимости внешнего регулирования другим потенциометром или аналоговым сигналом (0–10 В) встроенный потенциометр необходимо отключить.
•  Вентилятор должен быть установлен в соответствии с направлением потока воздуха (см. стрелку на вентиляторе).
•  Вентиляторы должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.

Условия работы:

•  Вентиляторы не должны эксплуатироваться во взрывоопасных помещениях, недопустимо соединение с дымоходами.
•  Вентиляторы не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т.п.
•  Вентиляторы предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.

Обслуживание

Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя.

Перед обслуживанием убедитесь, что

•  Прекращена подача напряжения.
•  Рабочее колесо вентилятора полностью остановилось.
•  Двигатель и рабочее колесо полностью остыли.

При очистке вентилятора

•  Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением.
•  Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора и отсутствовали его перекосы.
•  В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос.
•  Подшипники, в случае повреждения, подлежат замене.

B случае неисправности

•  Проверить, поступает ли напряжение на вентилятор.
•  Отключить напряжение и убедиться, что рабочее колесо не заблокировано и не сработала встроенная защита двигателя.
•  Проверить подключение цепей управления. Если после проверки вентилятор не включается свяжитесь с вашим поставщиком.
•  В случае возврата вентилятора – очистить рабочее колесо; двигатель и соединительные провода не должны иметь повреждений; обязательно наличие письменного описания неисправности — заявления.

---
