Клапан повышенной плотности КЕДР

Общие сведения


Клапан повышенной плотности КЕДР разработан для регулирования приточного, рециркуляционного или вытяжного воздуха в системах вентиляции высокого давления, а также для герметизации внутреннего объема вентиляционных сетей, рабочее давление которых может достигать 2500Па. Помимо прочего, одним из целевых назначений данного типа клапана является также применение в качестве отсечного клапана в системах среднего давления, в которых несинхронно работают несколько вентиляторов. В этом случае клапан КЕДР устанавливается непосредственно на стороне выхлопа и (или) всасывания вентилятора и используются для предотвращения обратного раскручивания колеса неработающего вентилятора, что недопустимо при возможности его пуска в автоматическом режиме. Клапан КЕДР относится к клапанам специального назначения, в отечественном производстве на настоящий момент аналогов не имеет.

Размеры

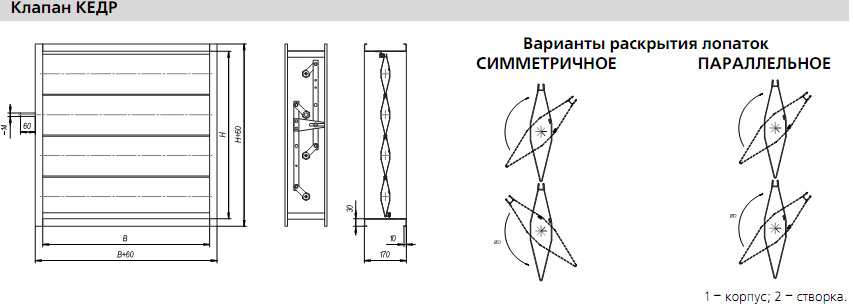

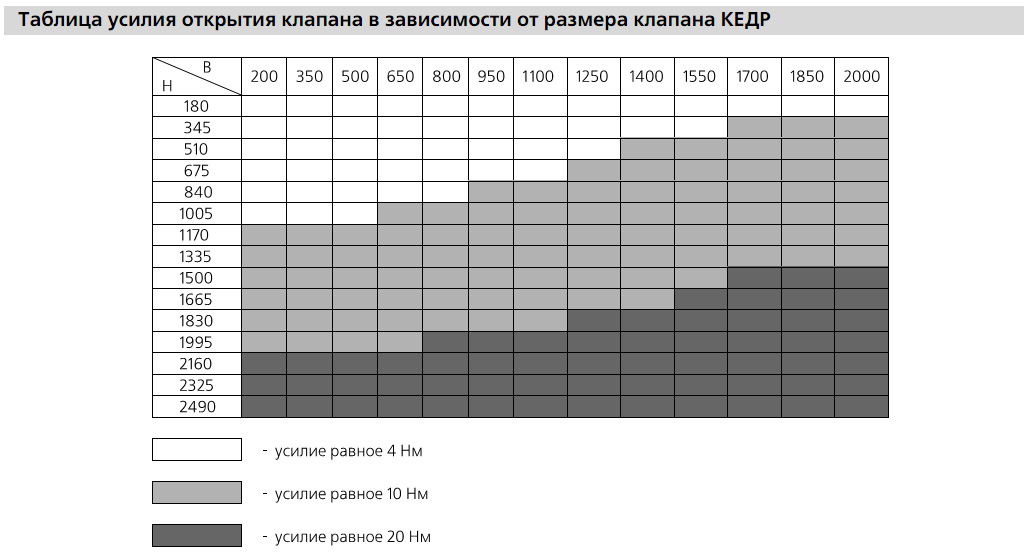

Клапан КЕДР изготавливается только прямоугольного сечения. Ряд присоединительных и габаритных размеров данного клапана включает в себя все размеры изготовленные на сегодняшний момент и может быть расширен в зависимости от требований заказа. В том числе клапан КЕДР может исполняться и в секционном варианте, что становится необходимым при превышении площади рабочего сечения более 1,8 м² (размеры секционного исполнения должны согласовываться индивидуально в зависимости от заказа). Максимальная высота клапана в односекционном исполнении -2490 мм, ширина -2000 мм.

Конструкция

 Клапан КЕДР состоит из усиленного дополнительными элементами жесткости четырех-стеночного коробчатого корпуса, выполненного из нержавеющей или низколегированной стали. Створка такого клапана – выполнена из дополнительно усиленного алюминиевого профиля. Примыкание створок выполнено в форме замкового уплотнения. Во всех исполнениях клапана его створки не имеют вылета за габарит корпуса. В качестве исполнительного механизма может использоваться электропривод или рукоятка для ручного управления (возможность ручного управления электроприводом имеется всегда по умолчанию). Кинематика такого клапана – рычаги и тяги на жесткой сцепке, раскрытие створок клапана – «параллельное» или «симметричное». Подшипниковые узлы предотвращают перекос осей створок под воздействием давления, что позволяет беспрепятственно производить регулировку потока в условиях максимального давления. Стандартно клапан КЕДР клеммными коробками не оснащается. При любом варианте комплектации клапан КЕДР сохраняет работоспособность вне зависимости от пространственной ориентации. Ввиду того, что створка клапана сделана из стального профиля получаемого путём прокатки, то для оптимизации живого сечение данного клапана необходимо подбирать высоту Н=180; 345; 510; 675; 840; 1005; 1170; 1335; 1500; 1665; 1830; 1995; 2160; 2325; 2490. Клапана с размерами по высоте отличными от данных будут изготавливаться с проходным сечением близким к унифицированным размерам Н, но с более высоким упором (т.е. с уменьшением «живого» сечения). В конструкции клапана предусмотрены узлы, позволяющие уменьшить количество протечек и увеличить класс по стандарту EN 1751:1998 до самого высокого 4 класса. Необходимость поставки клапана КЕДР с высоким классом уровня протечки оговаривается при заказе дополнительно.
