Клапан КПУ-3, КПУ-3А прямоугольный

Общие сведения

Клапан противопожарный двойного действия КПУ-3 предназначен для использования в помещениях, охраняемых зонах, где предусмотрено газовое или порошковое пожаротушение и является отдельным специальным исполнением клапанов серии КПУ. По функциональному назначению клапаны могут применяться в качестве: нормально открытых (НО) и дымовых (Д)согласно требованиям ГОСТ Р 53301-2009, а также в полном соответствии техническому регламенту о требованиях пожарной безопасности N 123-Ф. Выпускают клапаны по ТУ 4863-100-40149153-07 Клапаны сертифицированы для использования в системах дымоудаления. Поставка клапанов КПУ-3 предусматривается с использованием знака пожарной безопасности.

Предел огнестойкости:

• нормально открытый - EI 120
• дымовой - E 120

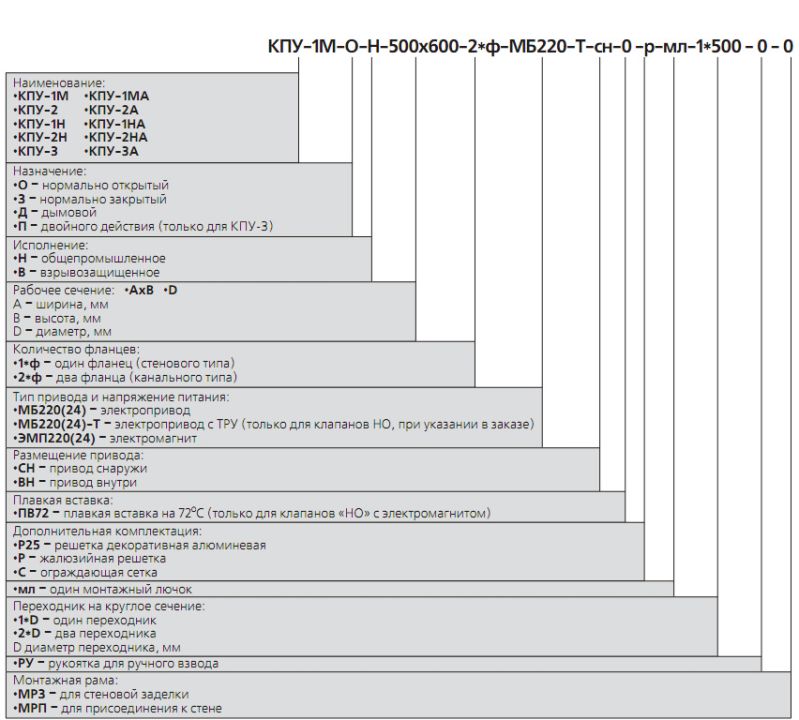

Выпускают клапаны следующих исполнений:

• общепромышленные (Н);

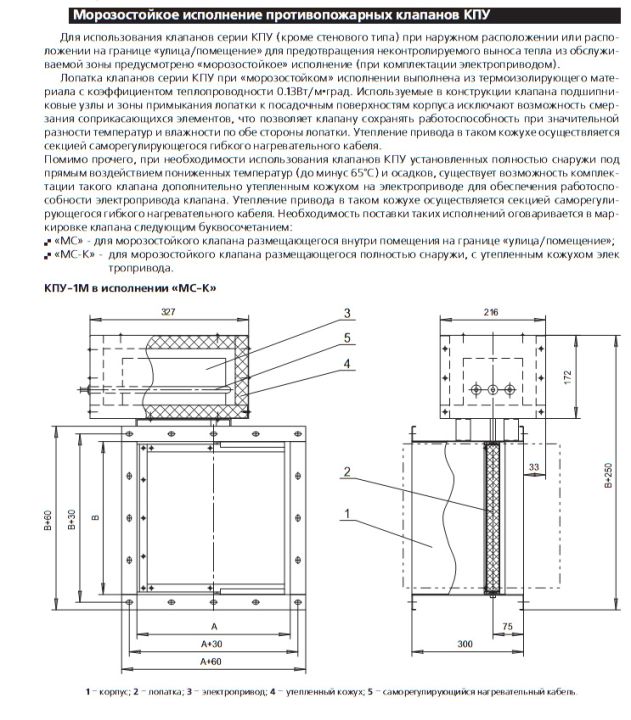

• морозостойкие (МС);
• морозостойкие с утепленным кожухом электропривода (МС-К)

Клапан двойного действия КПУ-3 является клапаном двойного действия, который в начальный момент пожара закрывается и предотвращает распространение температуры и продуктов горения из зоны возгорания (назначение НО), а по окончании аэрозольного или порошкового пожаротушения – должен работать в качестве клапана назначения Д, т.е. по сигналу автоматики открыться и сделать возможным принудительное вентилирование обсуживаемого помещения в режиме дымоудаления. Клапаны исполнения КПУ-3 сохраняют работоспособность вне зависимости от пространственной ориентации и плоскости их установки.

Клапаны серии КПУ-А для АЭС предназначены для эксплуатации на АЭС в соответствии с требованиями «Общих положений обеспечения безопасности атомных станций» (ОПБ-8897) ПНАЭГ Г-1-011-97, «Специальных условий поставки оборудования приборов, материалов и изделий для объектов атомной энергетики» и является отдельным специальным исполнением клапанов серии КПУ. Все клапаны серии КПУ-А относятся к оборудованию 1 категории сейсмостойкости по ПНАЭГ-5-066-87 и работоспособны во всем диапазоне сейсмических воздействий вплоть до 9 баллов МР3 по шкале MSK-64, проходящих одновременно с аварийными ситуациями (пожар), а также при падении самолета на здание реактора (протокол аттестации №07-1-99 ВНИИАМ). Конструкция клапана в таком исполнении относится к классу 2Н по классификации ОПБ88/97. Условия применения клапанов в проектах определяются требованиями ГОСТ Р 53301-2009. Поставка таких клапанов предусматривается на основе лицензии ГАН РФ ЦО-11-101-2175, ЦО-12-101-2176 и разрешенияРРС 00-14435. Клапаны для АЭС выпускают в общепромышленном и морозостойких исполнениях.

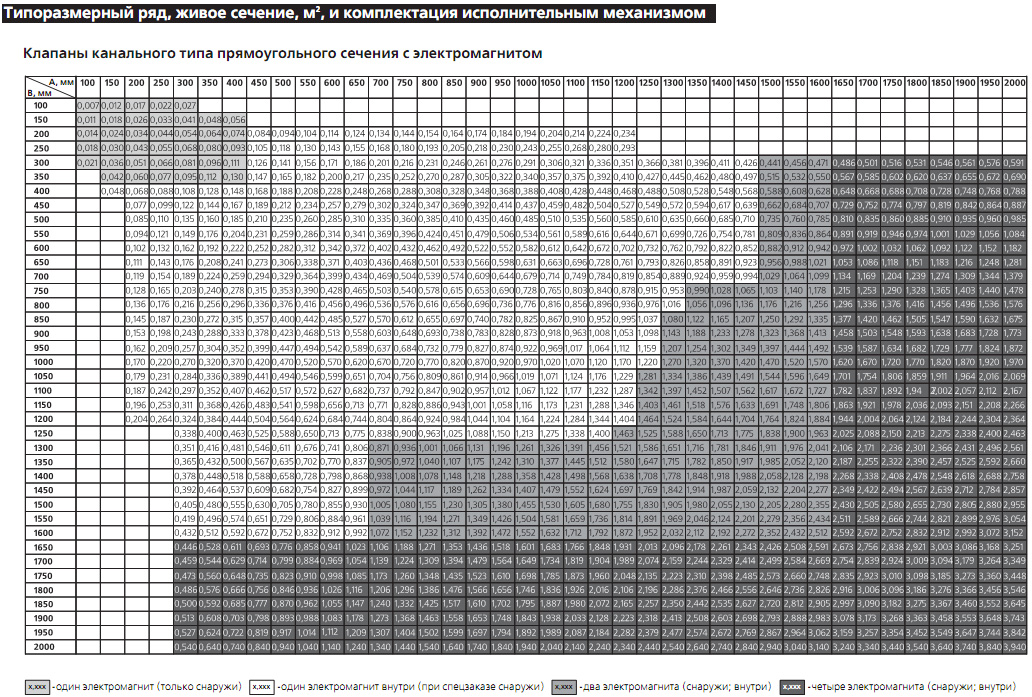

Конструкция

Клапаны изготавливают:

Клапан КПУ-3 состоит:

ИСПОЛНИТЕЛЬНЫЙ МЕХАНИЗМ: - электропривод типа «открыто/закрыто»

КОРПУС – из трех корпусов: "горячего", располагающегося в зоне возможного возгорания, «холодного» корпуса, располагающегося в охраняемой зоне и «блока лопаток».

ЛОПАТКА - створчатая поворотного типа. В качестве материала лопатки используются огнестойкие плиты. В качестве уплотнения на торцевой поверхности лопатки размещается термовспучивающийся материал. В стандартном исполнении клапана лопатки не имеют вылета за габарит корпуса.

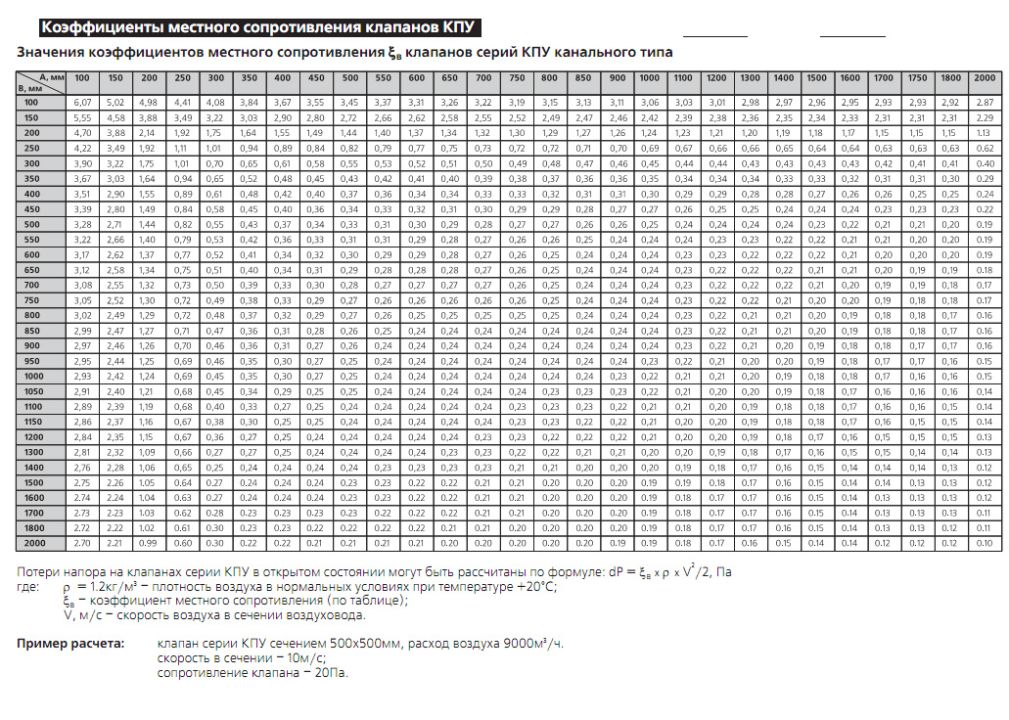

Эксплуатация

Клапаны могут эксплуатироваться в условиях умеренного (У) климата 3-й категории размещения по ГОСТ 15150-69. Условия эксплуатации: температура окружающей среды от минус 30 до +40°С;
