Воздушные завесы

Воздушная завеса серии  состоит из осевых вентиляторов и водяного теплообменника, установленных в корпусе из листовой оцинкованной стали с полимерным покрытием. На выходном сопле установлены жалюзи для направления потока воздуха. Декоративное исполнение корпуса в ослепительно белой порошковой эмали (RAL 9003) позволяет размещать серию AG в любых зданиях включая театры, музеи, офисы А-класса. По желанию заказчика воздушная завеса может быть окрашена в любой цвет согласно RAL. Воздушные завесы  сделаны универсального исполнения. Их можно крепить как сбоку от проема, как и сверху над проемом. Наличие различных блоков длиной 1200, 1800, 2400 и 3000 мм позволяет перекрывать проемы любой высоты и ширины.С 2011года завесы серии AG выпускается в исполнении Ех IIC, для установки в помещениях с взрывоопасной атмосферой «Водород».

Вентилятор

Используются импортные осевые вентиляторы с электродвигателем с внешним ротором, обеспечивающие минимальные вибрации и уровень шума. Класс электрической защиты вентилятора IP54.

Теплообменник

В качестве воздухонагревателя используются пластинчатые медно-алюминиевые теплообменники типа ВНВ243, выпускаемые по техническим условиям ТУ 4663-016-40149153-99. Для соединения с внешней системой используются стальные патрубки с резьбой на конце. Рабочее давление воды в теплообменниках АВО должно быть не более 1,6 МПа, а температура не должна превышать 150 °С. Вода не должна содержать химически активных по отношению к меди и стали веществ. Не допускается присутствие абразивных и механических частиц, способных повредить или закупорить медные трубки.

Распределитель потока воздуха

Поворотные жалюзи в выходном сопле позволяют регулировать направление воздушного потока. Жалюзи позволяют отклонить поток на угол до 20 градусов относительно оси. Жалюзи сделаны с шагом, поэтому для вертикальных завес можно установить различные углы выхода воздуха из завесы.

Рама

Воздушная завеса поставляется со штатной рамой, которая служит для вертикального крепления завесы к полу или для установки завесы в колонну одна над другой.

Кронштейны

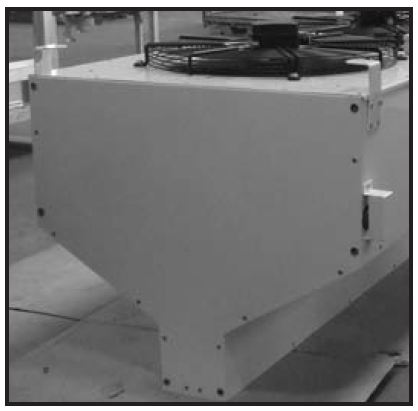

Для удобства крепления воздушной завесы, на стороне вентиляторов расположены кронштейны. Через них завесу можно закрепить в горизонтальной положении (или же дополнительно закрепить к строительным конструкциям про вертикальной установке завесы).

Рекомендации по подбору воздушных завес

Вертикальная установка воздушных завес в две колоны по обе стороны от входного проема является наиболее оптимальной. Длина завесы в этом случае должна быть не менее высоты проема для предотвращения утечек воздуха. Если высота проема больше длины завесы, то следует установить две завесы в колону – одну над другой. Длина струи завесы, защищающей проем должна быть не менее половины длины проема.

В целях экономии, при высоте ворот более 3 метров, в колоне из нескольких воздушных завес можно в верхней части ворот установить воздушную завесу без подогрева. Например: есть проем ворот 3,2 м высотой и 5 м длиной. Для его защиты подобраны 4 завесы AG-418W, которые устанавливаются одна над другой в 2 колоны по обе стороны от ворот. Но можно взять 2 завесы AG-430W и на каждую установить по завесе AG-406A и установить их в 2 колоны по обе стороны от ворот.

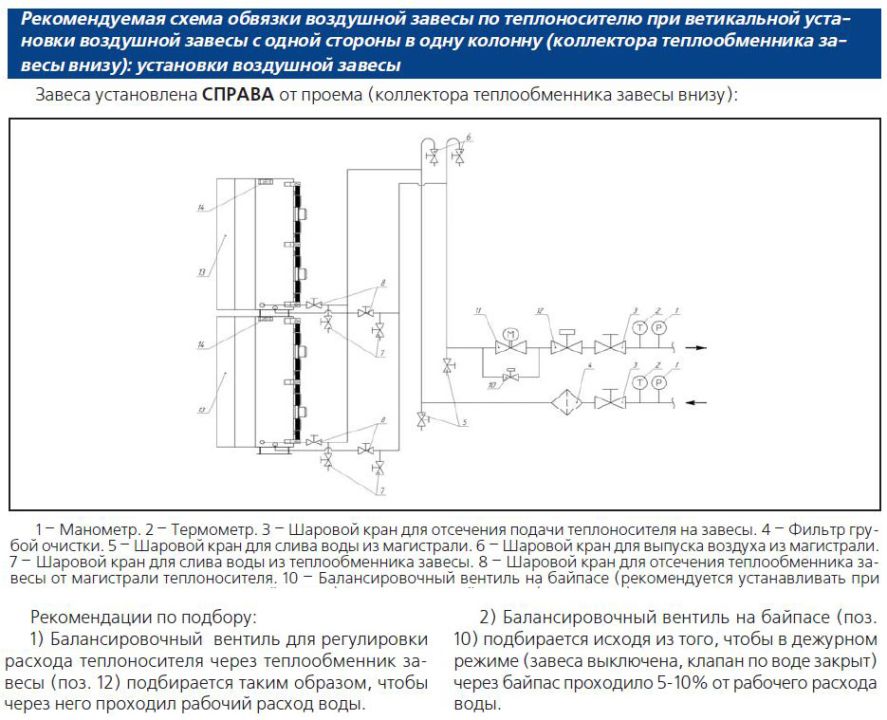

Вертикальная установка воздушных завес в одну колону. В основном данная компоновка рекомендуется для ворот, через которые ходят люди. И не рекомендуется для ворот, через которые заезжают
большегрузные автомобили. Потому что при въезде машины, струя потока воздуха от завесы перекрывается машиной и идет поток входящего холодного воздуха по незащищенной стороне. Длина завесы в этом случае должна быть не менее высоты проема для предотвращения утечек воздуха. Если высота проема больше длины завесы, то следует установить две завесы в колону – одну над другой. Длина струи завесы, защищающей проем должна быть не менее длины проема.

Горизонтальная установка воздушных завес является менее эффективной, чем вертикальная. Так как струя потока воздуха от завесы ослабевает в самом низу проема, в том месте, где скорость
входящего холодного воздуха максимальна. Длина завесы в этом случае должна быть не менее длины проема для предотвращения утечек воздуха. Если ширина проема больше длины завесы, то следует установить две или более завесы. Длина струи завесы, защищающей проем должна быть не менее высоты проема.

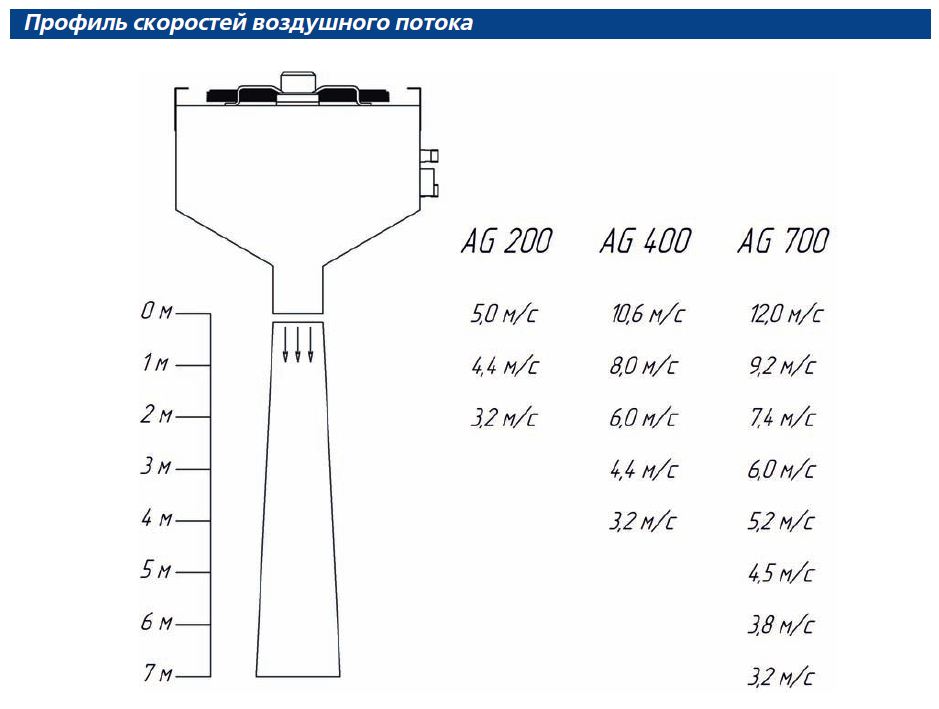

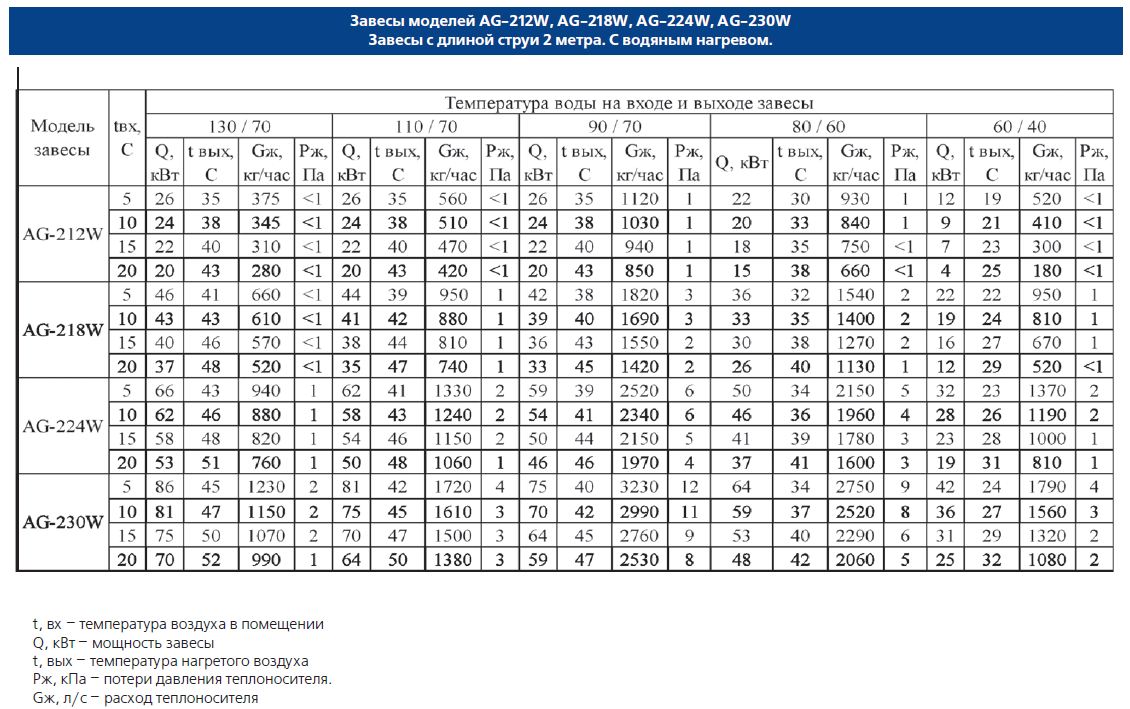

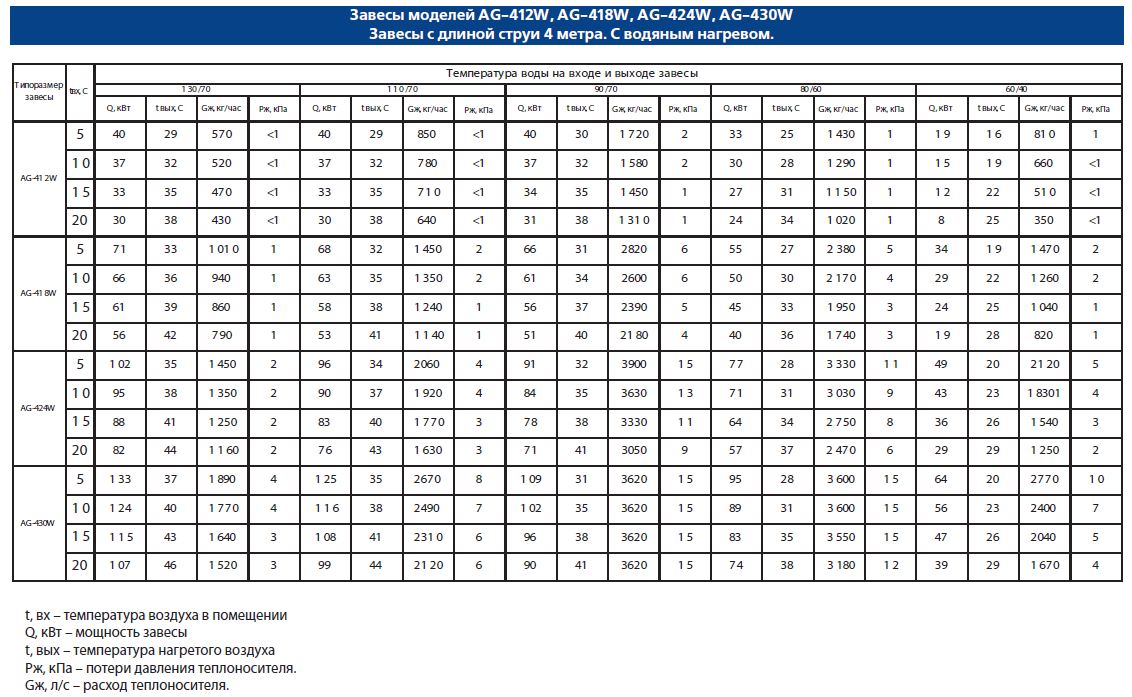

Для защиты одного проема рекомендуется использовать модели одного типоразмерного ряда (AG-200, AG-400 или AG-700). При вертикальной установке допускаются сочетания завес с водяным нагревом и завес без нагрева.

Шкафы автоматики ШСАУ для воздушных завес

Шкаф автоматики регулирует работу воздушных завес установленных на 1 проем. Стандартный шкаф может управлять работой до 6 завес. Стандартный корпус   шкафа имеет значение IP54. Стандартно в системе предусмотрено:


• Защита от коротких замыканий и перегрузок в цепях.
• Включение и отключение с лицевой панели воздушных завес.
• Включение завесы при открытии ворот.
• Подогрев воздуха в зоне ворот.
• Защита теплообменника от замерзания по температуре обратной воды.
• Управление клапаном с приводом «Belimo» типа «открыто-закрыто» по воде.
• Шкаф имеет вход пожарной сигнализации.
• Опции, которые могут быть включены в шкаф:
• Управление циркуляционным насосом «Wilo».

К шкафу автоматики, который управляет воздушными завесами серии AG-400 (завес с питанием 1 фаза, 220 В) можно подключить до 6 завес.

При заказе шкафа без комплекта датчиков в шкафу автоматики предусмотрены выводы для подключения путевого выключателя (датчика открытия/закрытия ворот), комнатного термостата, термостата
защиты теплообменника по воде и одного привода к 2х-ходовому клапану типа открыто/закрыто.

Примеры подбора шкафов автоматики

Пример 1: Защитить въездной проем габаритами 5х2,5(Н)
Для защиты проема с каждой стороны ставим вертикально завесу AG-424W. Получается на 1 проем 2 воздушные завесы AG-424W. На входе в каждую завесу ставятся двухходовые шаровые клапаны. Надо защитить теплообменники завесы от замерзания. Без циркуляционного насоса.
Комплект управления для этих завес будет: ШСАУ–AG–1–Д2–(0).
Комплект изделий для поставки:
Воздушная завеса AG-424W - 2 штуки.
Шкаф управления ШСАУ–AG–1–Д2-(0) - 1 штука.

Пример 2: Защитить въездной проем габаритами 6х3,5(Н)
Для защиты проема с каждой стороны ставим вертикально колону из 2х завес: AG-730W и AG-706A.
Получается на проем 4 воздушные завесы: AG-730W – 2 штуки, AG-706A – 2 штуки. На входе в каждую завесу AG-730W ставятся двухходовые шаровые клапаны. Надо защитить теплообменники завесы от замерзания. К каждой завесе требуется циркуляционный насос модели TOP-S40/10 DM.
Комплект управления для этих завес будет: ШСАУ–AG–3–(2х0,59+2х2,93)–Д2–(2хTOP-S40/10DM).
Комплект изделий для поставки:
Воздушная завеса AG-730W - 2 штуки.
Воздушная завеса AG-706А - 2 штуки.
Шкаф управления ШСАУ–AG–3–(2х0,59+2х2,93)–Д2–(2хTOP-S40/10DM) - 1 штука.
Циркуляционный насос модели TOP-S40/10 DM. - 2 штуки.
