Воздухоохладители Канал-ФKO

Фреоновые канальные воздухоохладители Канал-ФKO предназначены для охлаждения и осушения воздуха в канальных системах кондиционирования и вентиляции. Охладители непосредственно устанавливаются в воздуховоды прямоугольного сечения.

Конструкция

Конструкция воздухоохладителя предполагает установку фреонового теплообменника, каплеуловителя и поддона внутри корпуса, выполненного из оцинкованной стали. Теплообменник выполнен из медных трубок, расположенных в шахматном порядке, с алюминиевым оребрением.

От водяного охладителя он отличается конструкцией распределительного узла (“паука”) и спецификой подвода хладагента. Коллекторы фреонового теплообменника выполняются из медных трубок. Присоединение теплообмен-ника к трубопроводам, подводящим хладагент, осуществляется посредством пайки. В качестве хладагента в теплообменниках непосредственного охлаждения канальных охладителей могут использоваться фреон R22 и др.

При поставке теплообменники наполнены инертным газом, который необходимо удалить при подсоединении к холодильному контуру. Каплеуловитель представляет собой набор специальных пластиковых пластин, эффективно улавливающих конденсат и собирающих его в поддон, расположенный в нижней части корпуса охладителя. Поддон дополнительно теплоизолирован и снабжен отводным патрубком для слива конденсата.

Монтаж

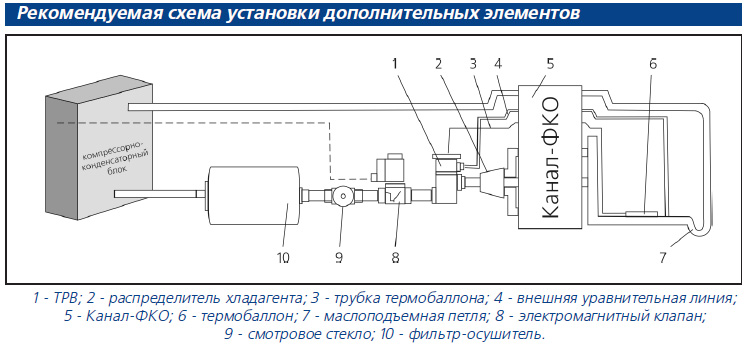

При монтаже воздухоохладителя необходимо обеспечить его горизонтальное положение. Для достижения максимальной холодопроизводительности охладитель необходимо подключать противоточно. При размещении охладителя под потолком необходимо предусмотреть сервисный доступ. Для защиты охладителя перед ним в вентиляционной сети рекомендуется установка фильтра.

Эксплуатация

Обрабатываемый воздух не должен содержать твердые, волокнистые, клейкие или агрессивные примеси, способствующие коррозии меди, алюминия, цинка.
