Вентиляторы Канал-ПКВ

Назначение

Вентиляторы канальные прямоугольные для прямоугольных каналов предназначены для монтажа в компактных стационарных системах приточной и вытяжной вентиляции, а также кондиционирования воздуха производственных, общественных и жилых зданий.

Канальные вентиляторы имеют компактные размеры, позволяющие применять их в условиях ограниченного пространства, обеспечивают удобство монтажа и обслуживания, а также универсально сочетаются с другими элементами систем канальной вентиляции. Канальные вентиляторы сохраняют работоспособность вне зависимости от их пространственной ориентации.

Выбор модели канального вентилятора, его аэродинамические и акустические характеристики, габаритные размеры, потребляемая мощность определяются поставленной задачей по воздухообработке и параметрами вентиляционной сети.

Конструкция

Корпус вентилятора выполнен из оцинкованной стали, что обеспечивает надежную защиту от коррозии. Соединение деталей корпуса осуществляется с использованием заклепок или точечной сварки. Внешняя поверхность корпуса может быть выполнена с нанесением порошкового покрытия.

В корпусе вентилятора вне зависимости от типоразмера предусмотрена сервисная крышка, обеспечивающая прямой доступ к рабочему колесу и двигателю, что позволяет осуществлять сервисные и ремонтные работы без извлечения установленного корпуса вентилятора из канала воздуховода. Рабочие колеса канальных вентиляторов с загнутыми вперед лопатками выполнены из оцинкованной стали и проходят тщательную статическую и динамическую балансировку.

Канальные вентиляторы комплектуются асинхронными одно- или трехфазными электродвигателями с внешним ротором. Они характеризуются малой потребляемой мощностью и значительным ресурсом эксплуатации. Подшипники, используемые в электродвигателях данного класса, позволяют осуществлять монтаж канальных вентиляторов в любом пространственном положении с сохранением работоспособности двигателя.

Эксплуатация при максимально допустимой температуре предполагает срок службы не менее 40 000 часов непрерывной работы без осуществления сервисного обслуживания. Класс защиты электродвигателя IP54. Небольшой по своим габаритам электродвигатель располагается внутри рабочего колеса канального вентилятора, образуя общую компактную конструкцию, обладающую рядом преимуществ.

Совмещение вращающихся элементов вентилятора, рабочего колеса и электродвигателя, позволяет осуществлять точную балансировку. Расположение электродвигателя внутри рабочего колеса вентилятора в воздушном потоке обеспечивает эффективное охлаждение двигателя поступающим воздухом, что способствует увеличению срока службы вентиляторов за счет снижения термической и механической нагрузки на подшипники Электродвигатели канальных вентиляторов стандартно комплектуются термоконтактным реле, обеспечивающим комплексную тепловую защиту.

Установленное в обмотках электродвигателя термореле регистрирует температуру и при достижении максимально допустимого значения размыкает электроцепь, прерывая подачу электропитания на двигатель вентилятора. Оснащение термоконтактным реле обеспечивает защиту электродвигателя от превышения допустимого значения температуры перемещаемой среды, от перегрузки, обрыва фазы, заклинивания ротора.

Для обеспечения полноценной защиты двигателя термореле должны быть включены в цепь катушки пускателя. Наряду с использованием термоконтактных реле для защиты электродвигателей канальных вентиляторов рекомендуется использовать автоматические выключатели. Однофазные электродвигатели снабжены пусковым конденсатором, укрепленным на корпусе вентилятора.

Электромонтажные соединения собраны в клеммной коробке, соответствующей IP54. Для уменьшения потерь, связанных с турбулентностью воздушного потока, на входе и выходе из канального вентилятора должен быть расположен прямой участок воздуховода или шумоглушитель.

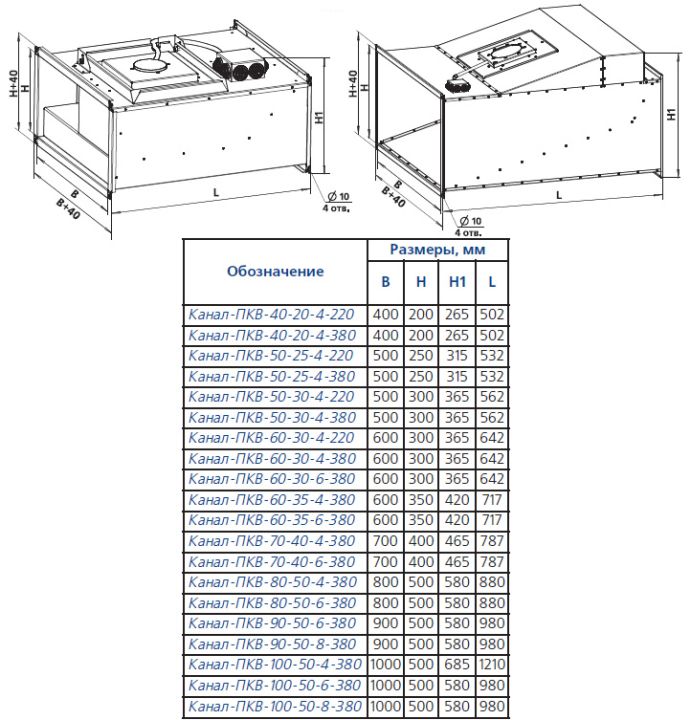

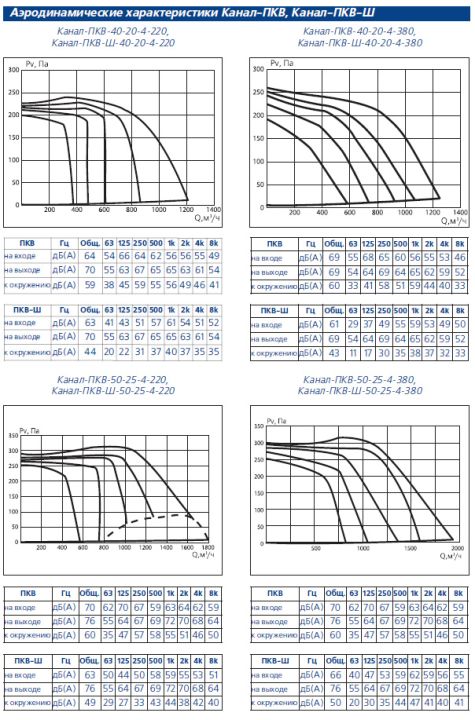

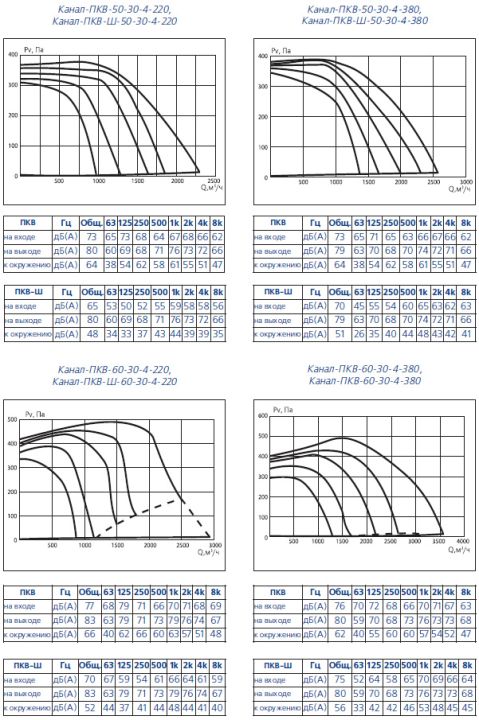

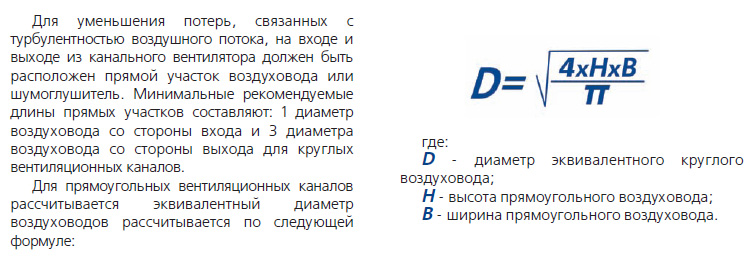

Минимальные рекомендуемые длины прямых участков составляют: 1 диаметр воздуховода со стороны входа и 3 диаметра воздуховода со стороны выхода для круглых вентиляционных каналов.

Эксплуатация

Канальные вентиляторы используются для перемещения сред, допустимое содержание пыли и других твердых примесей в которых не должно превышать 0,1 г/м3. Наличие липких, волокнистых и абразивных компонентов, а также взрывоопасных примесей не допускается. Температурный диапазон перемещаемой среды варьируется от минус 30°С до +40°С.
