Вентиляторы радиальные для круглых каналов КВР

Радиальные вентиляторы КВР предназначены для перемещения невзрывоопасных газовых сред с температурой не выше 50° С (40°С для вентилятора КВР 315), содержащих твердые примеси не более 100 мг/м ,не содержащих липких веществ и волокнистых материалов, в условиях умеренного климата 2-й категории размещения по ГОСТ 15150-90, с температурой окружающей среды до плюс 40° С. Вентиляторы непосредственно устанавливаются в круглые вентиляционные каналы как приточной, так и вытяжной вентиляции. Вентиляторы могут устанавливаться в любом положении.

Применяемые материалы

Корпус вентилятора изготавливается из прочного пластика.

В вентиляторах используются однофазные асинхронные двигатели с внешним ротором и с назад загнутыми лопатками. Для защиты от перегрева все электродвигатели оснащены встроенными термоконтактами с автоматическим перезапуском.

Регулирование оборотов электродвигателя осуществляется за счет изменения подаваемого напряжения. Рекомендуется использовать электронные тиристорные (плавное изменение производительности) или трансформаторные (ступенчатое изменение производительности) регуляторы.

Монтаж

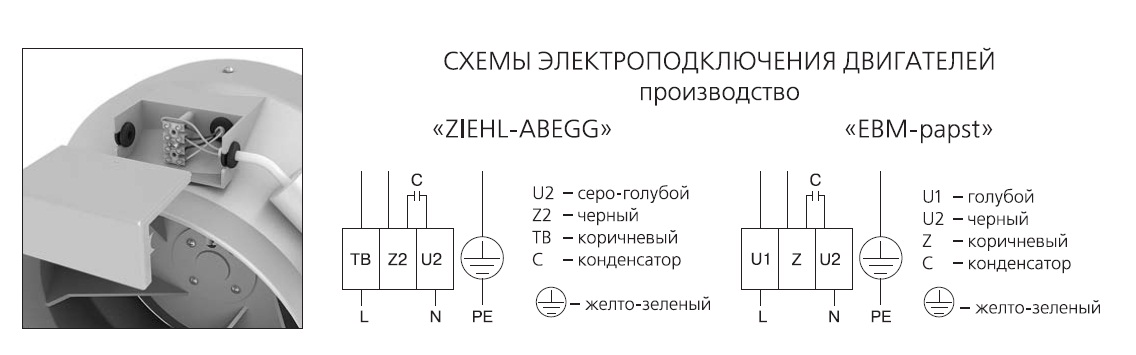

Радиальные вентиляторы для круглых каналов КВР поставляются полностью в собранном виде, готовые к подключению. Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом. Электрические параметры должны соответствовать спецификации на шильдике вентилятора. Вся электропроводка и соединения должны быть выполнены в соответствии с правилами технической безопасности. Электрическое подключение должно выполняться в соответствии со схемой подключения, приведенной в клеммной коробке, согласно маркировке клемм. Вентиляторы должны быть заземлены. Вентиляторы помещаются в воздуховод так, чтобы направление потока воздуха соответствовало стрелке на корпусе. Вентиляторы должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания. Монтаж вентиляторов осуществляется как на вытяжке, так и на притоке системы вентиляции и кондиционирования воздуха (рис. 1 и рис. 2). Установку и снятие вентиляторов облегчают быстроразъемные хомуты. Быстроразъемные хомуты предотвращают передачу вибрации на воздуховод. При соединении вентиляторов с другими элементами вентиляционных систем необходимо использовать герметизирующие уплотнители на стыках. Вентиляторы при поставке не имеют никаких элементов крепления.

Обслуживание

Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя.

Перед обслуживанием убедитесь, что:

• Прекращена подача напряжения.
• Рабочее колесо вентилятора полностью остановилось.
• Двигатель и рабочее колесо полностью остыли.

При очистке вентилятора:

• Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением.
• Следите, чтобы не нарушалась балансировка рабочего колеса вентилятора и отсутствовали его перекосы.
• В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос.
