Шумоглушитель КШГ

Общие сведения

Глушители шума предназначены для снижения аэродинамического шума, создаваемого вентиляторами, кондиционерами, отопительными агрегатами, воздухорегулирующими  устройствами (дросселями, шиберами, диафрагмами, клапанами, задвижками, заслонками), а также шума, возникающего в элементах воздуховодов (поворотах, разветвлениях и т.п.) и распространяющегося по воздуховодам.

Основной источник шума в системах вентиляции, кондиционирования воздуха и воздушного отопления – вентилятор, причем преобладающим является аэродинамический шум, имеющий широкополосный спектр. Глушители применяются, как на притоке, так и на вытяжке при непосредственной установке в канал систем вентиляции и кондиционирования. Перемещаемый воздух или другие невзрывоопасные газовые смеси не должны содержать клейких, волокнистых и агрессивных примесей.

Допускаемая скорость движения потока воздуха в глушителе, устанавливаемом на конечном участке воздуховода (концевом глушителе), может быть ориентировочно выбрана по таблице 1 в зависимости от допускаемого уровня звука (в дБА) в помещении. Для центральных глушителей допускаемая скорость может быть вдвое больше значений, указанных в таблице 1. При этом допускаемая скорость движения воздуха в глушителях не должна превышать15 м/с. Глушители монтируются вне зависимости от пространственной ориентации, сохраняя работоспособность. Перед глушителем рекомендуется устанавливать воздуховод длиной не менее 1—1,5 м для выравнивания скорости воздуха по сечению воздуховода. Для значительного снижения уровня шума можно использовать несколько глушителей, установленных друг за другом.

Допустимая температура окружающей среды от -40۫۫  до + 70۫۫ С. Глушители шума изготавливаются для эксплуатации в климатическом исполнении У, категории размещения 3 по ГОСТ 15150-69.

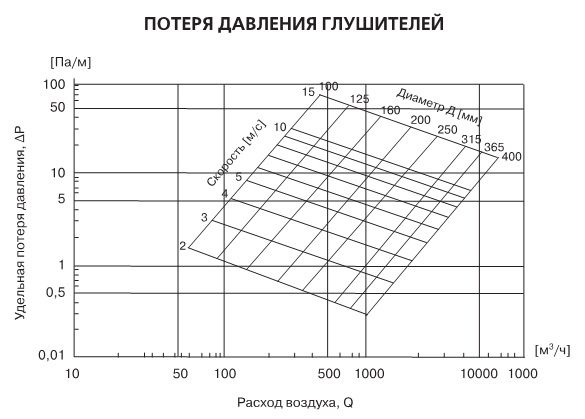

Тип и размер глушителя следует выбирать в зависимости от: величины расхода воздуха и допускаемой скорости потока; требуемого по расчету снижения октавных уровней звукового давления; располагаемого места для установки глушителя. Трубчатые глушители рекомендуется применять при размерах воздуховодов до 500 мм, пластинчатые при больших размерах. При одинаковых расходах воздуха предпочтение следует отдавать трубчатым глушителям, имеющим меньшее гидравлическое сопротивление.

Глушители выпускаются в соответствии с ТУ 4863-005-78559458-2010 и отвечают требованиям нормативных документов ГОСТ 12.1.003, ГОСТ 12.1.012, ГОСТ 12.2.007.0.

Конструкция

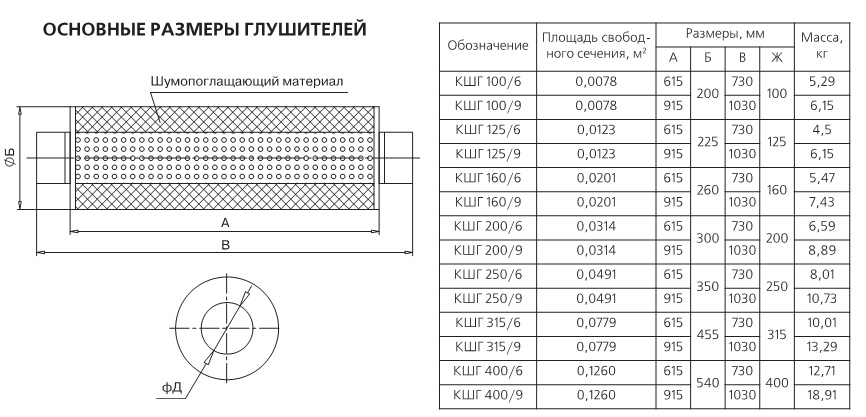

Корпус глушителя трубчатого круглого изготовлен из оцинкованного стального листа (по желанию корпус глушителя может быть изготовлен из нержавеющего стального листа). Звукопоглощающий материал: минеральная вата; толщина слоя - 50 -100 мм. Защитное покрытие: перфорированный оцинкованный стальной лист толщиной 0,7 мм (диаметр отверстий- 12 мм, шаг- 20 мм) обтянутый стеклотканью или толщиной 0,55 мм (диаметр отверстий - 3 мм, шаг- 5 мм) без ткани.
