Вентилятор УВОП
Назначение:
Вентиляторы могут работать без ограничений по мощности во всем диапазоне производительности.
Вентиляторы могут устанавливаться в любом положении (горизонтально, вертикально, наклонно).
Конфузор на входе в вентилятор необходим для выравнивания потока и снижения входного сопротивления. Конфузор рекомендуется устанавливать, если вентилятор является первым агрегатом в сети. При наличии протяженной входной магисттрали установка конфузора на входе в вентилятор не требуется.
Диффузор на выходе вентилятора необходим для частичного использования динамического давления и уменьшения потерь давления в напорной магистрали.
Изготавливаются по ТУ-4861-021-52586529-08
Семейство УВОП обеспечивает расход до 120000 м3/ч и давление до 1350 Па, лопасти рабочих колес изготавливаются из алюминиевых сплавов или пластмассы.
Допускается перемещение воздуха с температурой от -40 до +40°С, без твердых, агрессивных и взрывоопасных примесей.
Корпус вентилятора изготовлен из стали, рабочие колеса динамически отбалансированы. Непосредственный привод рабочего колеса осуществляется общепромышленными электродвигателями отечественного или западноевропейского производства в трехфазном исполнении. Регулирование частоты вращения возможно частотным преобразователем или переключением обмоток статора многоскоростных двигателей.
- для подпора воздуха в системах противопожарной защиты для подачи свежего воздуха при пожаре;
- в системах общеобменной вентиляции для работы как с короткой сетью воздуховодов, так и без нее.
Вентиляторы могут работать без ограничений по мощности во всем диапазоне производительности.
Вентиляторы могут устанавливаться в любом положении (горизонтально, вертикально, наклонно).
Конфузор на входе в вентилятор необходим для выравнивания потока и снижения входного сопротивления. Конфузор рекомендуется устанавливать, если вентилятор является первым агрегатом в сети. При наличии протяженной входной магисттрали установка конфузора на входе в вентилятор не требуется.
Диффузор на выходе вентилятора необходим для частичного использования динамического давления и уменьшения потерь давления в напорной магистрали.
Изготавливаются по ТУ-4861-021-52586529-08
Семейство УВОП обеспечивает расход до 120000 м3/ч и давление до 1350 Па, лопасти рабочих колес изготавливаются из алюминиевых сплавов или пластмассы.
Допускается перемещение воздуха с температурой от -40 до +40°С, без твердых, агрессивных и взрывоопасных примесей.
Корпус вентилятора изготовлен из стали, рабочие колеса динамически отбалансированы. Непосредственный привод рабочего колеса осуществляется общепромышленными электродвигателями отечественного или западноевропейского производства в трехфазном исполнении. Регулирование частоты вращения возможно частотным преобразователем или переключением обмоток статора многоскоростных двигателей.
Технические характеристики
Показать
| Наименование | № | Мощность двигателя, кВт | Скорость вращения, об/мин | Фазность, ~ | Производительность, м3/ч, до | ... | Цена, руб. |
|---|---|---|---|---|---|---|---|
| УВОП А | 5 | 1,10 | 3000 | 3 | 11000 | 18 319.00 | |
| УВОП Б | 5 | 1,50 | 3000 | 3 | 11000 | 20 014.00 | |
| УВОП В | 5 | 2,20 | 3000 | 3 | 15000 | 20 200.00 | |
| УВОП Г | 5 | 3,00 | 3000 | 3 | 18000 | 22 276.00 | |
| УВОП Д | 5 | 4,00 | 3000 | 3 | 22000 | 24 990.00 | |
| УВОП А | 6,3 | 5,50 | 3000 | 3 | 22000 | 30 530.00 | |
| УВОП Б | 6,3 | 5,50 | 3000 | 3 | 25000 | 30 530.00 | |
| УВОП В | 6,3 | 5,50 | 3000 | 3 | 31000 | 30 079.00 | |
| УВОП Г | 6,3 | 7,50 | 3000 | 3 | 30000 | 32 187.00 | |
| УВОП Д | 6,3 | 11,00 | 3000 | 3 | 39000 | 35 416.00 | |
| УВОП А | 8 | 11,00 | 3000 | 3 | 42000 | 49 367.00 | |
| УВОП Б | 8 | 15,00 | 3000 | 3 | 55000 | 61 349.00 | |
| УВОП В | 8 | 18,50 | 3000 | 3 | 60000 | 67 303.00 | |
| УВОП Г | 8 | 22,00 | 3000 | 3 | 62000 | 75 566.00 | |
| УВОП А | 8 | 4,00 | 1500 | 3 | 37000 | 35 386.00 | |
| УВОП Б | 8 | 5,50 | 1500 | 3 | 41000 | 37 959.00 | |
| УВОП В | 8 | 5,50 | 1500 | 3 | 46000 | 37 959.00 | |
| УВОП Г | 8 | 7,50 | 1500 | 3 | 49000 | 38 571.00 | |
| УВОП Д | 8 | 7,50 | 1500 | 3 | 40000 | 40 589.00 | |
| УВОП Е | 8 | 11,00 | 1500 | 3 | 51000 | 41 700.00 | |
| УВОП Ж | 8 | 11,00 | 1500 | 3 | 45000 | 43 812.00 | |
| УВОП А | 10 | 3,00 | 1500 | 3 | 28000 | 34 329.00 | |
| УВОП Б | 10 | 4,00 | 1500 | 3 | 38000 | 36 695.00 | |
| УВОП В | 10 | 5,50 | 1500 | 3 | 50000 | 40 025.00 | |
| УВОП Г | 10 | 7,50 | 1500 | 3 | 59000 | 40 025.00 | |
| УВОП Д | 10 | 11,00 | 1500 | 3 | 70000 | 43 740.00 | |
| УВОП Е | 10 | 15,00 | 1500 | 3 | 79000 | 44 615.00 | |
| УВОП А | 10 | 0,75 | 1000 | 3 | 18000 | 45 237.00 | |
| УВОП Б | 10 | 1,50 | 1000 | 3 | 25000 | 45 545.00 | |
| УВОП В | 10 | 2,20 | 1000 | 3 | 33000 | 47 012.00 | |
| УВОП Г | 10 | 2,20 | 1000 | 3 | 38000 | 48 964.00 | |
| УВОП Д | 10 | 3,00 | 1000 | 3 | 46000 | 56 577.00 | |
| УВОП Е | 10 | 4,00 | 1000 | 3 | 51000 | 64 208.00 | |
| УВОП А | 12,5 | 15,00 | 1500 | 3 | 75000 | 66 243.00 | |
| УВОП Б | 12,5 | 22,00 | 1500 | 3 | 99000 | 68 572.00 | |
| УВОП В | 12,5 | 30,00 | 1500 | 3 | 118000 | 81 555.00 | |
| УВОП Г | 12,5 | 45,00 | 1500 | 3 | 140000 | 85 765.00 | |
| УВОП А | 12,5 | 5,50 | 1000 | 3 | 57000 | 79 161.00 | |
| УВОП Б | 12,5 | 7,50 | 1000 | 3 | 71000 | 103 472.00 | |
| УВОП В | 12,5 | 11,00 | 1000 | 3 | 91000 | 112 436.00 | |
| УВОП Г | 12,5 | 15,00 | 1000 | 3 | 108000 | 122 704.00 |

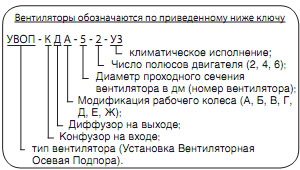

Обозначение вентилятора УВОП

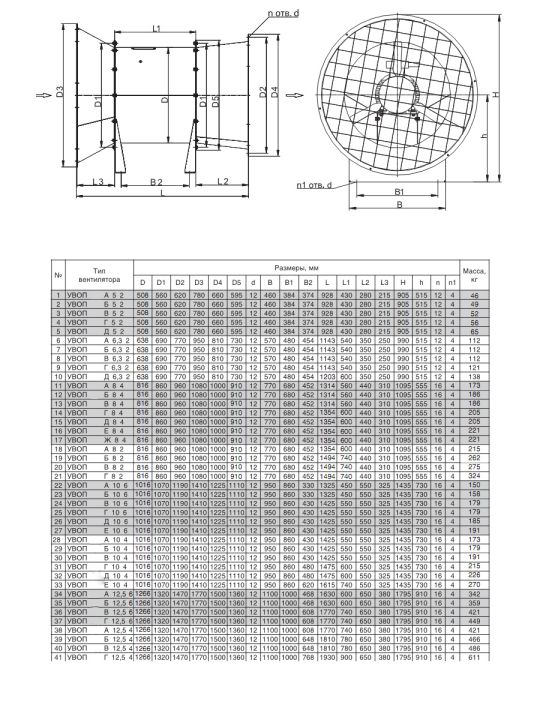

Габаритные размеры вентилятора УВОП

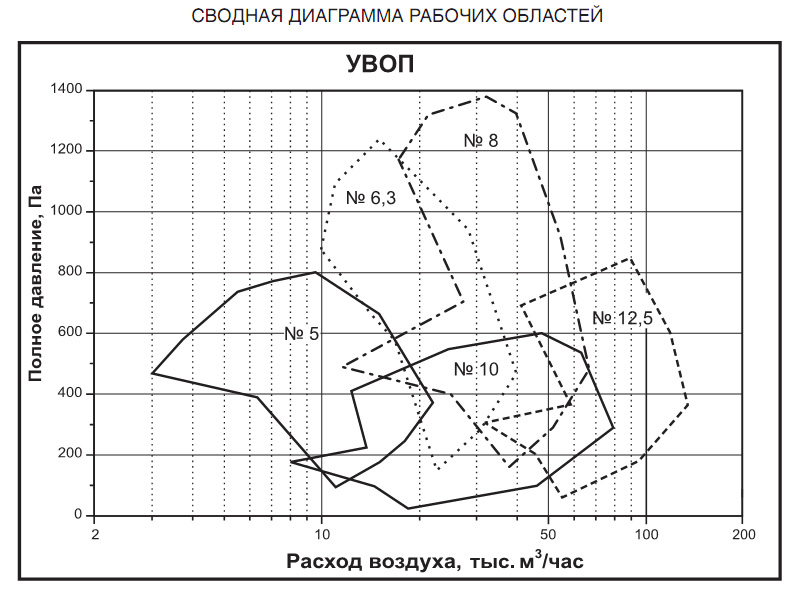

Сводная диаграмма рабочих областей

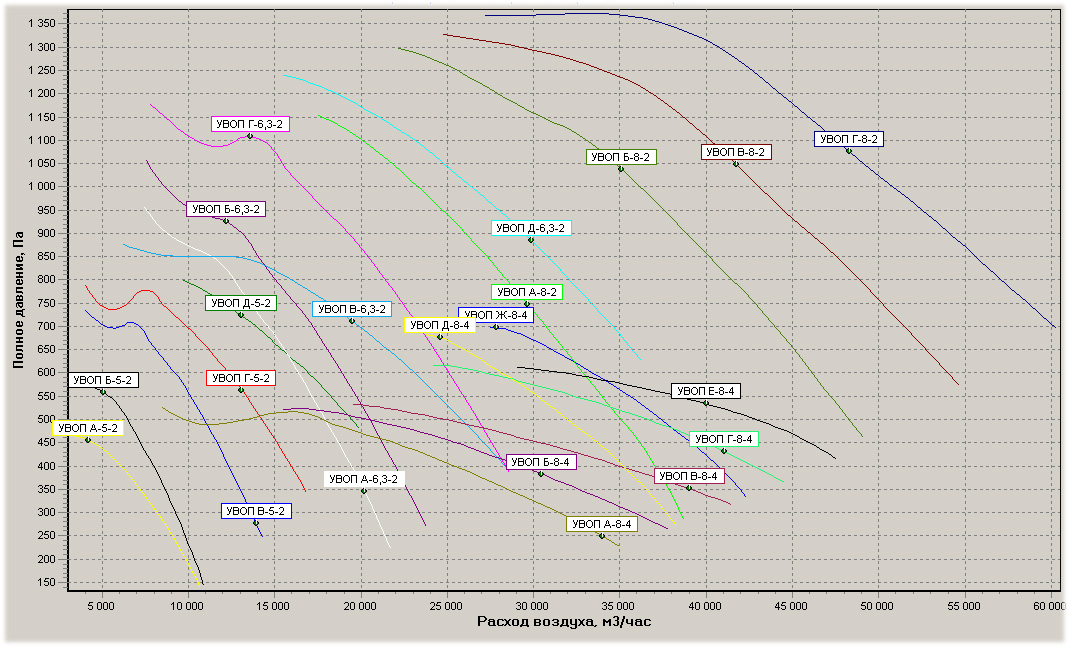

Диаграмма.Вентилятор УВОП 5..8

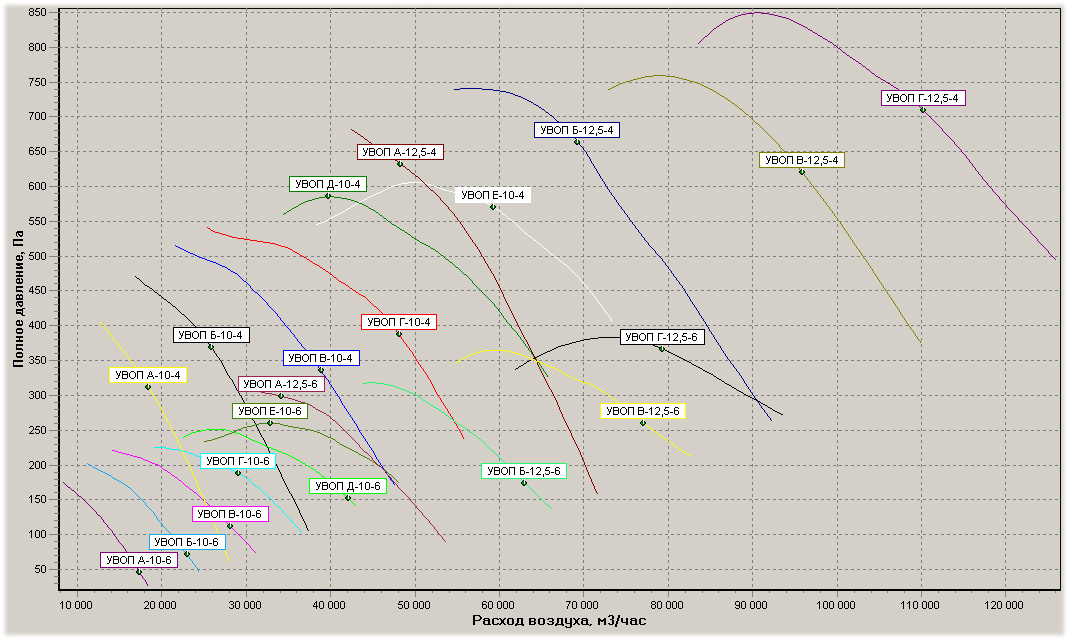

Диаграмма.Вентилятор УВОП 10..12,5
Страна происхождения: Россия
Цена: от 18 319.00 руб.
