Вентилятор AJR(B)

Общие сведения

Струйные вентиляторы AJR предназначены для встраивания в подземных и крытых автостоянках и служат системой удаления воздуха в них. Исполнение (B) может быть также использовано для дымоудаления (300 град./2 часа).

Рекомендации по применению

Струйные вентиляторы могут быть использованы для отвода тёплого воздуха, угарного газа и дымового газа(B), самостоятельно или вместе с другими струйными вентиляторами. Струйные вентиляторы типа (B) пригодны для отвода дымового газа, а также тёплого воздуха или угарного газа, и таким образом выполняют двойную функцию. Струйные вентиляторы служат системой удаления воздуха или дымового газа в подземных и крытых автостоянках.

Струйные вентиляторы разработаны для горизонтального подпотолочного подвешивания. Крепление
выполняется с помощью монтажных кронштейнов на вентиляторе у типа AJR. Струйные вентиляторы должны быть монтированы так, чтобы они могли свободно подсасывать и свободно выдувать, только это может гарантировать оптимальную эксплуатацию. Для оптимального направления рабочей струи в качестве принадлежностей предлагаются дефлекторы, направляющие струю воздуха в обход возможных препятствий, как, например, потолочных колонн.

Не разрешается использовать струйные вентиляторы во взрывоопасных зонах. Вентиляторы непригодны для отсасывания пылесодержащих или агрессивных сред или же сред с таким содержанием пыли, при котором отложение пыли на лопатках и корпусе вентилятора может воздействовать на его эксплуатацию.

• максимально допустимые эксплуатационные данные на типовой табличке действительны для плотности воздуха p=1,2 кг/м³ и при максимальной влажности воздуха 80 %. Вентиляторы рассчитаны для температуры окружающей среды максимально55 °C (соблюдать данные типовой таблички). Температура рабочей среды не должна превышать 55 °C и опускаться ниже–20°C.

• вентиляторы дымоудаления могут быть использованы также для отвода угарного газа. Температурная стойкость вентиляторов дымоудаления указана на типовой табличке (например, 300°C/120 мин.).

Конструкция

Данный вентилятор является осевым вентилятором с непосредственным приводом, двигатель расположен непосредственно в воздушном потоке. Всасываемый воздух направляется через двигатель. Наружную оболочку вентилятора образует трубчатый корпус из горячекатаной оцинкованной листовой стали, оснащённый с обеих сторон соответственно напрессованным фланцем с отверствиями. Со сторон всасывания и нагнетания установлены шумоглушители. Шумоглушители оснащены втянутыми сопламии защитными решётками из оцинкованной листовой стали. Шумозащита вокруг всего блока вентилятора является негорючей согласно нормамДИН4102 и директиве ЕС97/69. У шумоглушителя со стороны нагнетания имеется направляющий крест для оптимальной стабилизации струи воздуха. Для оптимального направления струи воздуха в качестве принадлежности к шумоглушителю со стороны нагнетания предлагается дефлектор (поставляется отдельно) из оцинкованной листовой стали. На вентиляторе уже монтированы приспособления для подвешивания из оцинкованной листовой стали.

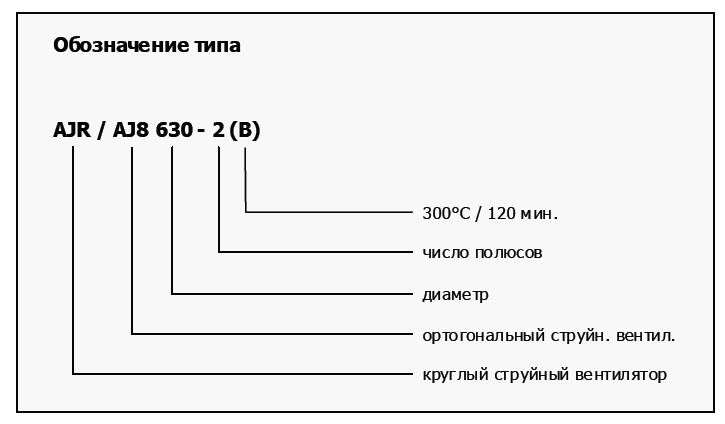

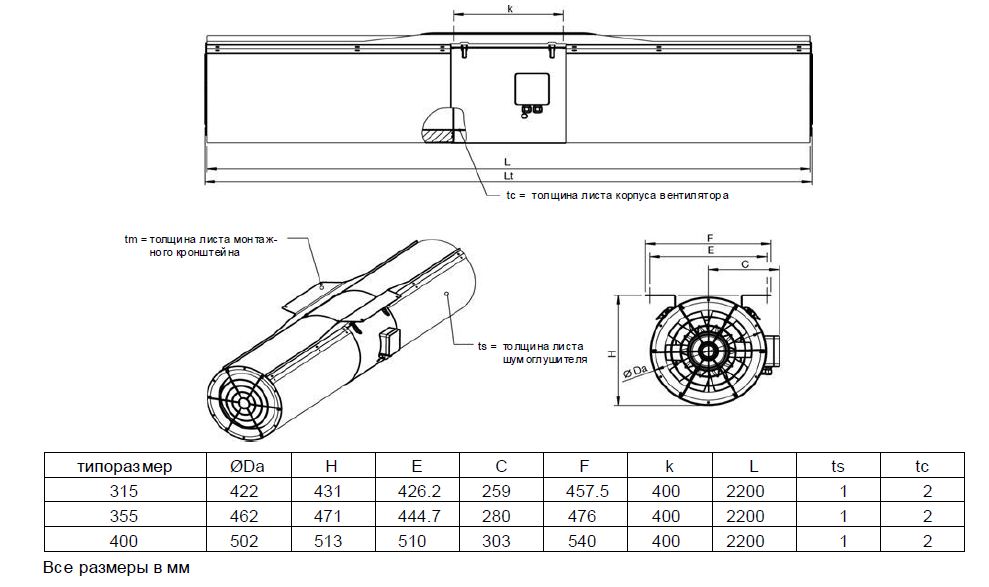

AJR - круглое исполнение

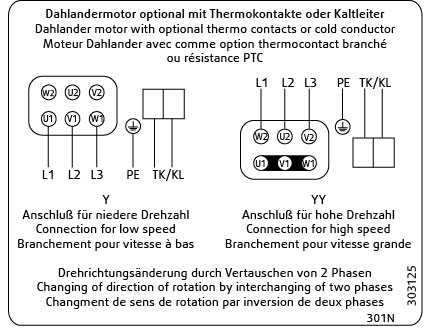

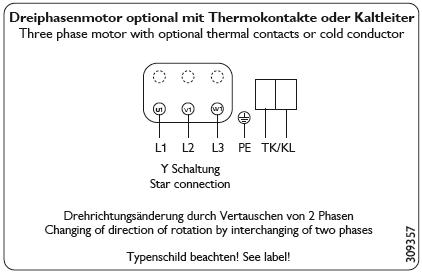

• Вентиляторы для нормальных температур оснащены трёхфазными двигателями(400 В, 50 Гц) со встроенным позистором(PTC). Вид защиты электродвигателя- IP 55, класс изоляции F, у вентиляторов дымоудаления IP 54, класс изоляции H. Возможно двухступенчатое исполнение в виде схемы Даландера.
• Двигатель с крыльчаткой установлен на стабильной несущей конструкции из оцинкованной осаждением листовой стали.
• Осевая крыльчатка исполнена из алюминиевого литейного сплава и оснащена профилированными лопастямии эффективным относительным диаметром ступицы. Конструкция ступицы позволяет плавно переставлять угол лопастей в состоянии покоя. Динамическая балансировка производится согласно ISO 1940 T1, класс G 6,3.
• Электроподсоединение осуществляется с помощью установленной снаружи на корпусе клеммной коробки, стандартное исполнение из полипропилена, класс изоляции IP 66. Исполнение для дымоудаления(B) aus алюминиевого литейного сплава имеет класс изоляции IP 66.

Двигатель

Стандартные двигатели струйных вентиляторов пригодны для эксплуатации с частотным преобразователем. При работе вентиляторов с преобразователем частоты требуется термозащита с помощью позистора (PTC) в двигателе. Это не является стандартом в исполнении для дымоудаления(B). Тогда в случае дымоудаления заказчику следует шунтировать защиту двигателя.

---
