Cтруйные диффузоры JSR
Круглый многоэлементный диффузор. Направление потока и модель распределения потока диффузора регулируются.
Назначение
JSR - это круглый многоэлементный диффузор для подачи воздуха на большие площади, который может устанавливаться на камеру статического давления или воздуховод. Модель рассеянного потока (короткая струя) или концентрированного потока (длинная струя) можно установить, повернув внутренний конус диффузора на 180°. Диффузор может крепиться на стену или на потолок, и применим как для систем воздушного отопления, так и для систем кондиционирования. Для изменения направления потока, внутренний конус диффузора может быть повернут на угол до 15° или 30°, в зависимости от модели распределения.
Конструкция
JSR изготовлен из оцинкованной листовой стали и покрыт белой порошковой краской (RAL 9010-80) и поставляется в следующих диаметрах: ø200, ø250, ø315, ø400 и ø500.
Монтаж
Диффузор устанавливается непосредственно на спиральный воздуховод и крепится заклепками. Если диффузор крепится к камере статического давления, то длина прямого участка воздуховода до приточного короба должна составлять 4 диаметра воздуховода.
Принадлежности:
Назначение
JSR - это круглый многоэлементный диффузор для подачи воздуха на большие площади, который может устанавливаться на камеру статического давления или воздуховод. Модель рассеянного потока (короткая струя) или концентрированного потока (длинная струя) можно установить, повернув внутренний конус диффузора на 180°. Диффузор может крепиться на стену или на потолок, и применим как для систем воздушного отопления, так и для систем кондиционирования. Для изменения направления потока, внутренний конус диффузора может быть повернут на угол до 15° или 30°, в зависимости от модели распределения.
Конструкция
JSR изготовлен из оцинкованной листовой стали и покрыт белой порошковой краской (RAL 9010-80) и поставляется в следующих диаметрах: ø200, ø250, ø315, ø400 и ø500.
Монтаж
Диффузор устанавливается непосредственно на спиральный воздуховод и крепится заклепками. Если диффузор крепится к камере статического давления, то длина прямого участка воздуховода до приточного короба должна составлять 4 диаметра воздуховода.
Принадлежности:
Технические характеристики
Показать
| Наименование | Диаметр присоединения воздуховода, мм | Цена, руб. |
|---|---|---|
| JSR | 200 | под расчет |
| JSR | 250 | под расчет |
| JSR | 315 | под расчет |
| JSR | 400 | под расчет |
| JSR | 500 | под расчет |
Габаритные размеры диффузоров JSR

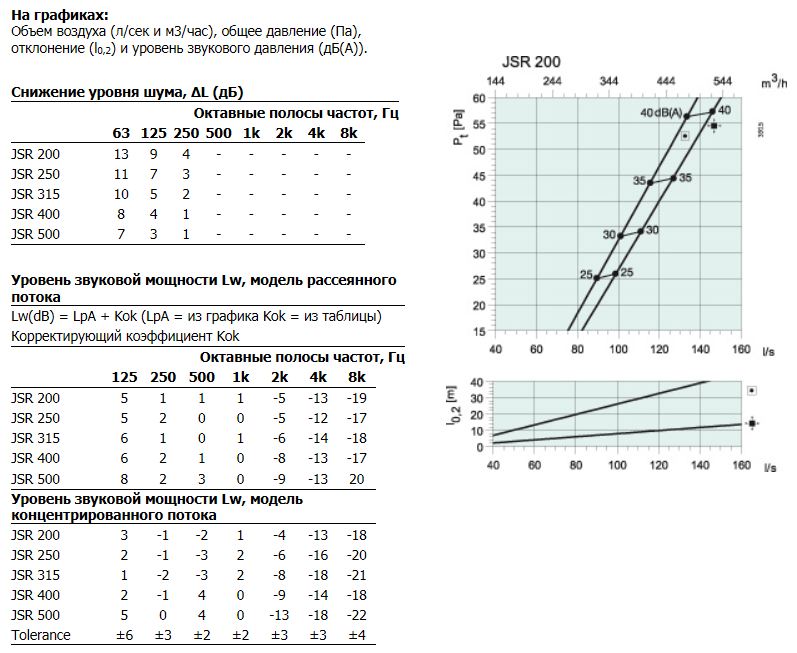

Характеристики JSR-200

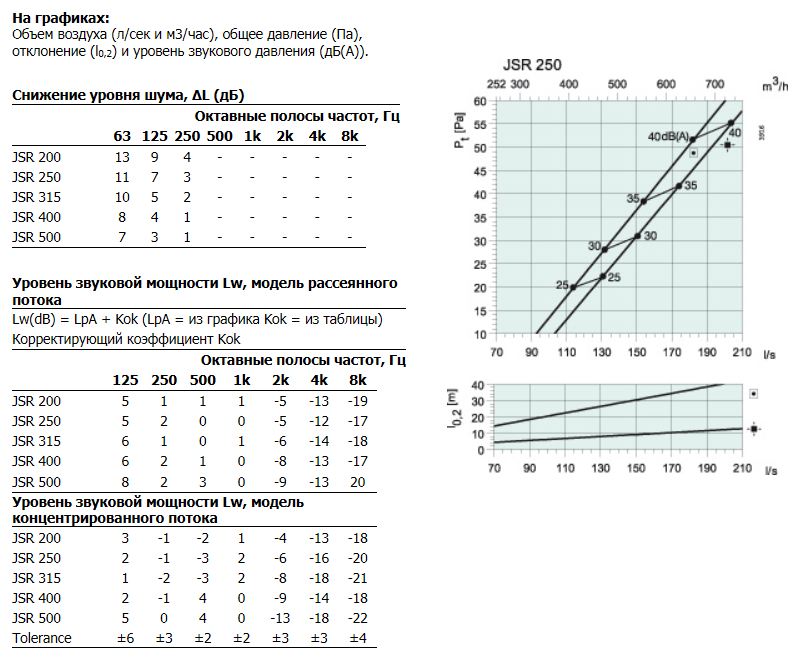

Характеристики JSR-250

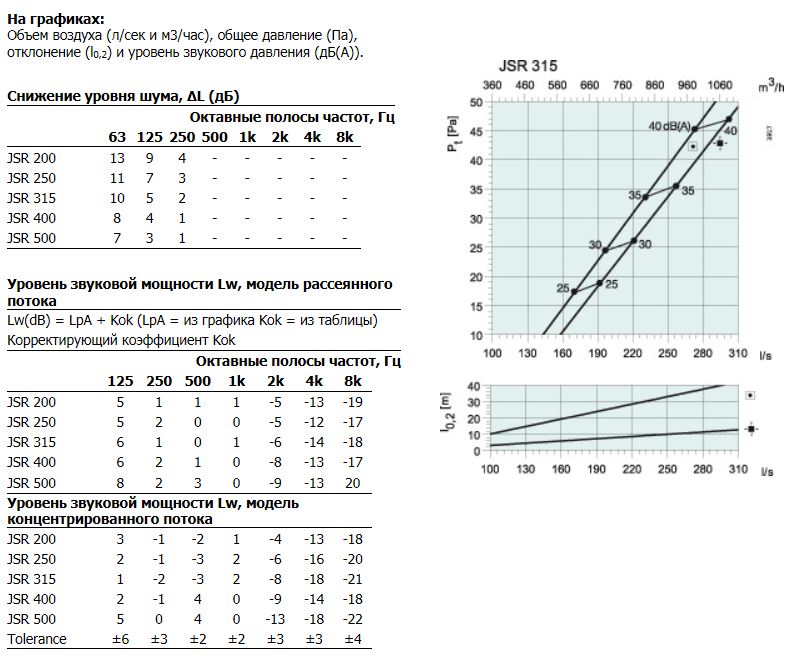

Характеристики JSR-315

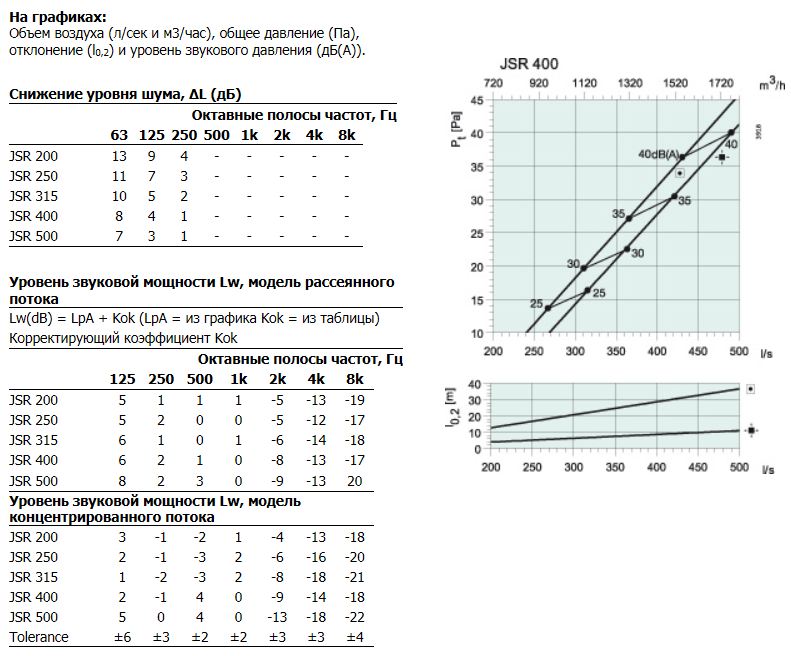

Характеристики JSR-400

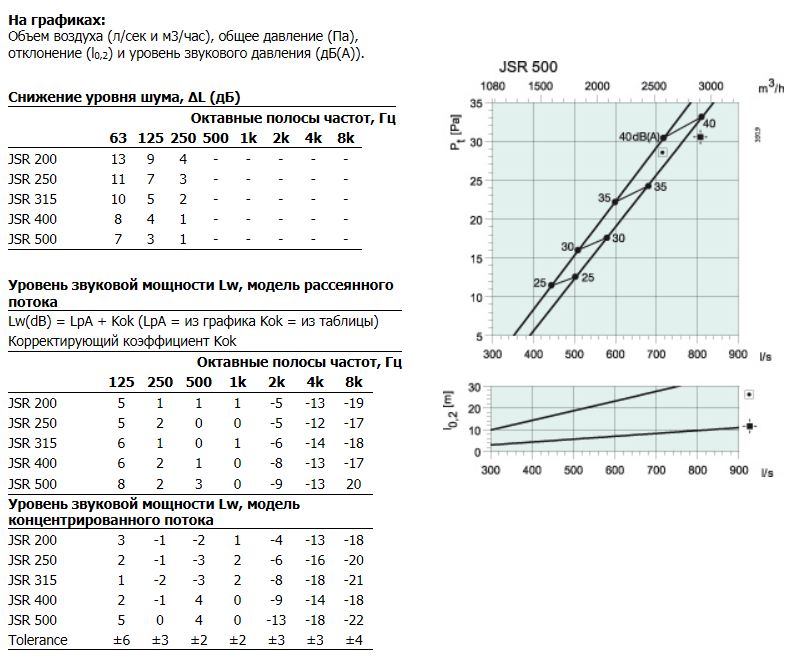

Характеристики JSR-500
Инструкция по монтажу JSR
Страна происхождения: Швеция
Цена: под расчет
