Вытяжные диффузоры TSF
TSF – перфорированный вытяжной диффузор для потолочного монтажа. Воздухораспределительная камера PER или ирисовый клапан SPI применяются для регулирования воздушного потока.
Конструкция
Поставляются диффузоры TSF семи типоразмеров 100-400. Для монтажа в подвесном потолке типоразмеров 250-400 монтажная пластина не требуется. TSF состоит из перфорированной лицевой панели и стального корпуса. Корпус оснащен соединительным патрубком с резиновым уплотнением. TSF покрыт белой порошковой краской (RAL 9010-80). Лицевая панель снимается, обеспечивая простой доступ к воздуховоду.
Монтаж
Для монтажа диффузора снимите лицевую панель. Закрепите диффузор заклепками и установите лицевую панель в исходное положение. При подсоединении к воздухораспределительной камере PER длина прямого воздуховода до камеры должна составлять 4 диаметра воздуховода. Для монтажа моделей TSF 100-200 в подвесном потолке применяется монтажная пластина Sinus-P-600. Модели 250-400 устанавливаются без монтажной пластины. Размеры монтажного отверстия указаны в таблице размеров.
Принадлежности:
Конструкция
Поставляются диффузоры TSF семи типоразмеров 100-400. Для монтажа в подвесном потолке типоразмеров 250-400 монтажная пластина не требуется. TSF состоит из перфорированной лицевой панели и стального корпуса. Корпус оснащен соединительным патрубком с резиновым уплотнением. TSF покрыт белой порошковой краской (RAL 9010-80). Лицевая панель снимается, обеспечивая простой доступ к воздуховоду.
Монтаж
Для монтажа диффузора снимите лицевую панель. Закрепите диффузор заклепками и установите лицевую панель в исходное положение. При подсоединении к воздухораспределительной камере PER длина прямого воздуховода до камеры должна составлять 4 диаметра воздуховода. Для монтажа моделей TSF 100-200 в подвесном потолке применяется монтажная пластина Sinus-P-600. Модели 250-400 устанавливаются без монтажной пластины. Размеры монтажного отверстия указаны в таблице размеров.
Принадлежности:
- SPI - Ирисовый клапан для контроля и регулирования расхода воздуха
- PER - Камера статического давления
Цены рассчитаны по курсу евро, равному 43,47 на дату формирования прайс-листа (13.09.2013).
Технические характеристики
Показать
| Наименование | Диаметр присоединения воздуховода, мм | Цена, руб. |
|---|---|---|
| TSF | 100 | под расчет |
| TSF | 125 | под расчет |
| TSF | 160 | под расчет |
| TSF | 200 | под расчет |
| TSF | 250 | под расчет |
| TSF | 315 | под расчет |
| TSF | 400 | под расчет |

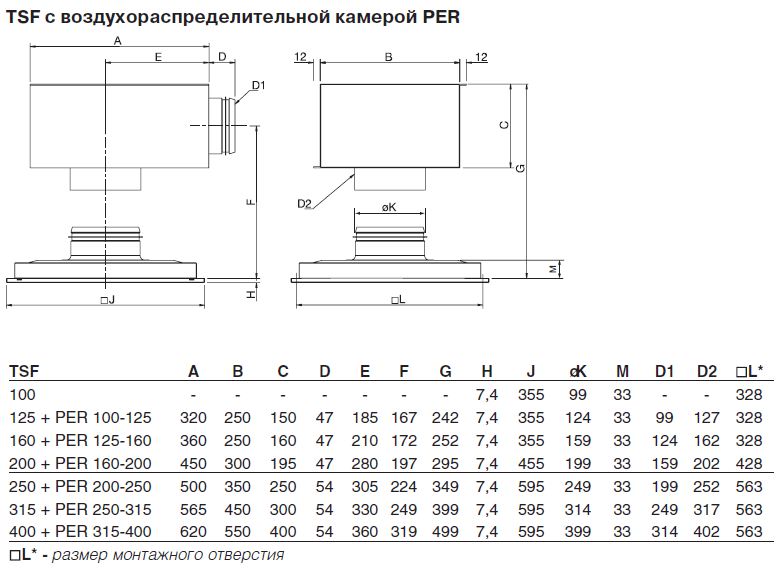

Габаритные размеры вытяжных диффузоров TSF

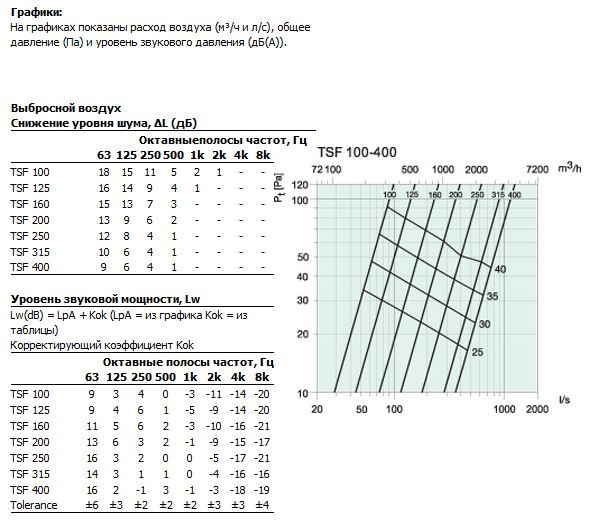

Характеристики TSF-100
Характеристики TSF-125

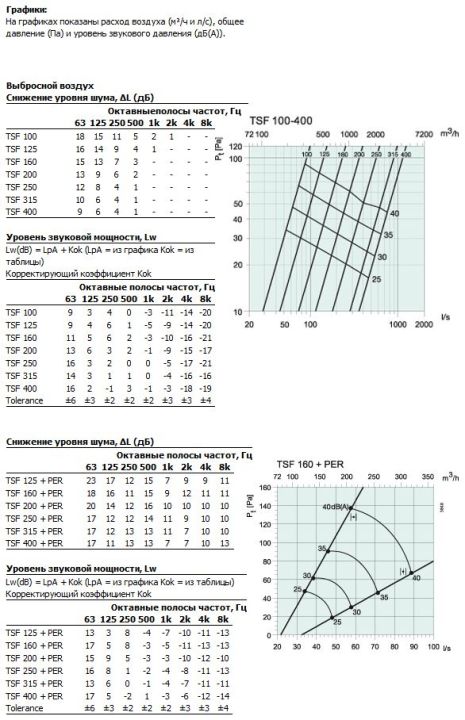

Характеристики TSF-160

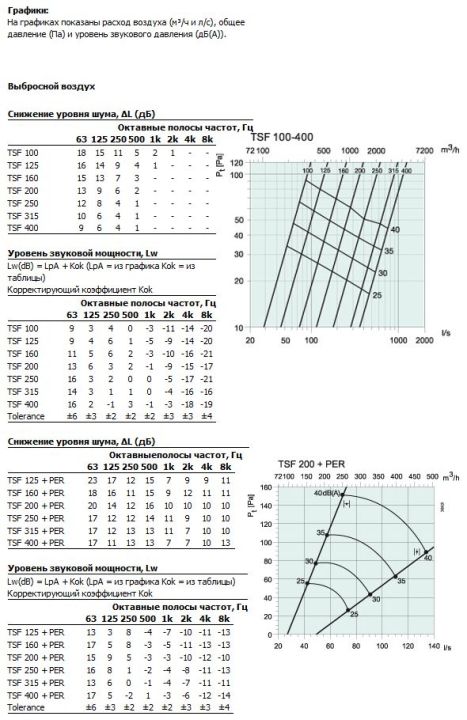

Характеристики TSF-200

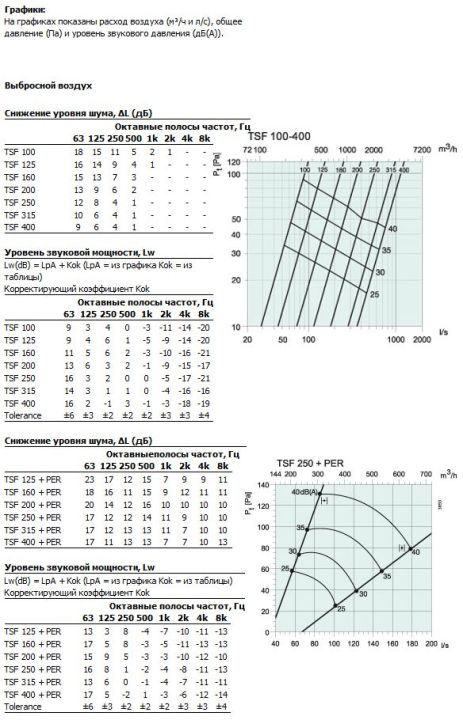

Характеристики TSF-250
Характеристики TSF-315

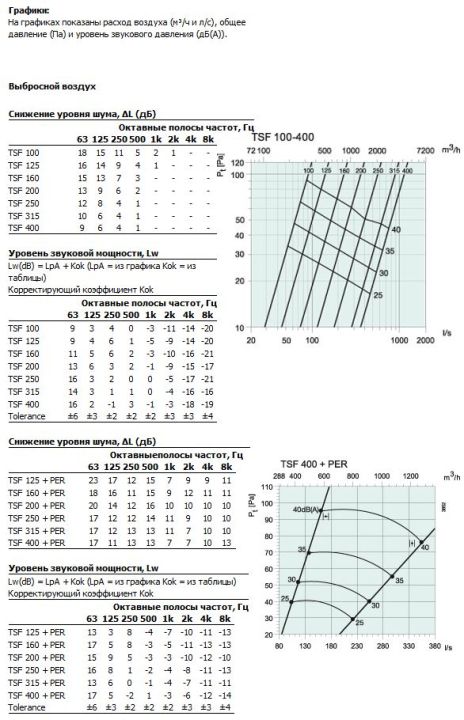

Характеристики TSF-400

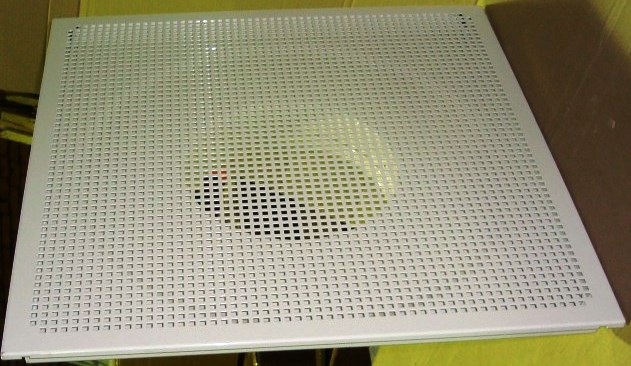

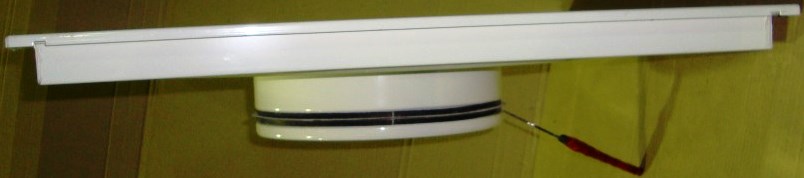

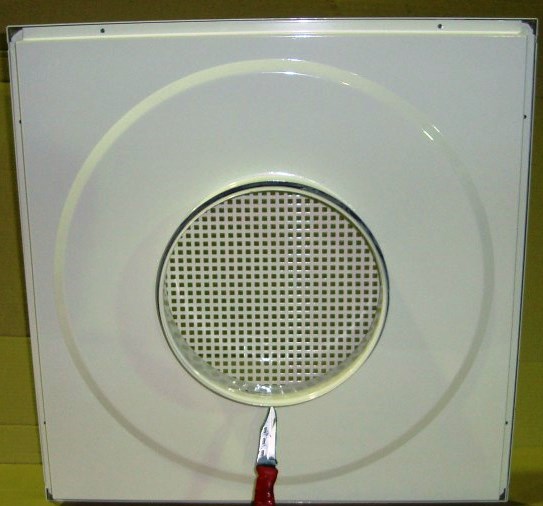

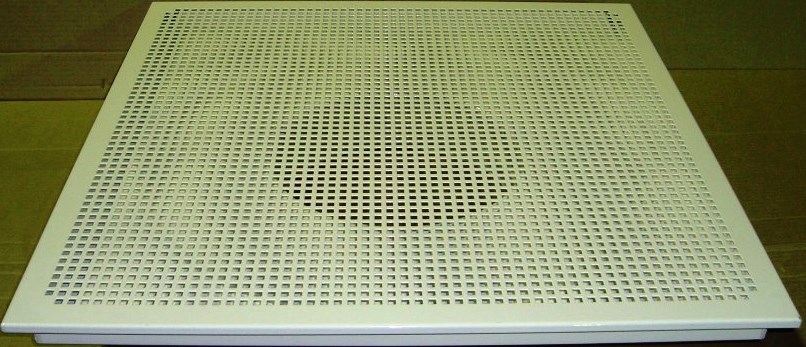

Вытяжной диффузор TSF-100

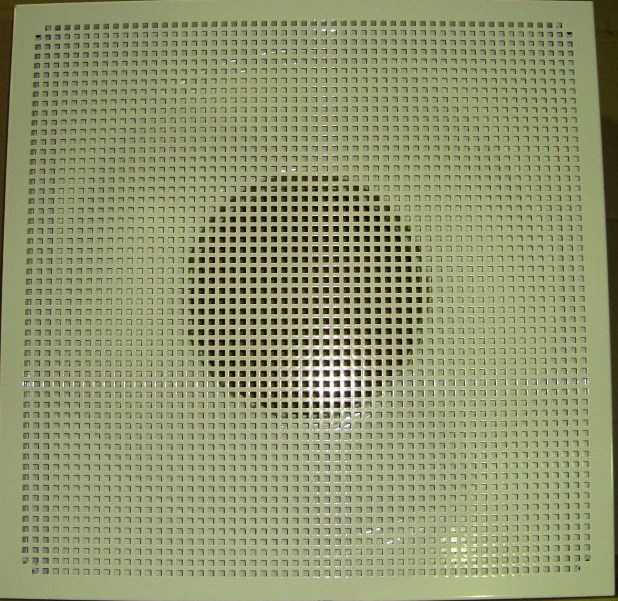

Вытяжной диффузор TSF-100

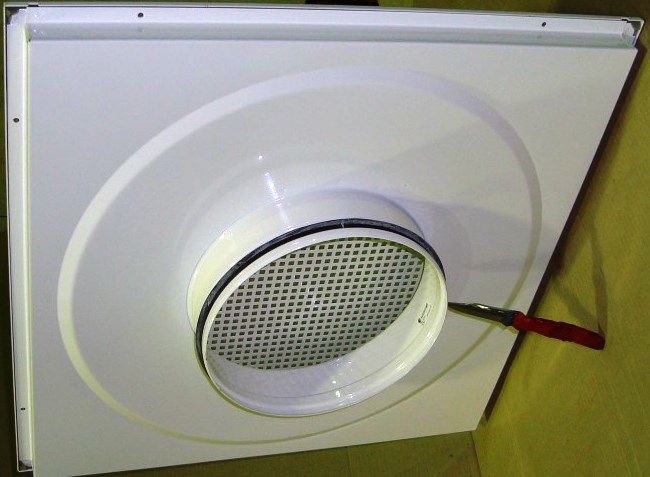

Вытяжной диффузор TSF-100

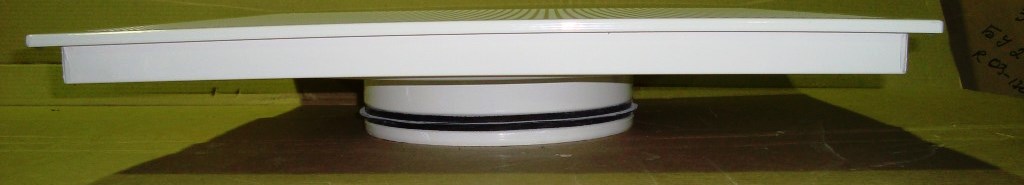

Вытяжной диффузор TSF-100
Вытяжной диффузор TSF-100
Вытяжной диффузор TSF-100
Вытяжной диффузор TSF-100
Страна происхождения: Швеция
Цена: под расчет
