Узлы тепловые элеваторные

Общие сведения

Тепловые элеваторные узлы предназначены для присоединения местной системы отопления к источнику теплоснабжения (тепловым сетям) при необходимости снижения температуры воды, поступающей из тепловой сети, путем подмешивания к ней части обратной воды от системы отопления и располагаемом напоре перед элеватором, достаточном для его работы, а также для контроля за параметрами работы местной системы отопления.

Проектирование элеваторных узлов и выбор их основных элементов должны выполняться компетентными специалистами.Правильному выбору оборудования способствует получение необходимых исходных данных согласно прилагаемому опросному листу.

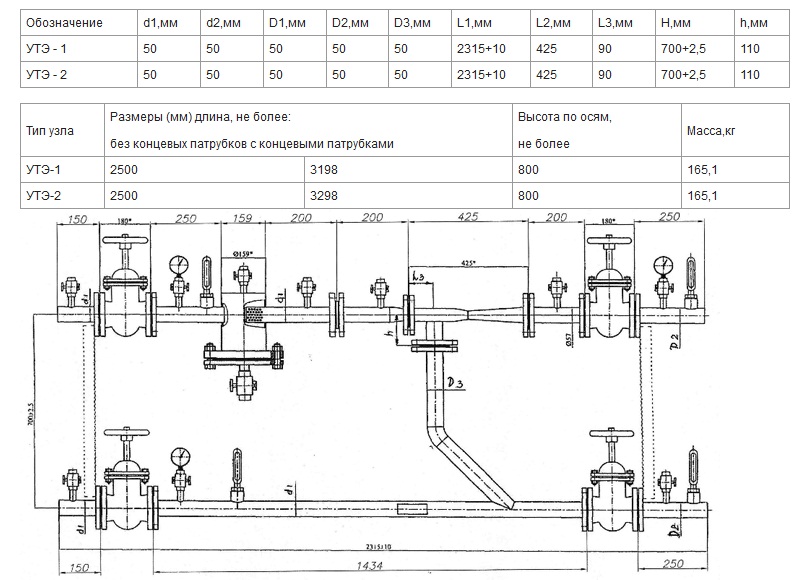

На приведенной схеме показана базовая простейшая комплектация элеваторного узла. При необходимости этот узел может быть дополнен различного рода регуляторами (расхода, подпора, перепада давления), ответвлениями первичного и вторичного теплоносителей к различным потребителям, фильтрами тонкой очистки, приборами учета теплоты и т.д. в соответствии с технической необходимостью и заданием заказчика.

Размер L1 учитывает использование чугунных задвижек отечественного производств.
Размер H может сокращен по просьбе заказчика.
Типы и материалы запорной арматуры могут меняться по требованию заказчика.
Могут быть изготовлены элеваторные узлы УТЭ-0 для систем отопления с малым расходом тепла. Комплектация запорной,регулирующей арматурой и контрольно-измерительными приборами - по заданию заказчика.

Могут быть изготовлены элеваторные узлы УТЭ-0 для систем отопления с малым расходом тепла. Комплектация запорной, регулирующей арматурой и контрольно-измерительными приборами - по заданию заказчика.

Принцип работы элеваторного узла отопления

Назначение элеваторного узла. В любой системе отопления есть трубопровод (по нему горячая вода поступает от источника тепловой энергии («прямая» или «подача»)) и сами трубы (по ним уже охлажденная вода возвращается к генератору тепла («обратка»)). По разным причинам жидкость может подаваться с высокой температурой (от +150 до 130–105 °С), но согласно действующим нормам в системе потребителя она не должна превышать 95 °С. Если такое случается, необходимо провести предварительное охлаждение. Тогда начинает работать элеваторный узел отопления.

Принцип функционирования. Если говорить совсем простыми словами, то в случае, когда горячая вода из подающей магистрали имеет температуру выше +95 °С, она смешивается в элеваторе с охлажденной, которая поступает из обратного теплопровода. Только после этого жидкость может отправляться в систему отопления жилого помещения. Важные моменты:

выходную температуру воды нельзя регулировать;

только точный расчет гарантирует эффективную работу элеватора. Именно поэтому его следует доверить знающим специалистам;

перепад давления между подающей и обратной магистралью не должен выходить за пределы диапазона 0,8–2 бар.

Виды и плюсы использования элеваторных узлов

Виды оборудования. Элеваторный узел отопления представляет собой конструкционно простой механический элемент, принцип действия которого основан на законах гидравлики. Однако его нормальное, полноценное функционирование возможно лишь в случае профессионального исполнения, правильно проведенных расчетов и настроек. Для повышения эффективности элеваторы оснащаются электроприводом, который может регулировать диаметр сопла. Такое оборудование способно в автоматическом режиме регулировать температуру поступающего в систему отопления теплоносителя. Однако у такого прибора снижается степень надежности.

Плюсы использования узла. Ввиду отсутствия сложных элементов элеваторный узел отличается высокими показателями надежности. Также для работы ему не требуется подключение к какому-либо источнику питания. К другим его преимуществам относят:

эффективность функционирования независимо от изменений гидравлических или тепловых режимов в тепловых сетях;

отсутствие необходимости постоянного контроля. Регулировка параметров потока производится на стадии подбора;

демократичную стоимость при высокой эффективности.
