Клапан противодымной вентиляции ТКДМ

Условия эксплуатации

• Клапан устанавливается в вертикальных и горизонтальных проемах приточно-вытяжных каналов противодымной вентиляции, в перекрытиях, подвесных потолках и на ответвлениях воздуховодов;
• Применение клапана осуществляется в соответствии с требованиями СНиП 41–01-2003;
• Клапан не подлежит установке в помещениях категорий А и Б по взрывопожароопасности, окружающая среда не должна содержать агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и электроизоляцию;
• Вид климатического исполнения клапанов – У3 по ГОСТ 15150-69;
• Клапан с электромагнитным приводом Gruner может устанавливаться внутри помещений с температурой среды от -30° С до +40° С при отсутствии прямого воздействия атмосферных осадков и конденсации влаги на заслонке.

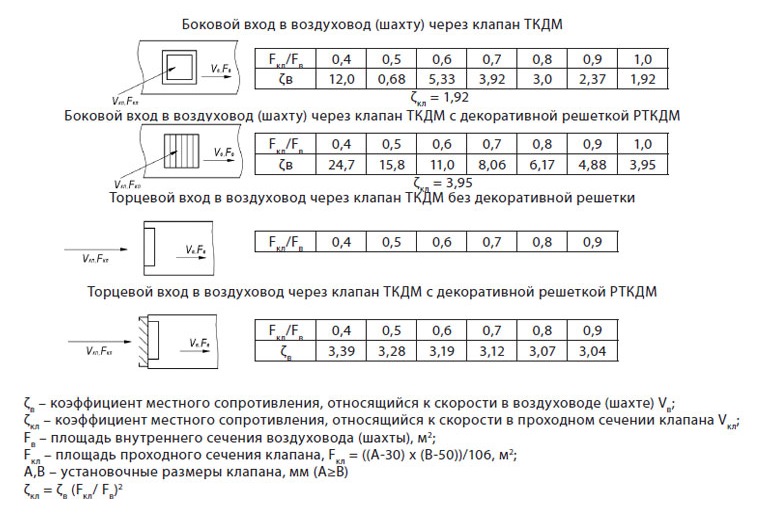

Технические характеристики

• Предел огнестойкости клапана –ЕI90;
• Угол поворота заслонки – 90°С;
• Комплектуются приводами: электромагнитными, электромеханическим Gruner, которые позволяют обеспечить автоматическое, дистанционное и местное управление клапанами.
• Тип привода выбирается от назначения клапанов.

Варианты изготовления

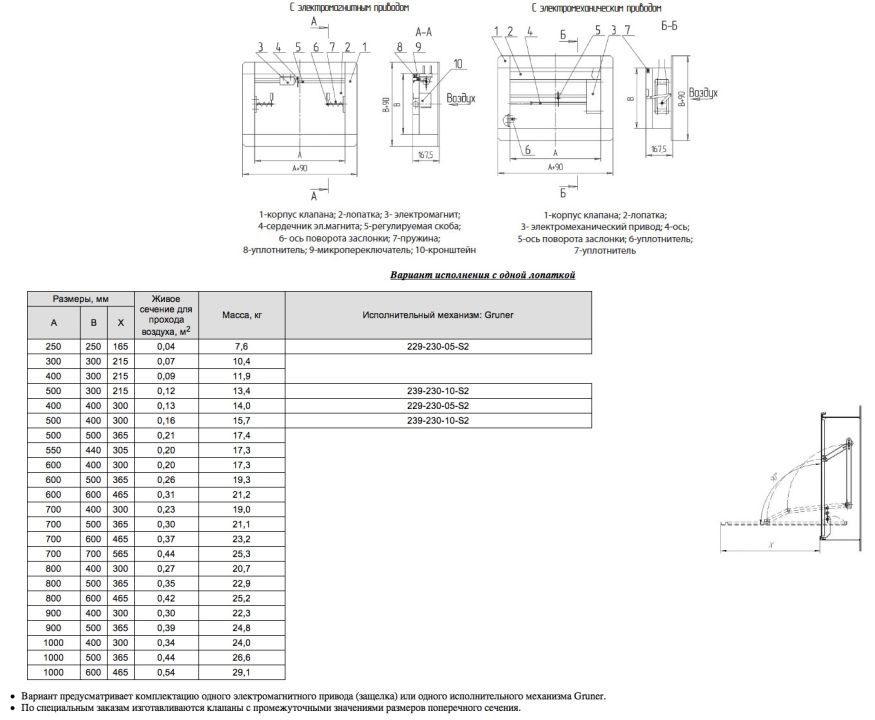

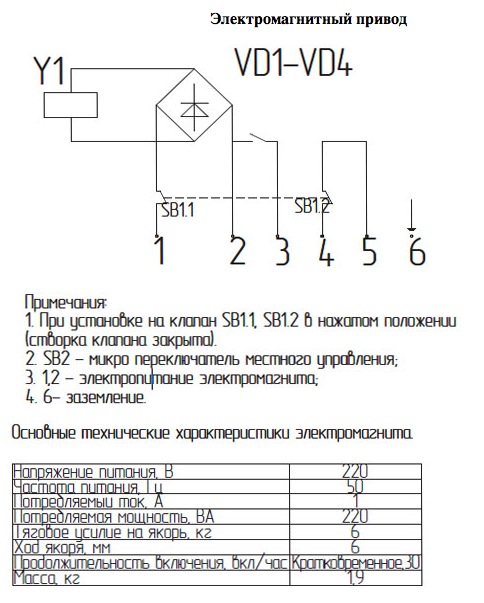

Клапан с электромагнитным приводом (ЭМ)Электромагнитный привод представляет собой пружинный привод с электромагнитной защелкой. Основными элементами привода являются пружина кручения и электромагнит, удерживающий заслонку в исходном положении Срабатывание клапана проходит автоматически по сигналам пожарной автоматики или дистанционно с пульта управления, от тумблера в месте установки клапана. Привод срабатывает при подаче питающего напряжения на электромагнит. При этом рычаг электромагнита освобождает заслонку, и возвратная пружина переводит заслонку из исходного положения в рабочее. Перевод заслонки из рабочего положения в исходное осуществляется вручную. Номинальное рабочее напряжение, 220 В, номинальная потребляемая мощность 44 Вт.

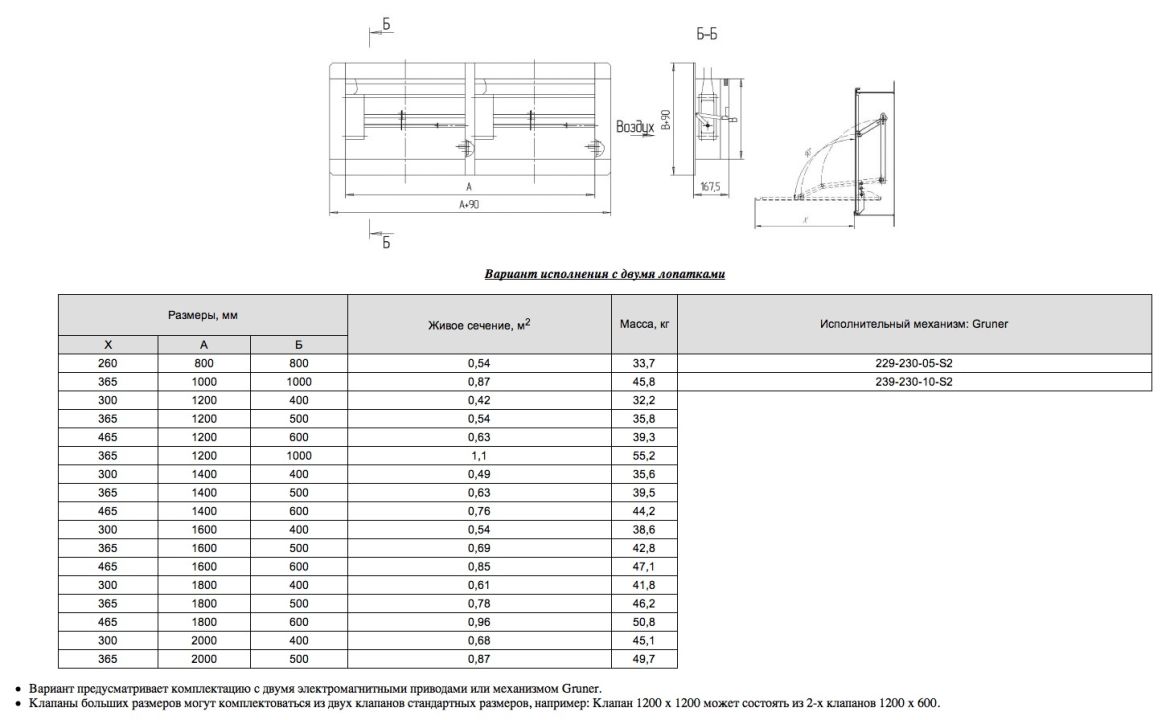

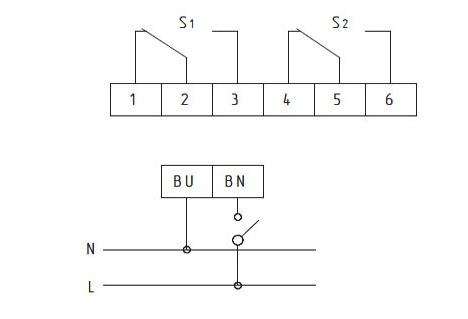

Клапан с электромеханическим приводом Gruner с возвратной пружиной (МВ)Указанный привод предназначен для управления заслонкой противопожарных клапанов, обеспечивает возможность их работы при температуре до 75° С. Данный привод оборудован механизмом ручного управления, позволяющим перемещать заслонку в исходное положение при отключенном источнике питания и двумя встроенными переключателями, сигнализирующими рабочее положение заслонки (до 5°) и исходное положение заслонки (более 80°), терморазмыкающим устройством, срабатывающим при заданной температуре (только для нормально открытых клапанов) Срабатывание клапана проходит автоматически по сигналам пожарной автоматики или дистанционно с пульта управления, от тумблера в месте установки клапана. Привод срабатывает при отключении питающего напряжения. При этом возвратная пружина электропривода переводит заслонку из исходного положения в рабочее. Перевод заслонки из рабочего положения в исходное осуществляется дистанционно с пульта путем подачи напряжения на электродвигатель, а также вручную при помощи специального ключа.

---
