Фильтры бактерицидной обработки воздуха ФБО
Общие сведения
Область применения фильтров бактерицидной обработки ФБО – лечебные и лечебно-профилактические учреждения, образовательные учреждения, промышленные и общественные организации и т.д. Фильтры ФБО представляют собой канальные устройства, которые устанавливаются в воздуховод прямоугольного сечения и осуществляют бактерицидную обработку проходящего через него воздуха. Таким образом, бактерицидная обработка воздуха осуществляется непосредственно в канале воздуховода и не требует специальных мер безопасности для людей, находящихся в помещении.
Выпускается 2 исполнения фильтров
- без блока индикации работоспособности ламп;
- с блоком индикации работоспособности ламп, позволяющем без вскрытия секции контролировать работоспособность ламп (с обозначением ФБО...А).
Методика подбора фильтра бактерицидного проводится в соответствии с разделом 6.3 Бактерицидные установки Руководства Р 3.5.1904-04 «Использование ультрафиолетового бактерицидного излучения для обеззараживания воздуха в помещениях»
Фильтр бактерицидный выбирается исходя из необходимого расхода воздуха и требуемого бактерицидного потока.
Расчет требуемого бактерицидного потока производится по формуле (рис. 1), где Фбк - мощность бактерицидного излучения (бактерицидный поток), Вт.
L - расход воздуха, м3/ч. Расход воздуха через фильтр не должен превышать максимально допустимого.
Hv - объемная бактерицидная доза (экспозиция), Дж/м3. Подбирается по таблице в зависимости от категории помещения.
K3=1+Σki - коэффициент запаса позволяет учесть снижение эффективности бактерицидных установок в реальных условиях эксплуатации из-за ряда факторов, влияющих на параметры бактерицидных ламп.
К факторам, влияющим на работу бактерицидных ламп, следует отнести:
- Колебания напряжения сети. Колебания напряжения питания не более ±10% учитываются увеличением коэффициента запаса на К1=0,15.
- Колебания температуры окружающего воздуха. При температуре ниже 10°С сокращается срок службы ламп. Учитывается увеличением коэффициента запаса на К2=0,15.
- Снижение бактерицидного потока ламп в течение срока службы. Учитывается при расчете посредством увеличения коэффициента запаса на К3=0,3.
- Влияние относительной влажности и запыленности воздушной среды. При относительной влажности более 80 % снижается бактерицидное действие ультрафиолетового излучения. Учитывается увеличением коэффициента запаса на К4=0,3.
Пример подбора секции ультрафиолетовой обработки воздуха
Задано: L=2000 м3/ч, 2-я категория помещения (Hv=256 Дж/м3), Кз=1,5
Фбх=(256х2000)х1,45/3600=206,2 Вт
Фильтр выбираем по значению мощности бактерицидного излучения Фбх большей, чем расчетное значение. При этом расход воздуха через него не должен превышать максимально допустимого значения.
Выбираем:
ФБО 500 х 300 - 10 .
Технические характеристики
Показать
| Наименование | Ширина, мм | Высота, мм | Глубина, мм | Количество ламп | Мощность бактерицидного излучения Фбх, Вт | ... | Цена, руб. |
|---|---|---|---|---|---|---|---|
| ФБО 400х200-08 | 400 | 200 | 1440 | 8 | 184 | 33 374.00 | |
| ФБО 400х200-05 | 400 | 200 | 1440 | 5 | 115 | 22 468.00 | |
| ФБО 400х200-03 | 400 | 200 | 1440 | 3 | 69 | 15 199.00 | |
| ФБО 500х250-09 | 500 | 250 | 1440 | 9 | 207 | 37 446.00 | |
| ФБО 500х250-06 | 500 | 250 | 1440 | 6 | 138 | 26 523.00 | |
| ФБО 500х250-03 | 500 | 250 | 1440 | 3 | 69 | 15 617.00 | |
| ФБО 500х300-10 | 500 | 300 | 1440 | 10 | 230 | 41 195.00 | |
| ФБО 500х300-06 | 500 | 300 | 1440 | 6 | 138 | 26 642.00 | |
| ФБО 500х300-04 | 500 | 300 | 1440 | 4 | 92 | 19 373.00 | |
| ФБО 600х300-11 | 600 | 300 | 1440 | 11 | 252 | 45 392.00 | |
| ФБО 600х300-07 | 600 | 300 | 1440 | 7 | 161 | 30 839.00 | |
| ФБО 600х300-04 | 600 | 300 | 1440 | 4 | 92 | 19 924.00 | |
| ФБО 600х350-13 | 600 | 350 | 1440 | 13 | 298 | 52 787.00 | |
| ФБО 600х350-08 | 600 | 350 | 1440 | 8 | 184 | 34 603.00 | |
| ФБО 600х350-05 | 600 | 350 | 1440 | 5 | 115 | 23 688.00 | |
| ФБО 700х400-16 | 700 | 400 | 1440 | 16 | 367 | 64 307.00 | |
| ФБО 700х400-10 | 700 | 400 | 1440 | 10 | 230 | 42 360.00 | |
| ФБО 700х400-06 | 700 | 400 | 1440 | 6 | 138 | 27 807.00 | |
| ФБО 800х500-18 | 800 | 500 | 1440 | 18 | 413 | 72 222.00 | |
| ФБО 800х500-12 | 800 | 500 | 1440 | 12 | 275 | 50 282.00 | |
| ФБО 800х500-07 | 800 | 500 | 1440 | 7 | 161 | 32 091.00 | |
| ФБО 1000х500-24 | 1000 | 500 | 1440 | 24 | 551 | 94 705.00 | |
| ФБО 1000х500-16 | 1000 | 500 | 1440 | 16 | 367 | 65 599.00 | |
| ФБО 1000х500-10 | 1000 | 500 | 1440 | 10 | 230 | 43 652.00 |
Рис. 1. Формула расчета требуемого бактерицидного потока

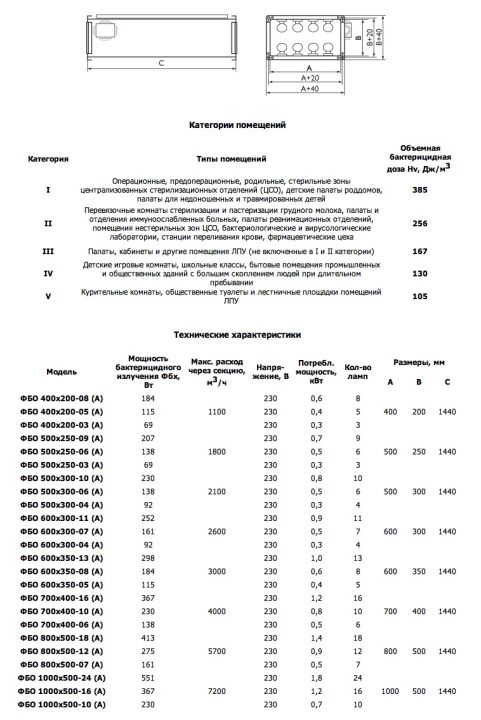

Габаритные размеры. Фильтры бактерицидной обработки воздуха ФБО
Страна происхождения: Россия
Цена: от 15 199.00 руб.
