Водяные охладители для прямоугольных воздуховодов PBAR
Общие сведения
Установка
Канальные охладители могут устанавливаться в положении, позволяющем отвод воздуха из гидравлического контура теплообменника и беспрепятственный слив конденсата. При использовании в качестве теплоносителя воды охладители необходимо устанавливать в помещении с положительной температурой. Рекомендуемое расстояние до изгиба возду ховода, заслонки, и т. п. должно быть не менее диагонального размера охладители. При подключении дренажного поддона охладителя к канализации для предотвращения распространения запахов рекомендуется использовать гидравлический затвор (сифон).
Регулирование мощности
Для управления мощностью охлаждения рекомендуется использовать контроллеры OPTIGO или CORRIGO и вентили STV/STR или 3DS/3D.
Защита от замораживания
Во избежание замораживания теплообменника необходимо предусмотреть комплекс мероприятий:
- использование при круглогодичной эксплуатации незамерзающего хладагента с температурой замерзания ниже, чем определено климатическими условиями;
- слив воды без антифриза при отрицательных температурах окружающей среды.
Примечание к техническим характеристикам
Трубная резьба.
Приведенные параметры рассчитаны для температуры входящего воздуха T=30°C с влажностью 50%, температуры воды T=7/12°С.Для выбора модели и определения технических параметров теплообменника (охладителя, испарителя) рекомендуем использовать программу подбора или обратиться к специалистам компании.
Цены рассчитаны исходя из курса евро 42,6 на 22.07.2013
Технические характеристики
Показать
| Наименование | Расход воздуха, м3/ч | Мощность, кВт | Расход воды при Т=7/12°С | Сопротивление при Т=7/12°С, кПа | Внутренний объем, дм3 | ... | Цена, руб. |
|---|---|---|---|---|---|---|---|
| PBAR 400х200–3–2,5 | 600 | 3,1 | 0,15 | 8,6 | 0,79 | 11 758.00 | |
| PBAR 400х200–3–2,5 | 900 | 4,1 | 0,2 | 13,9 | 0,79 | 11 758.00 | |
| PBAR 400х200–4–2,5 | 600 | 4,2 | 0,2 | 17,9 | 1,02 | 12 301.00 | |
| PBAR 400х200–4–2,5 | 900 | 5,5 | 0,26 | 29,4 | 1,02 | 12 301.00 | |
| PBAR 500х250–3–2,5 | 900 | 4,7 | 0,22 | 7,7 | 1,19 | 13 611.00 | |
| PBAR 500х250–3–2,5 | 1350 | 6,1 | 0,29 | 12,5 | 1,19 | 13 611.00 | |
| PBAR 500х250–4–2,5 | 900 | 6,2 | 0,3 | 15,5 | 1,53 | 14 282.00 | |
| PBAR 500х250–4–2,5 | 1350 | 8,3 | 0,4 | 25,7 | 1,53 | 14 282.00 | |
| PBAR 500х300–3–2,5 | 1100 | 5,7 | 0,27 | 6,6 | 1,56 | 14 441.00 | |
| PBAR 500х300–3–2,5 | 1600 | 7,3 | 0,35 | 10,2 | 1,56 | 14 441.00 | |
| PBAR 500х300–4–2,5 | 1100 | 7,6 | 0,36 | 13,7 | 1,97 | 15 528.00 | |
| PBAR 500х300–4–2,5 | 1600 | 9,8 | 0,47 | 13,7 | 1,97 | 15 528.00 | |
| PBAR 600х300–3–2,5 | 1300 | 7,1 | 0,34 | 10,7 | 1,78 | 15 847.00 | |
| PBAR 600х300–3–2,5 | 2000 | 9,4 | 0,45 | 17,7 | 1,78 | 15 847.00 | |
| PBAR 600х300–4–2,5 | 1300 | 9,3 | 0,44 | 21,6 | 2,27 | 17 604.00 | |
| PBAR 600х300–4–2,5 | 2000 | 12,5 | 0,6 | 21,6 | 2,27 | 17 604.00 | |
| PBAR 600х350–3–2,5 | 1500 | 8,2 | 0,39 | 11 | 2,07 | 17 317.00 | |
| PBAR 600х350–3–2,5 | 2300 | 10,9 | 0,52 | 18,3 | 2,07 | 17 317.00 | |
| PBAR 600х350–4–2,5 | 1500 | 10,8 | 0,51 | 22,2 | 2,64 | 19 585.00 | |
| PBAR 600х350–4–2,5 | 2300 | 14,5 | 0,69 | 37,6 | 2,64 | 19 585.00 | |
| PBAR 700х400–3–2,5 | 2000 | 11,3 | 0,54 | 17,6 | 2,66 | 20 640.00 | |
| PBAR 700х400–3–2,5 | 3000 | 14,8 | 0,71 | 28,4 | 2,66 | 20 640.00 | |
| PBAR 700х400–4–2,5 | 2000 | 14,7 | 0,7 | 34,5 | 3,41 | 23 260.00 | |
| PBAR 700х400–4–2,5 | 3000 | 19,5 | 0,93 | 57 | 3,41 | 23 260.00 | |
| PBAR 800х500–3–2,5 | 2900 | 15,3 | 0,73 | 8,6 | 4,02 | 25 943.00 | |
| PBAR 800х500–3–2,5 | 4300 | 19,9 | 0,95 | 13,8 | 4,02 | 25 943.00 | |
| PBAR 800х500–4–2,5 | 2900 | 20,4 | 0,97 | 17,1 | 5,08 | 29 841.00 | |
| PBAR 800х500–4–2,5 | 4300 | 26,7 | 1,28 | 28 | 5,08 | 29 841.00 | |
| PBAR 1000х500–3–2,5 | 3600 | 20,1 | 0,96 | 15,5 | 4,78 | 30 608.00 | |
| PBAR 1000х500–3–2,5 | 5400 | 26,3 | 1,25 | 25,2 | 4,78 | 30 608.00 | |
| PBAR 1000х500–4–2,5 | 3600 | 26,2 | 1,25 | 30,2 | 6,1 | 34 250.00 | |
| PBAR 1000х500–4–2,5 | 5400 | 34,7 | 1,66 | 50,1 | 6,1 | 34 250.00 |

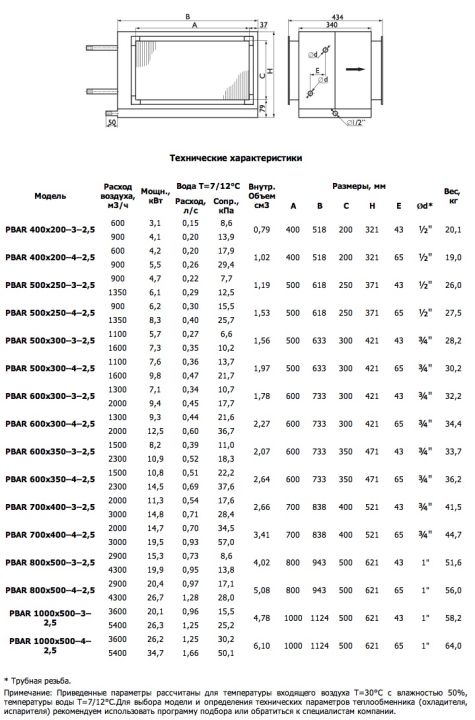

Габаритные размеры. Воздухоохладиели PBAR

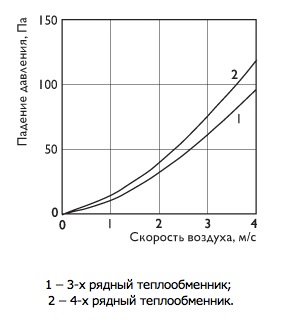

График. Охладители PBAR
Страна происхождения: Россия
Цена: от 11 758.00 руб.
