Аппарат автоматического контроля M-1000

Назначение

Аппарат автоматического контроля предназначен для управления работой центрального вытяжного вентилятора и позволяет удалять только загрязненный воздух, экономя тепло- электроэнергию и снижая фоновый шум.
Аппарат используется в сочетании с энергосберегающими автоматами и автоматическими заслонками.

Функционирование

Аппарат автоматически включает / выключает центральный вентилятор, получая сигнал, например, от контроллера автоматической заслонки.
Запаздывание отключения вентилятора для удаления остаточных дымов, регулируется вручную в пределах от 7 с до 6 мин.

Управление аппаратом может производиться вручную.

MS-xx Тепловое реле, предохранитель от перегрузки.
ES-90 Энергосберегающий автомат.
MD Автоматическая воздушная заслонка.

Пример внедрения

На рисунке схематично изображена централизованная система удаления выхлопных газов, состоящая из 3-х вытяжных катушек «SER-650-75» с автоматическими заслонками «MD» (ранее «ASE-12»). Управление центральным вентилятором высокого давления производит аппарат автоматического контроля «M-1000», управляющие сигналы к которому поступают от контроллеров заслонок.
Когда с одной из катушек начинается работа (разматывание вытяжного шланга), происходит срабатывание микровыключателя «MSR-24/2», контроллер заслонки посылает аппарату автоматического контроля управляющий сигнал и открывает, подключенную к нему, воздушную заслонку. При завершении работ заслонка автоматически закрывается и, если больше нет активных постов, центральный вентилятор выключается.

Гарантия

Поставляемые оборудование и материалы должны применяться только в соответствии с их назначением и техническими нормами.
Каждое изделие сопровождается подробным паспортом/инструкцией на русском языке.
На оборудование предоставляется гарантийное обслуживание в течение 24 месяцев с момента отгрузки.
Изготовитель (поставщик) обязуется безвозмездно устранить возникшие неисправности/дефекты или заменить изделие/составные части в течение срока гарантии при условии соблюдении Потребителем правил эксплуатации.
По истечении гарантийного срока рекомендуется заключить договор на дальнейшее сервисное обслуживание.
На гибкие воздуховоды, шланги и рукава, а также прочие расходные материалы, подлежащие износу в процессе эксплуатации, гарантийное обслуживание не предоставляется. Претензии по качеству должны быть предъявлены до начала эксплуатации приобретенного оборудования. В этом случае изготовитель (поставщик) обязуется безвозмездно заменить не качественное изделие или устранить обнаруженные дефекты.

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

Аппарат автоматического контроля М-1000
Аппарат автоматического контроля М-1000 осуществляет контроль за работой центрального вентилятора в вентиляционной системе с местными вытяжными устройствами в количестве до 10 штук. Используется в сочетании с энергосберегающими автоматами ES-90 и автоматическими заслонками ASE-12 . Как только начинается сварка, от автомата или энергосберегающих устройств на М-1000 поступает сигнал.
Он, в свою очередь, запускает центральный вытяжной вентилятор. Вентилятор автоматически выключается, после прекращения сварки. Для того чтобы удалить остаточный дым, предусмотрена задержка отключения вентилятора на 15 секунд.

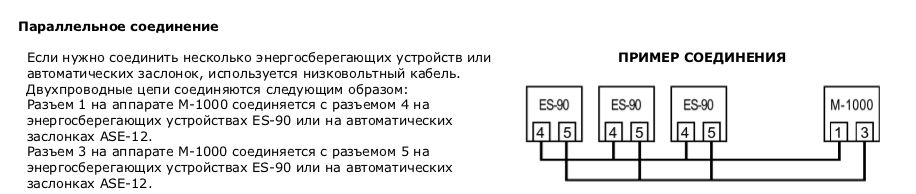

Двухжильный низковольтный кабель (10-12В) связывает аппарат контроля с энергосберегающими устройствами и автоматическими заслонками.
Электропитание центрального вытяжного вентилятора (если используется ASE-12) или вентилятора низкого давления (если используются отдельные вентиляторы и ES-90) осуществляется 3-фазным напряжением 380В или однофазным напряжением 220В. Необходимо предусмотреть соответствующую защиту от перегрузки (модель предохранителя подбирается в зависимости от типоразмера вентилятора) электродвигателя центрального вытяжного вентилятора.

Поставка

М-1000 поставляется в укомплектованном виде, готовым для подключения.

Преимущества

Снижение эксплуатационных расходов – центральный вентилятор работает только во время горения дуги.
Полностью автоматический пуск и остановка вентилятора в момент начала и прекращения работы на любом рабочем месте.
Автоматическая остановка вентилятора при перерывах и в конце рабочего дня.
Простой монтаж, низкая начальная стоимость.

---
