Пряморельсовая вытяжная система STR

Назначение

Пряморельсовая вытяжная система специально предназначена для оборудования протяженных гаражей пожарных станций, станций скорой помощи, гаражей МЧС или воинских частей, которая позволяет удалять выхлопные газы от выхлопной трубы автомобиля, обеспечивая свободу перемещения последнего внутри помещения.
Такая система применяется для гаражей, в которых автомобили паркуются в колонну и обязательно комплектуется средствами автоматического отсоединения газоприемной насадки от выхлопной трубы автомобиля, при выезде последнего из гаража на экстренный вызов.

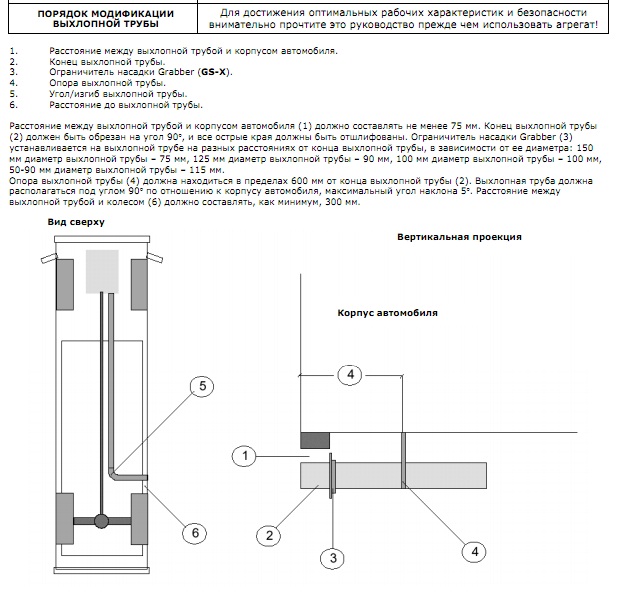

Максимальное количество автомашин в колонне 4, при общей протяженности колонны - не более 30 метров. Выхлопная труба должна располагаться сбоку или сзади в нижней части автомобиля.

Конструкция

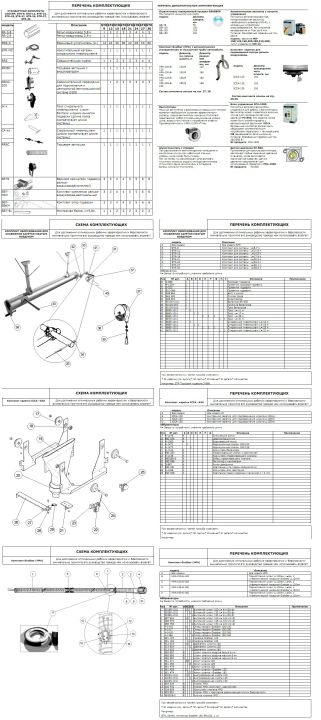

Основные узлы вытяжной системы:

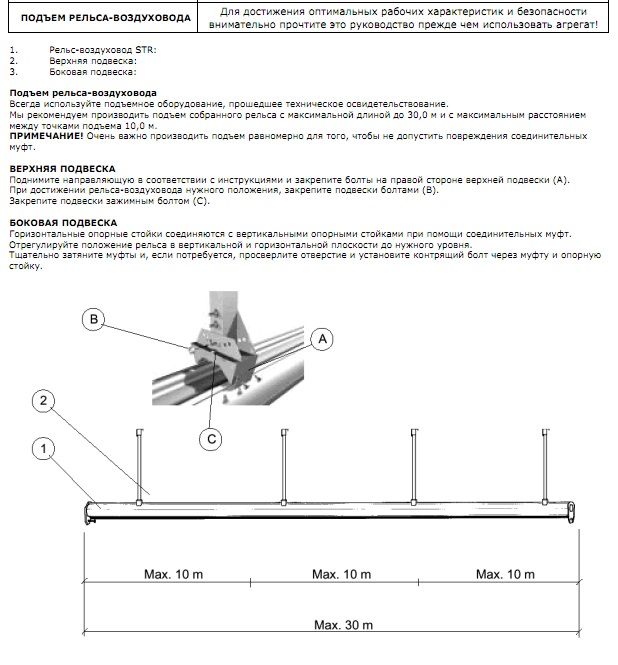

• Рельс-воздуховод (поставляется секциями длиной по 5,8 м и секциями заказной длины 1-5 м).

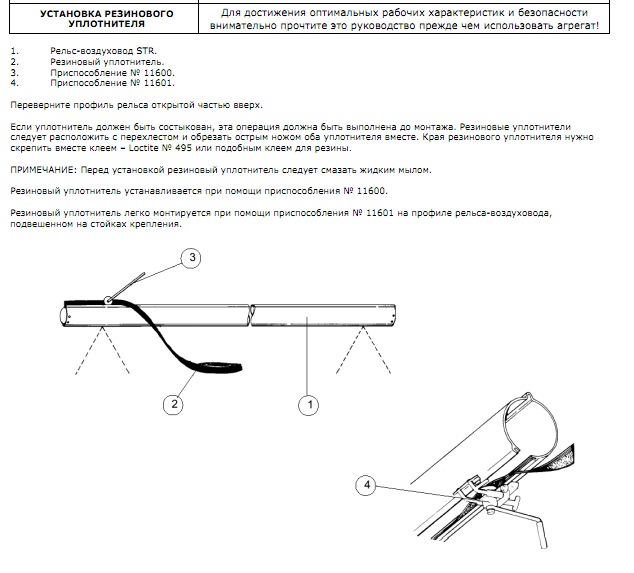

• Резиновый уплотнитель (поставляется длиной, соответствующей выбранной протяженности рельсовой системы или каждой секции).

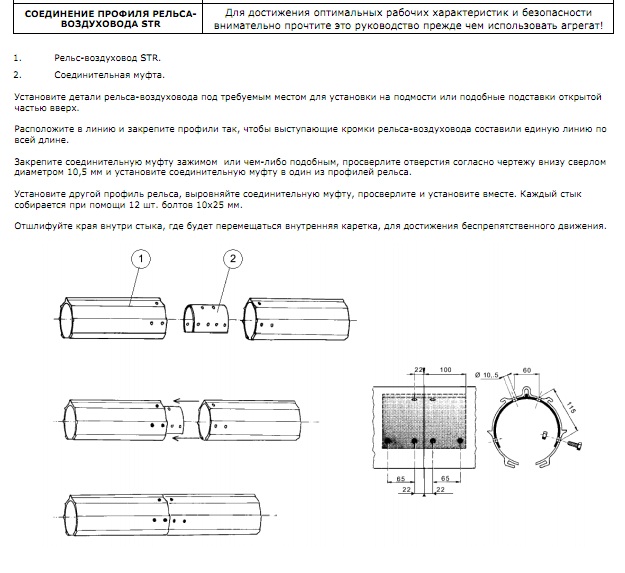

• Соединительные элементы для стыковки секций рельса.

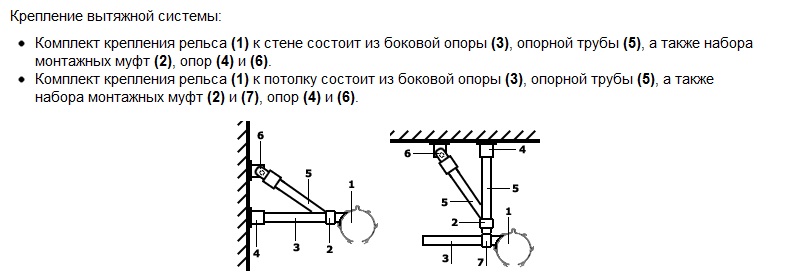

Основные узлы вытяжных устройств:

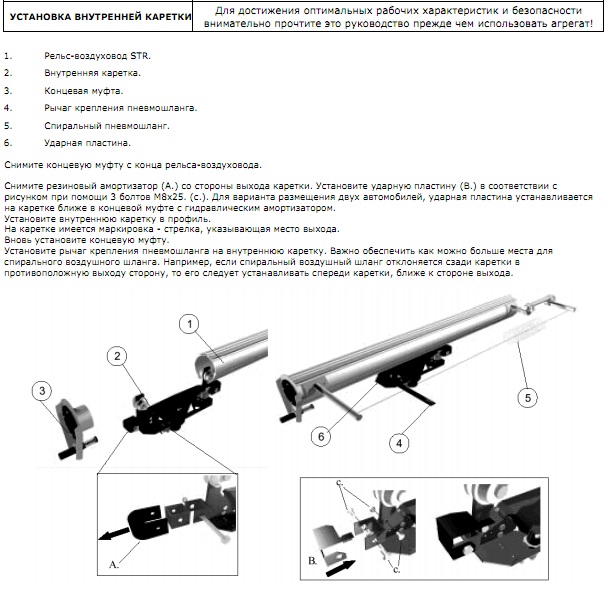

• Каретка «IСCA» перемещается внутри рельса-воздуховода и предназначена для работы с пневмозахватами «GRABBER», отсоединяемыми автоматически или вручную.
• Набор «HPA», включающий вытяжной шланг «EH-PV» длиной 6 м, пневмозахват «GRABBER» и пр. принадлежности.

Примечание

Модель каретки и набора «HPA» выбирается в зависимости от автотранспорта, который предполагается обслуживать. Например, для автотранспорта с мощностью двигателя до 150 л.с. требуется вытяжной шланг диаметром 100 мм, что означает необходимость выбора соответствующего набора.

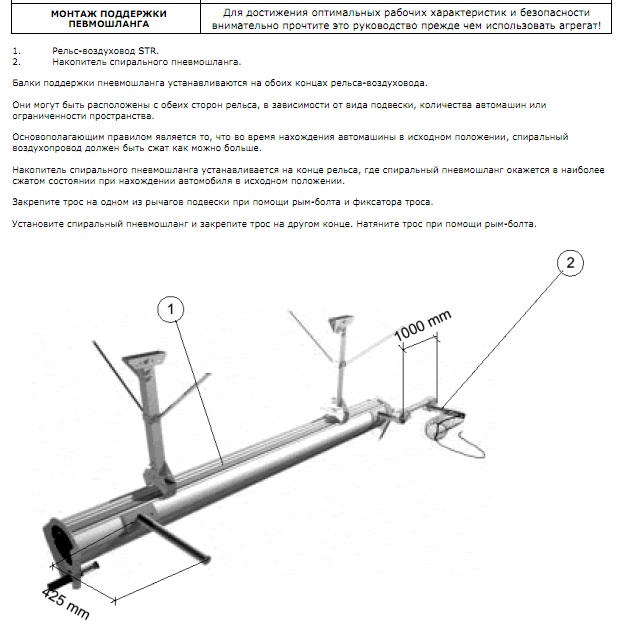

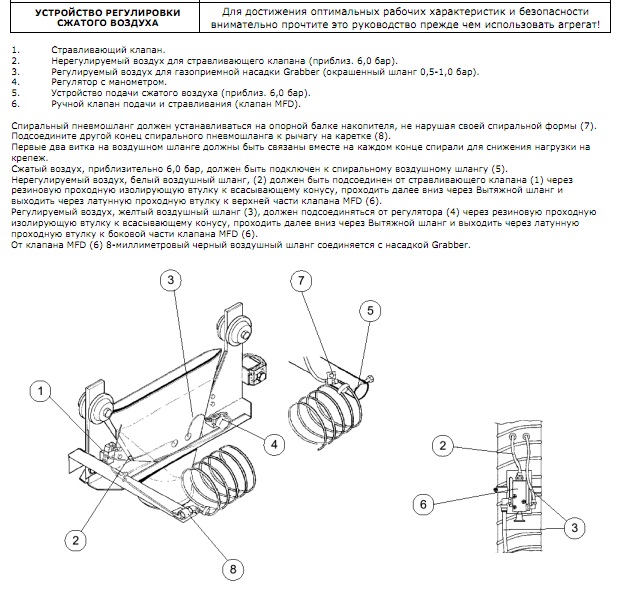

Для работы с каретками «IСCA» требуется постоянная подача сжатого воздуха, для чего вдоль рельса-воздуховода натягивается трос «W-xx» на котором располагается спиральный пневмошланг «CA-xx», растягивающийся вслед за перемещением каретки. Кроме того, необходим накопительный узел «STR-MZ» (фото выше, справа). Для каждой каретки необходим собственный шланг подачи сжатого воздуха, в то время как для системы с 4-мя каретками необходимо всего две системы поддержки пневмошланга.

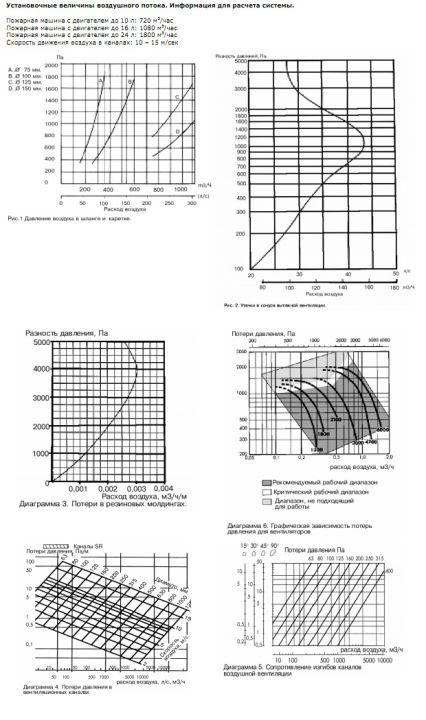

Основы проектирования вытяжной системы

Во всех случаях для проектирования вытяжной системы необходимо учесть особенности оборудоваемого помещения, возможности крепления, расположения рабочих мест, пути перемещения, количество и вид автотранспорта в колонне с которым производятся работы.

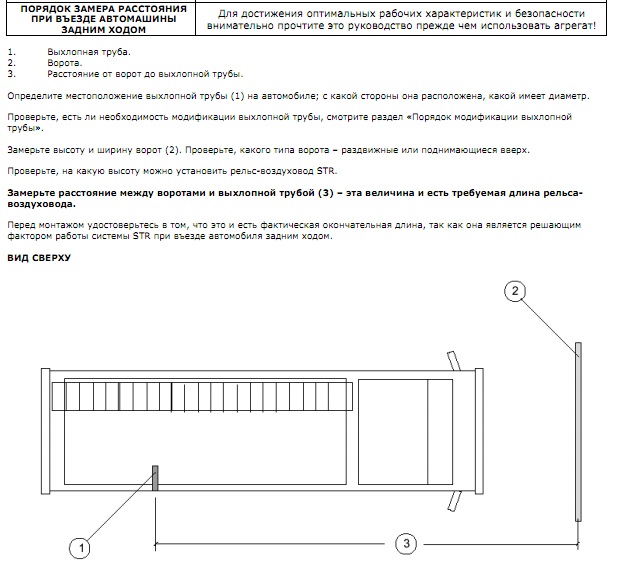

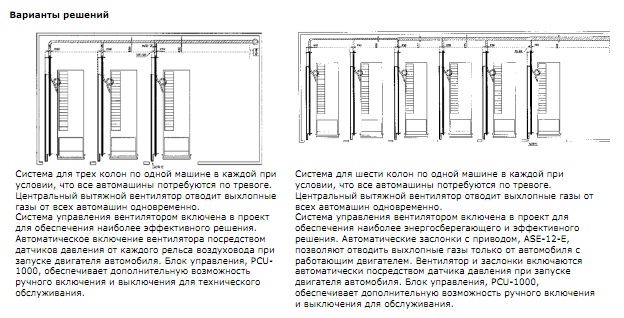

Каждая колонна гаража снабжается собственной рельсовой системой необходимой протяженности, а автотранспорт в таком гараже должен заезжать задом.

Примечание

Приведенный перечень узлов системы и вариантов ее построения не является полным. Подробный перечень узлов и их назначение Вы найдете в прайс-листе, а за консультацией обращайтесь, пожалуйста, к специалистам фирмы.
Система предлагается в виде стандартных комплектов всего необходимого для своего построения оборудования, что избавляет Заказчика от сложного проектирования, расчета и подбора оборудования.

Гарантия

Поставляемые оборудование и материалы должны применяться только в соответствии с их назначением и техническими нормами.
Каждое изделие сопровождается подробным паспортом/инструкцией на русском языке.
На оборудование предоставляется гарантийное обслуживание в течение 24 месяцев с момента отгрузки.
Изготовитель (поставщик) обязуется безвозмездно устранить возникшие неисправности/дефекты или заменить изделие/составные части в течение срока гарантии при условии соблюдении Потребителем правил эксплуатации.
По истечении гарантийного срока рекомендуется заключить договор на дальнейшее сервисное обслуживание.
На гибкие воздуховоды, шланги и рукава, а также прочие расходные материалы, подлежащие износу в процессе эксплуатации, гарантийное обслуживание не предоставляется. Претензии по качеству должны быть предъявлены до начала эксплуатации приобретенного оборудования. В этом случае изготовитель (поставщик) обязуется безвозмездно заменить не качественное изделие или устранить обнаруженные дефекты.

Описание

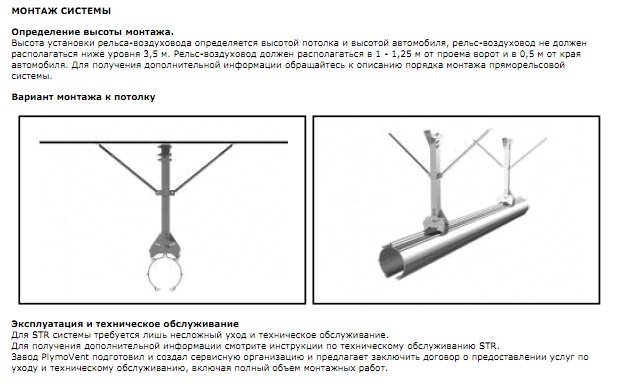

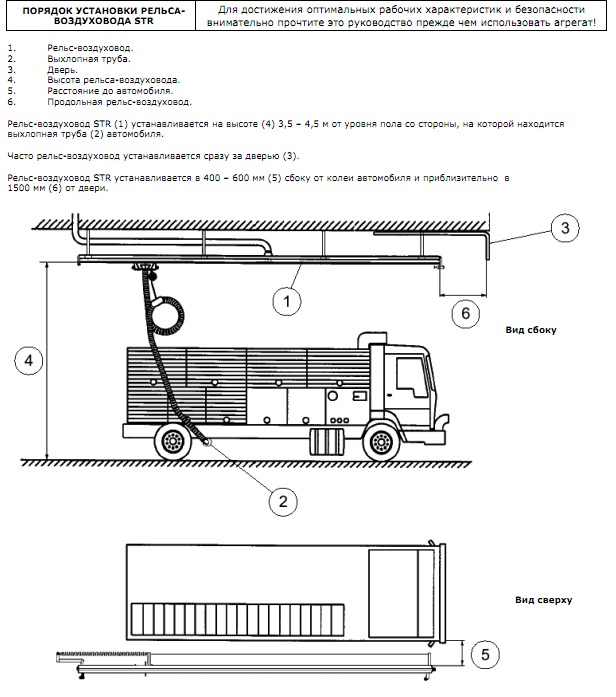

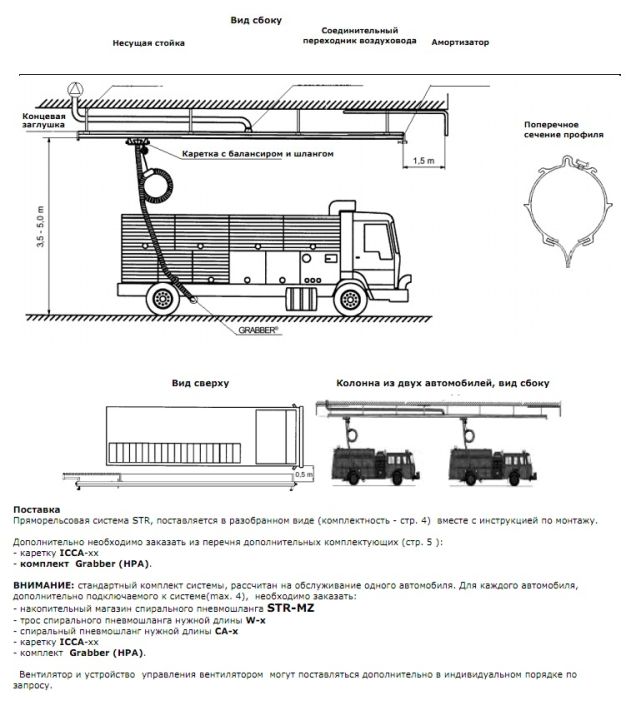

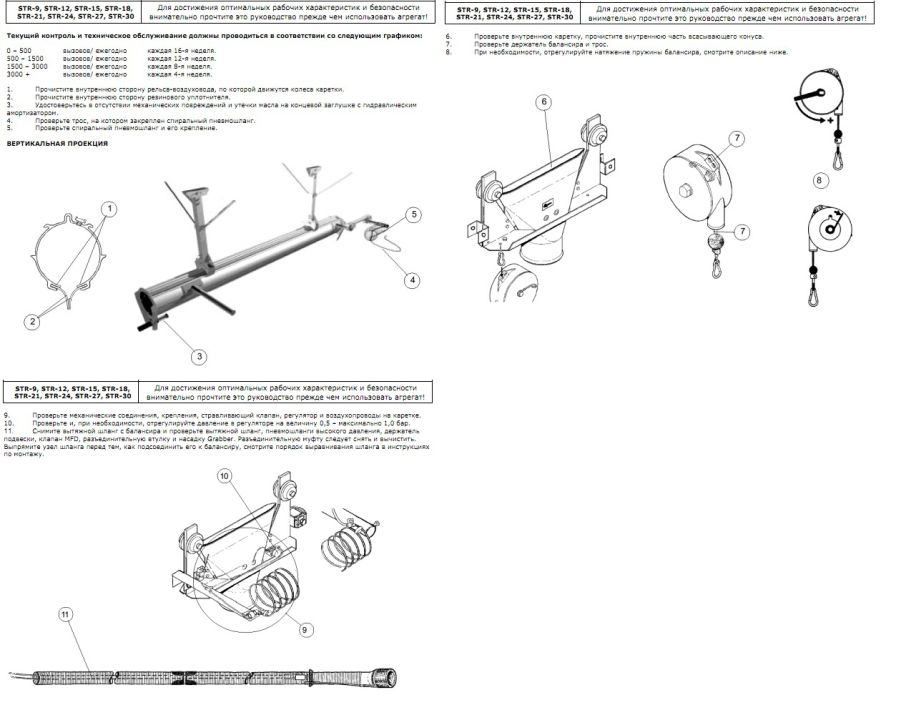

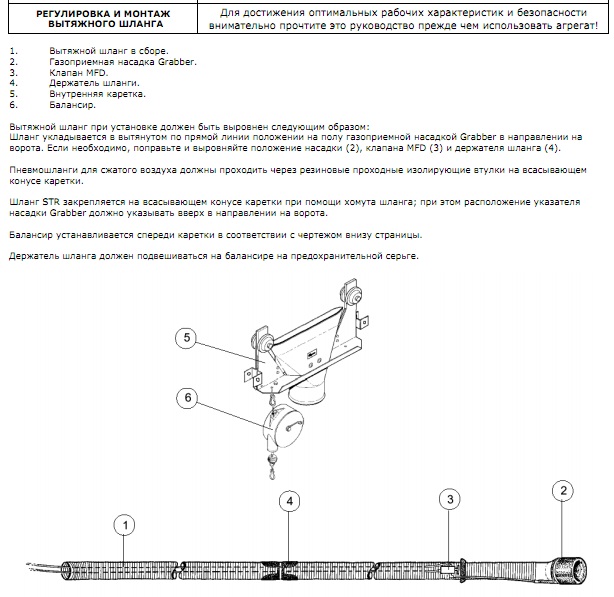

Основой рельсовой вытяжной системы является алюминиевый рельс-воздуховод круглого сечения, который собирается из секций стандартных длин. Внутренний диаметр рельса 160mm. Рельс-воздуховод имеет продольный паз, который снабжен резиновыми уплотнителями. По рельсу-воздуховоду, вслед за автомобилем, перемещается подвижная каретка, на которой закреплен вытяжной шланг и балансир, поддерживающий этот шланг при помощи резиновой поддержки в форме петли.

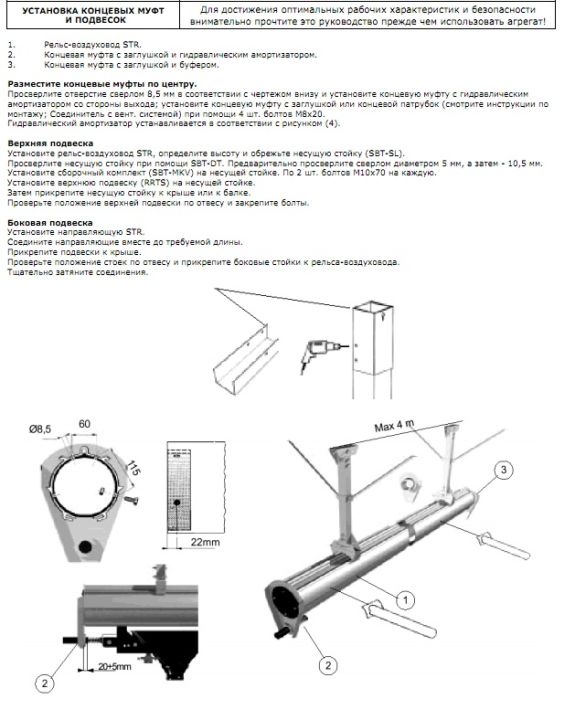

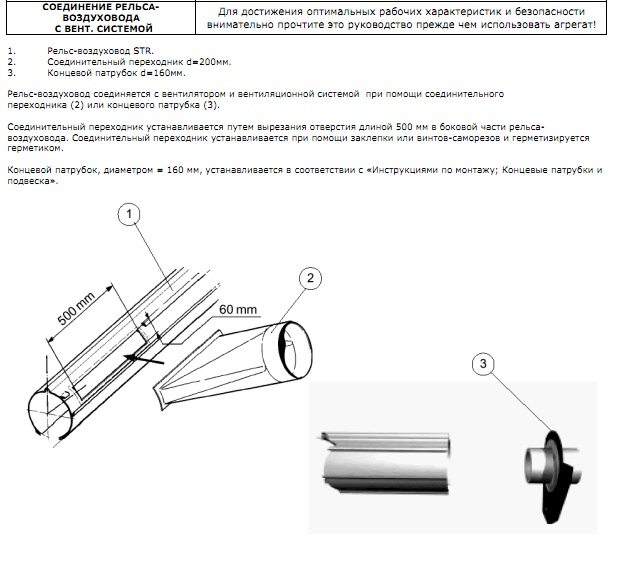

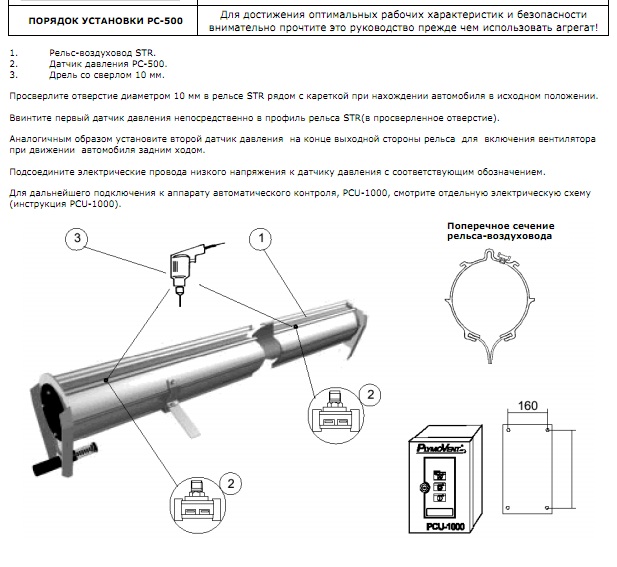

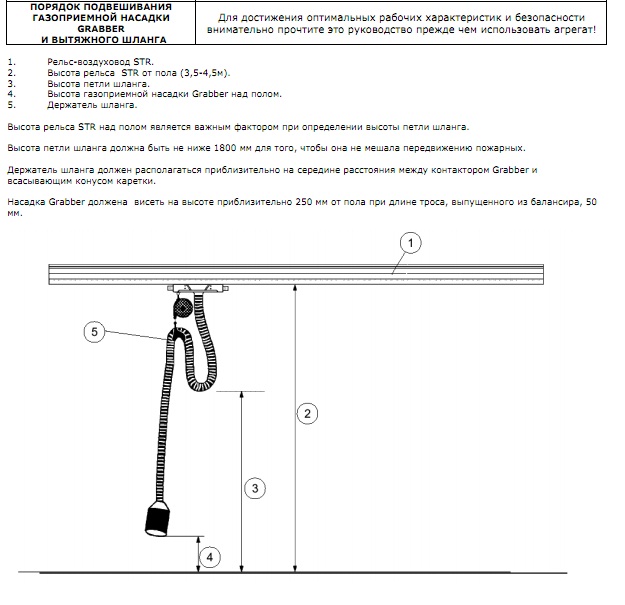

Свободный конец шланга с пневмозахватом GRABBER подключен к выхлопной трубе автомобиля. Каретка снабжена щелевым соплом, которое скользит между резиновыми уплотнителями паза рельса-воздуховода и выбрасывает внутрь его удаляемые выхлопные газы. Рельс-воздуховод подключается при помощи специального отвода или при помощи концевого фланца к воздуховоду, ведущему к вытяжному вентилятору. Работой вентилятора управляет аппарат автоматического контроля PCU- 1000 с датчиками давления PC-500. Датчики реагируют на повышение/понижение давления в рельсе за счет воздействия выхлопных газов, и монтируются непосредственно в рельс. Торцы рельса-воздуховода снабжаются концевыми заглушками с резиновыми колодками, тормозящими каретку.

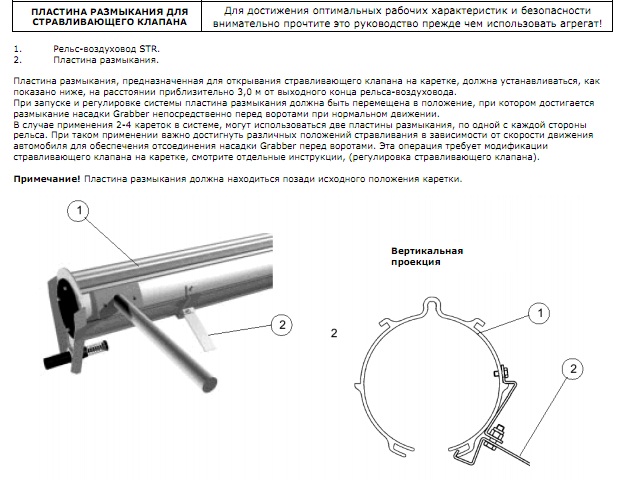

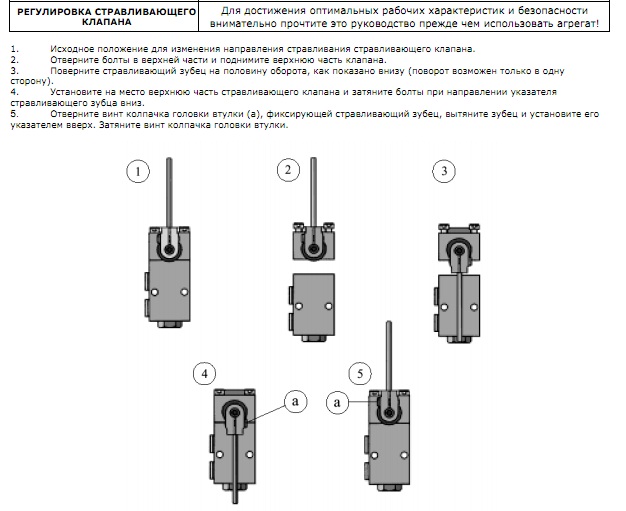

В случае сигнала тревоги, каретка с вытяжным шлангом начинает движение вместе с автомобилем по рельсу-воздуховоду, и, столкнувшись с пластиной размыкания у выездных ворот, на перепускной клапан подается импульс сжатого воздуха и он немедленно сбрасывает давление сжатого воздуха в насадке GRABBER®. Каретка упирается в амортизатор (колодку) концевой заглушки, который останавливает движение каретки. По возвращении автомобиля на станцию, насадка GRABBER® подсоединяется к выхлопной трубе и приводится в действие простым нажатием на перепускной клапан MFD в то время, как автомобиль проезжает через ворота задним ходом. Одновременно автоматически включается вытяжной вентилятор, и автомобиль продолжает движение к своему месту стоянки.

---
