Кольцевая вытяжная система LRS

Назначение

Кольцевая вытяжная система представляет собой наиболее гибкое и универсальное решение для удаления выхлопных газов от выхлопной трубы автомобиля, обеспечивающее свободу перемещения последнего внутри помещения. Вытяжная система может в точности повторять пути перемещения автотранспорта и обслуживать множество автомобилей одновременно.

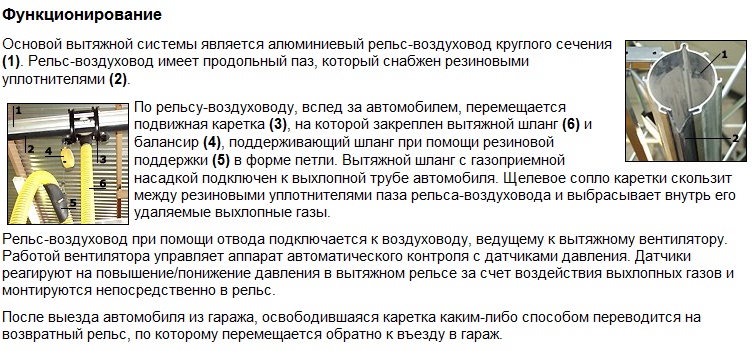

Конструкция

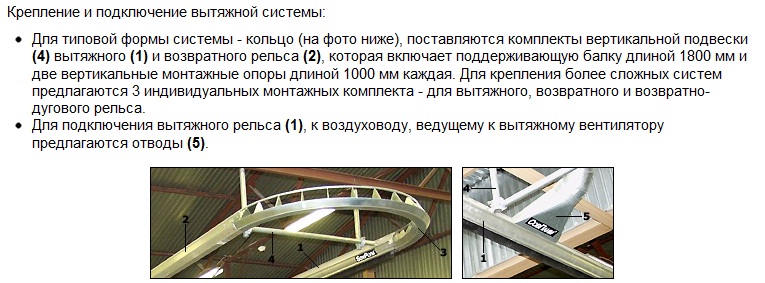

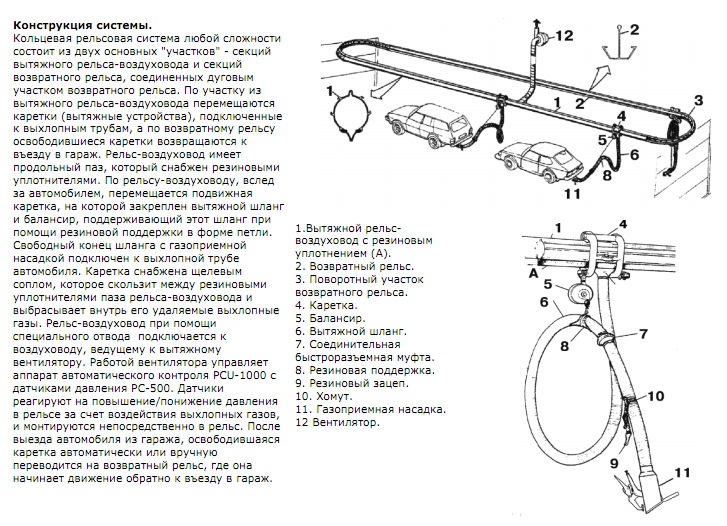

Основные узлы вытяжной системы:

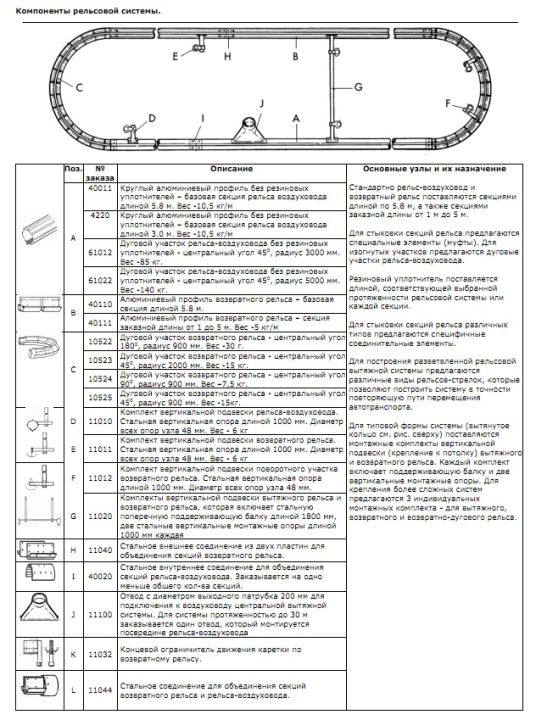

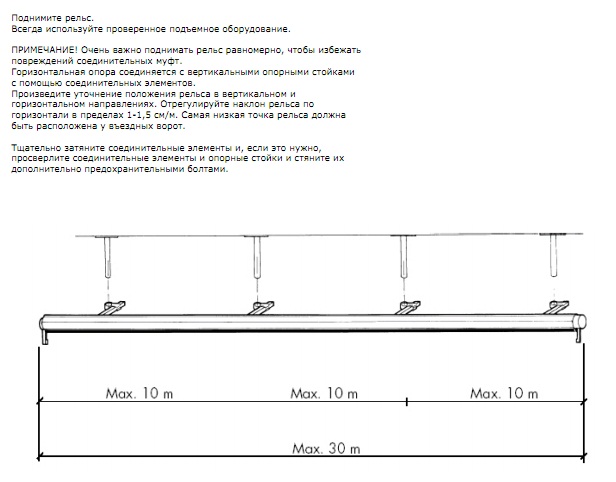

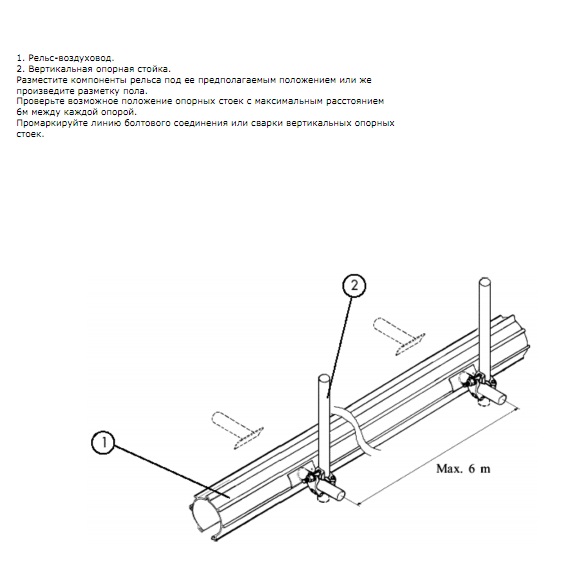

• Рельс-воздуховод (поставляется секциями длиной по 5,8 м и секциями заказной длины от 1-5 м).
• Резиновый уплотнитель (поставляется длиной, соответствующей выбранной протяженности рельсовой системы или каждой секции).

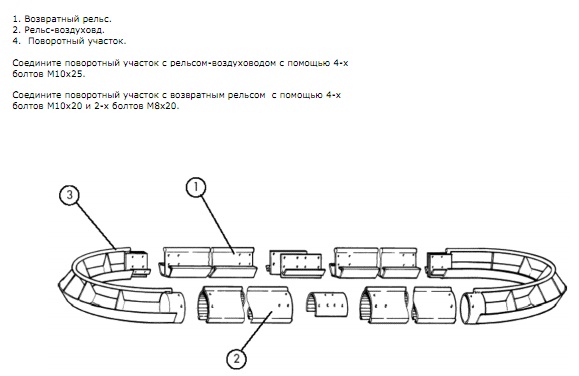

• Дуговые участки рельса-воздуховода.

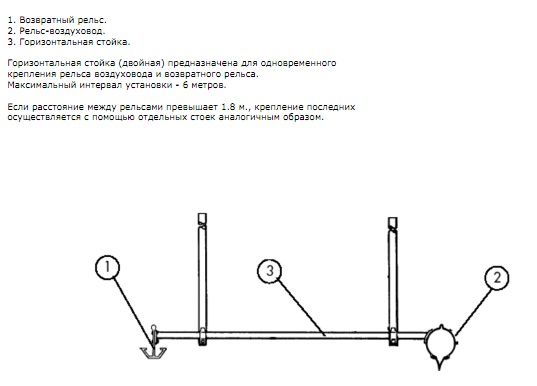

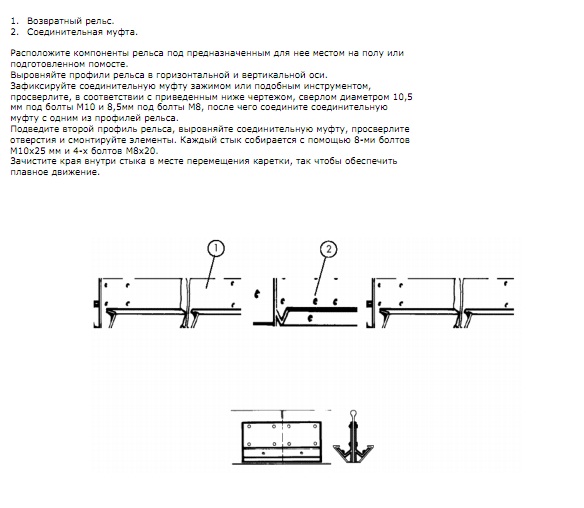

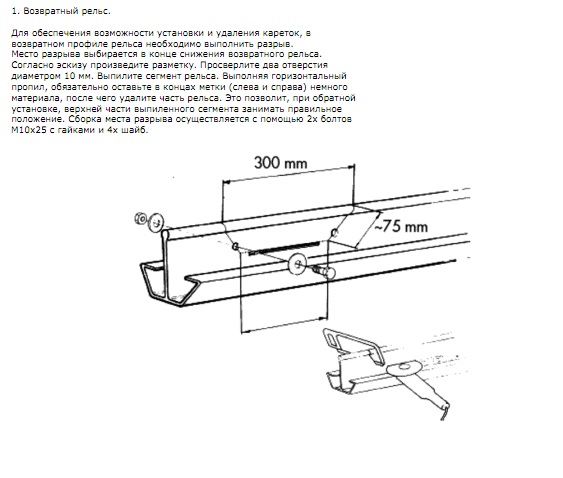

• Возвратный рельс (поставляется секциями длиной по 5,8 м и секциями заказной длины 1-5 м).
• Дуговые участки возвратного рельса.

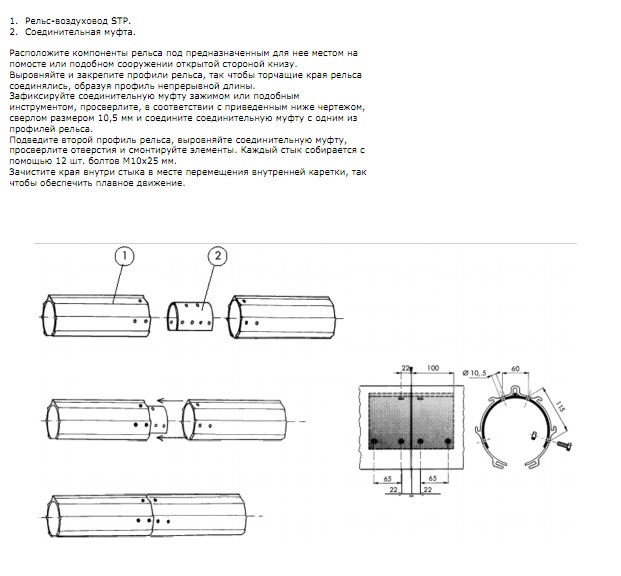

• Соединительные элементы для стыковки секций рельса.

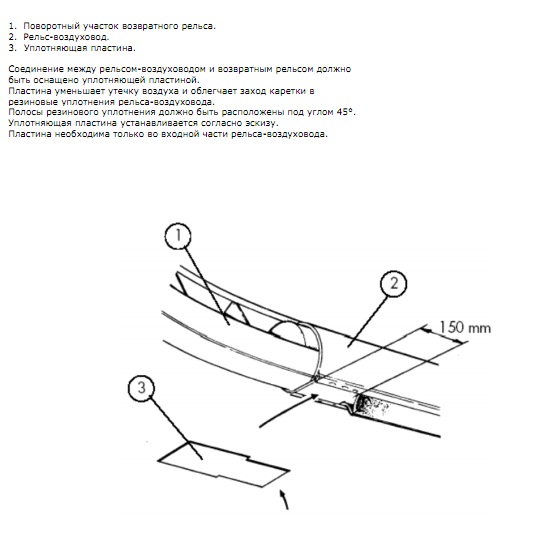

• Соединительные элементы для объединения различных типов рельса.
• Рельсы-стрелки для построения разветвленной вытяжной системы, в точности повторяющей пути перемещения автотранспорта.

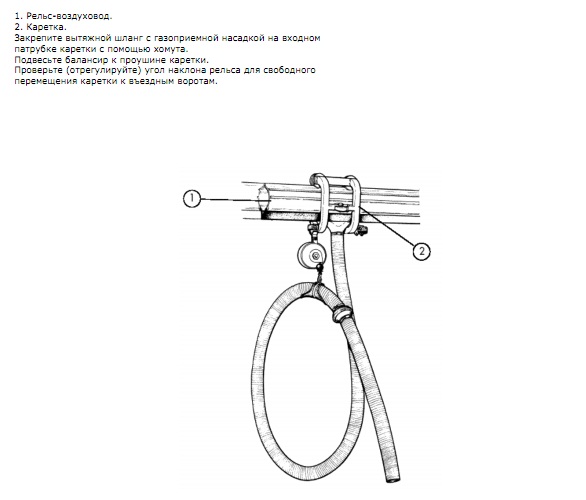

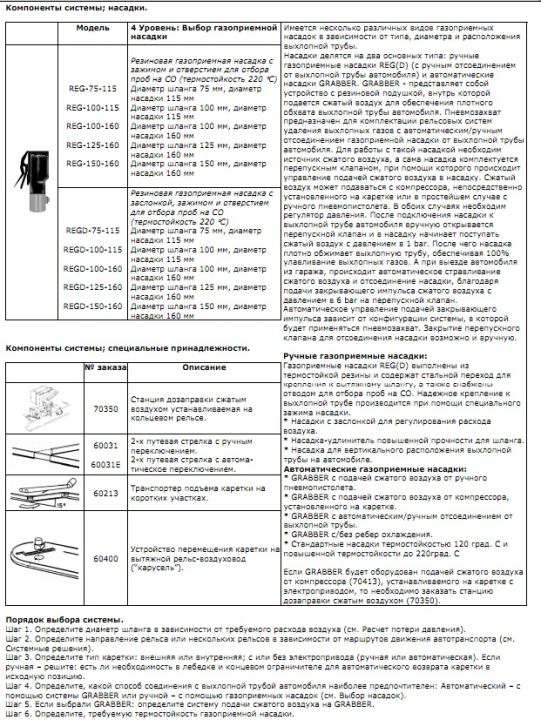

Основные узлы вытяжных устройств:

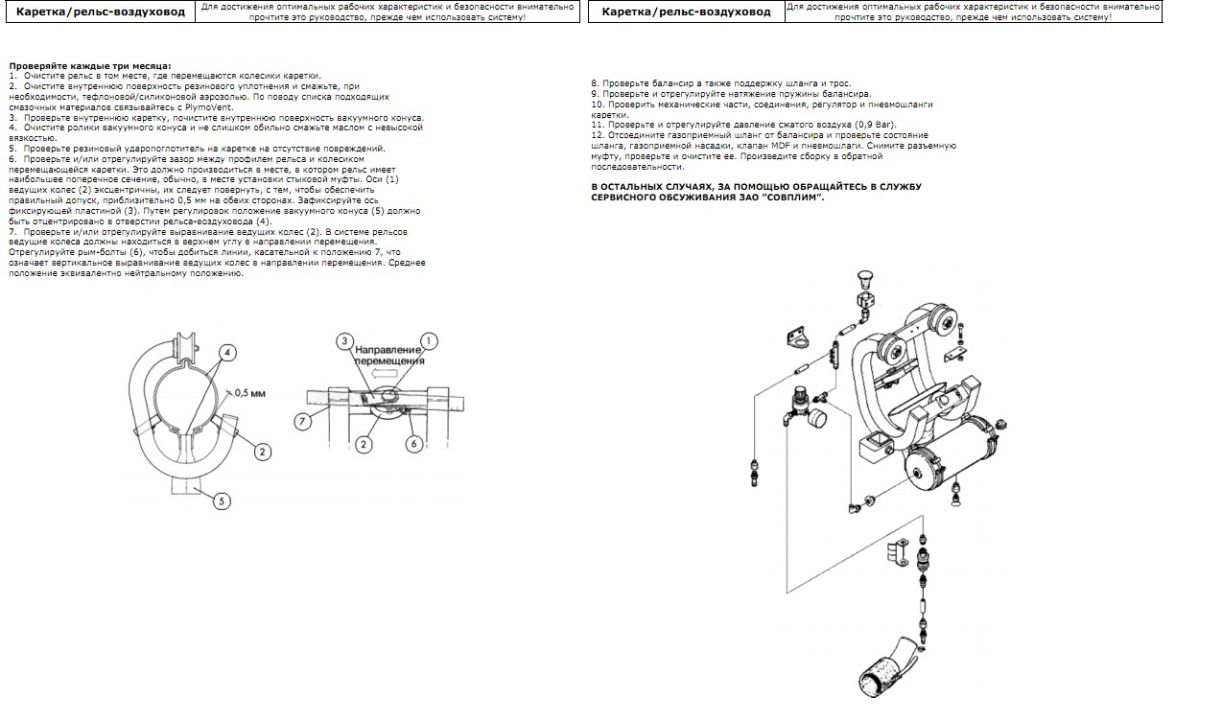

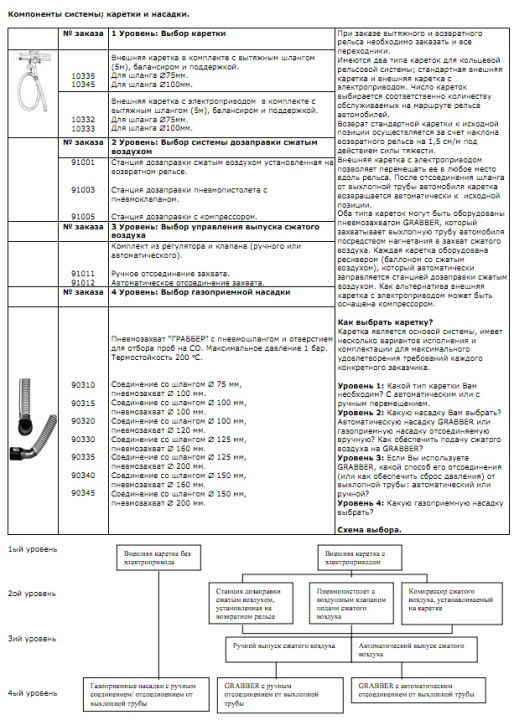

• Каретка «EC» (фото выше, слева) перемещается снаружи рельса-воздуховода и предназначена для работы с газоприемными насадками отсоединяемыми вручную, например, «REG».
• Каретка «ECRA» перемещается снаружи рельса-воздуховода, снабжена баллоном для сжатого воздуха и предназначена для работы с пневмозахватами «GRABBER», отсоединяемыми автоматически или вручную.

Примечание

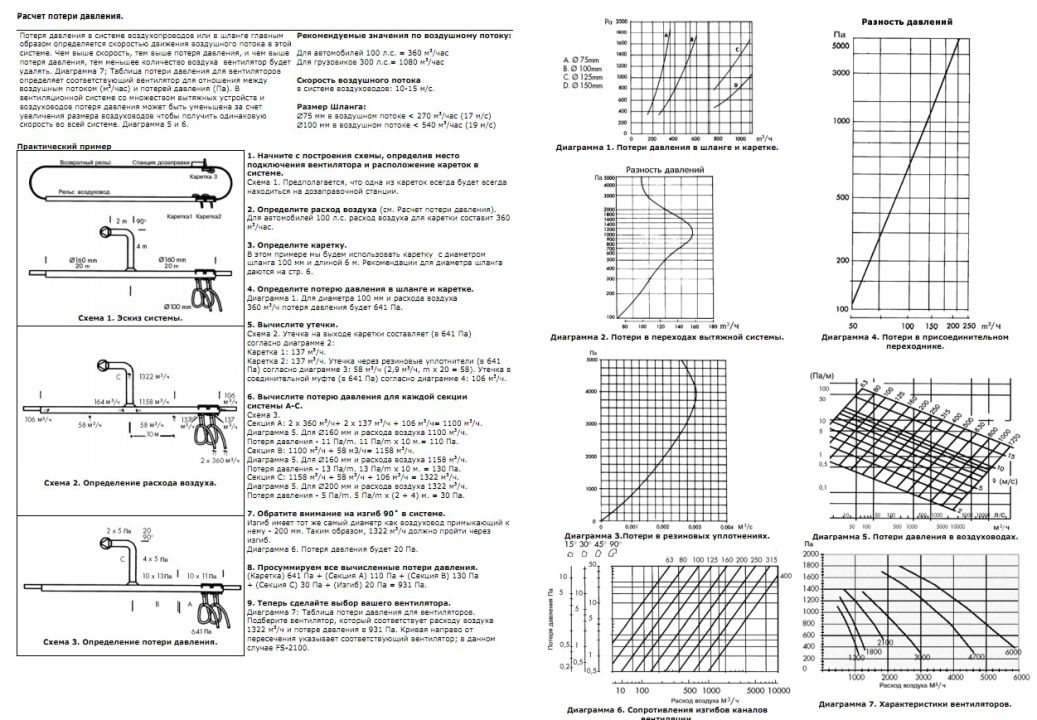

1. Модель каретки, вытяжного шланга и газоприемной насадки выбирается в зависимости от мощности двигателей автотранспорта, который планируется обслуживать. Например, для авто с мощностью до 100 л.с. требуется вытяжной шланг диаметром 75 мм, что означает необходимость выбора соответствующей каретки и насадки.
2. Набор «HPA», включающий вытяжной шланг «EH-PV» длиной 6 м, пневмозахват «GRABBER» и пр. принадлежности, применяется с каретками «ECRA». Для работы системы необходима станция заправки сжатым воздухом.

Средства автоматизации вытяжной системы:

• Механизм возврата каретки «Crab transporter» необходим для гаражей с низким потолком или когда протяженность возвратного рельса не позволяет обеспечить необходимый угол для самостоятельного скатывания каретки. Для этого возвратный рельс делится на несколько участков, которые монтируются под углом к полу в 15 град. Переход между этими участками снабжается транспортером каретки. Когда каретка под действием силы тяжести спустится до конца первого участка, там ее захватит транспортер и переведет на вершину второго участка, откуда каретка опять самостоятельно скатится. В зависимости от протяженности возвратного рельса таких участков может быть несколько. В итоге каретка добирается до исходного положения.
• Механизм возврата каретки «Crab carousel» необходим для интенсивно эксплуатируемой рельсовой системы, который автоматически переводит освободившуюся каретку на возвратный рельс при выезде автомобиля из гаража. Лопасти механизма поворачиваются вокруг своей оси и толкают каретку на возвратный рельс. Получив толчок, каретка продолжает инерционное движение по возвратному рельсу к исходной позиции.

Типовая конфигурация

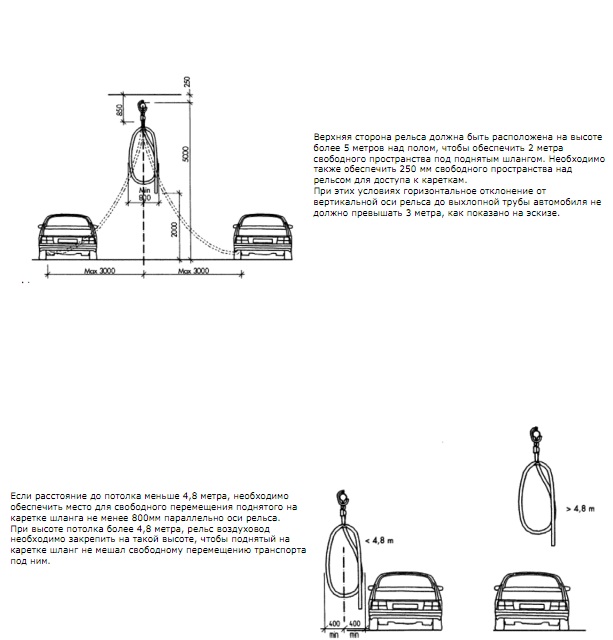

Во всех случаях для проектирования рельсовой системы необходимо учесть особенности оборудоваемого помещения, возможности крепления, расположения рабочих мест, пути перемещения и вид автотранспорта с которым производятся работы.

1. Экономичное решение - вытяжная система с газоприемными насадками, отсоединяемыми вручную. Свободная каретка переводится сотрудником в исходное положение.Возможно при использовании каретки «EC».
2. Вытяжная система для эксплуатации с пневмозахватами, отсоединяемыми автоматически или вручную с возвратным механизмом «Crab transporter» или «Crab carousel». Возможно при использовании каретки «ECRA».

Примечание

Приведенный перечень узлов системы и вариантов ее построения не является полным. Подробный перечень узлов и их назначение Вы найдете в прайс-листе, а за консультацией обращайтесь, пожалуйста, к специалистам фирмы.

Гарантия

Поставляемые оборудование и материалы должны применяться только в соответствии с их назначением и техническими нормами.
Каждое изделие сопровождается подробным паспортом/инструкцией на русском языке.
На оборудование предоставляется гарантийное обслуживание в течение 24 месяцев с момента отгрузки.
Изготовитель (поставщик) обязуется безвозмездно устранить возникшие неисправности/дефекты или заменить изделие/составные части в течение срока гарантии при условии соблюдении Потребителем правил эксплуатации.
По истечении гарантийного срока рекомендуется заключить договор на дальнейшее сервисное обслуживание.
На гибкие воздуховоды, шланги и рукава, а также прочие расходные материалы, подлежащие износу в процессе эксплуатации, гарантийное обслуживание не предоставляется. Претензии по качеству должны быть предъявлены до начала эксплуатации приобретенного оборудования. В этом случае изготовитель (поставщик) обязуется безвозмездно заменить не качественное изделие или устранить обнаруженные дефекты.

---
