Резервная установка

Общие сведения

Установка резервная используется в промышленном и гражданском строительстве для подачи воздуха в воздухоопорные сооружения при остановке систем основной приточной вентиляции по техническим причинам (отсутствие электроэнергии, технический осмотр, ремонт и т.д.).

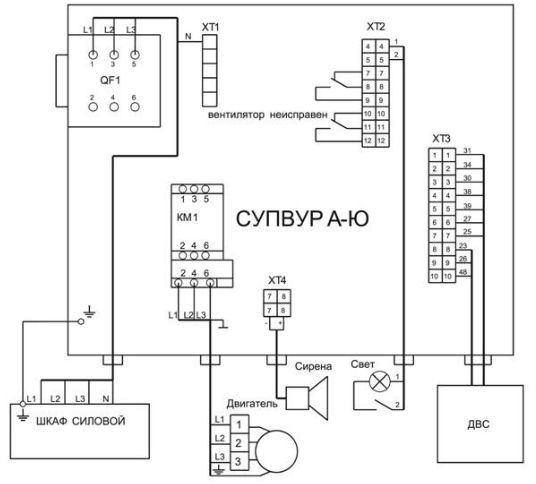

Система управления приводами резервного вентилятора (СУПВУР) (далее по тексту - система) осуществляет контроль давления воздуха в воздухоопорном сооружении и при уменьшении давления до минимального значения или пропадании напряжения питания электросети осуществляет включение резервного вентилятора для создания заданного давления.
Входными параметрами системы являются давление воздуха внутри воздухоопорного сооружения и реле контроля напряжения питания электросети.
Исполнительными механизмами системы являются электродвигатель и  бензиновый двигатель внутреннего сгорания  (далее по тексту – ДВС) резервного вентилятора
Система обеспечивает работу вентилятора в двух режимах:
- автоматическом;
- непрерывном.
Автоматический режим

Система, с помощью датчиков находящихся внутри шкафа управления, контролирует величину давления воздуха внутри сооружения. Если давление воздуха внутри сооружения меньше заданного, то включится электродвигатель резервного вентилятора. При достижении давления больше заданного электродвигатель выключится.
При пропадании напряжения питания, система автоматически запустит ДВС, который будет поддерживать давление воздуха в сооружении. При появлении напряжения питания система заглушит ДВС.
Непрерывный режим

В случае нарушения герметичности помещения или неисправности датчиков система  может быть переведена в непрерывный режим работы. В этом режиме резервный вентилятор будет включен постоянно.
Установка предназначена для эксплуатации в условиях умеренного (У) климата 2-ой категории размещения по ГОСТ 15150-69.
