Шинореечный профиль

Общие сведения

4-болтовая соединительная система с наружным выступом для легкой установки зажи­мов.
Специально сконструированная форма обес­печивает оптимальную устойчивость фланца.

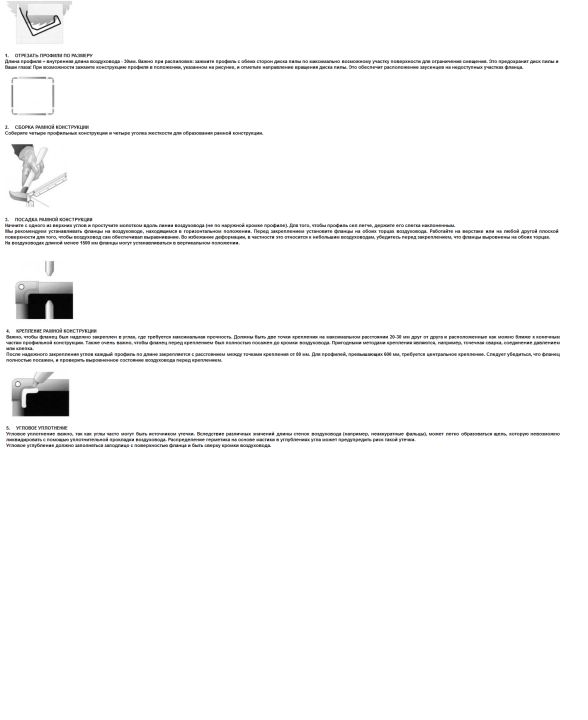

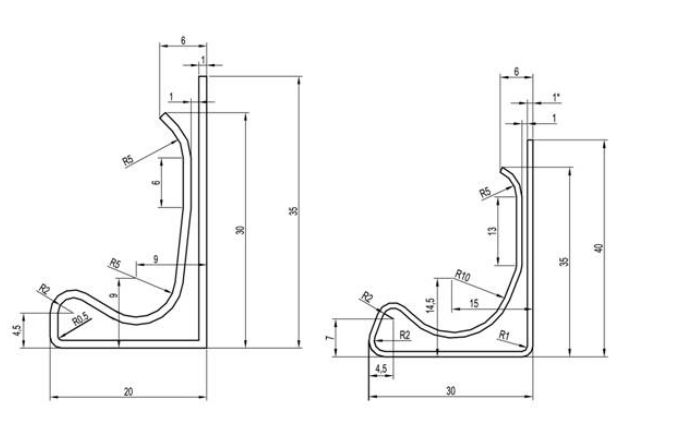

Предлагается два геометрических размера профиля: 20 мм и 30 мм высотой.
Фланцы могут быть изготовлены как из оцинкованной, так и из нержавеющей стали

Выбор профиля в соответствии с требованиями  воздухопроницаемости
Все профили могут также поставляться с герметиком. Тем не менее, выбор профиля в соответствии с требованиями по воздухонепроницаемости не зависит от выбора профиля в соответствии с требованиями по устойчивости. При использовании профилей с герметиком общую утечку в воздуховоде можно сократить на 30-50 %.

Рекомендации по производству воздуховодов в соответствии с требованиями
eurovent 2/2 и снип 41-01-2003:
Класс а (допустимый коэффициент утечки 2,4 л/сек/м2 при рабочем давлении 1000 па).
Класс н (допустимый коэффициент утечки 3,0 л/сек/м2 при рабочем давлении 1000 па).
1. Фланцы могут изготавливаться с помощью профилей  без герметика.
2. Фальцы стандартного качества являются допустимыми: уплотнения не требуется.
3. Во время сборки применение прокладки на поверхности фланца является достаточным.

Класс в (допустимый коэффициент утечкой 0,8 л/сек/м2 при рабочем давлении 1000 па).
Класс п (допустимый коэффициент утечкой 1,0 л/сек/м2 при рабочем давлении 1000 па).
1. Фланцы могут изготавливаться с помощью профилей  без герметика. После установки фланца на воздуховод угловая часть должна уплотняться мастикой.
2. Фальцы должны также выполняться аккуратно, в таком случае не требуется дополнительного уплотнения.
3. Во время сборки применение прокладки на поверхности фланца является обязательным, а так же требуется уделить особое внимание в части правильного закрытия прокладкой открытой кромки воздуховода в угловой части.

Класс с (допустимый коэффициент утечкой 0,28 л/сек/м2 при рабочем давлении 1000 па).
1. Фланцы должны изготавливаться с помощью профилей  с герметиком. После установки фланца на воздуховод угловая часть должна уплотняться мастикой.
2. Фальцы на воздуховодах, имеющих максимальное поперечное сечение более 500 мм, должны производиться особо тщательно. Фальцы на воздуховодах с максимальным поперечным сечением менее 500 мм должны полностью покрываться мастикой (вследствие большого числа фальцев на м2). Самым простым способом является нанесение мастики внутрь воздуховода непосредствен­но после изготовления. Мы рекомендуем применять мастику на защелочный фальц (Snap Lock).
3. Во время сборки применение прокладки на поверхности фланца является обязательным, а так же требуется уделить особое внимание в части правильного закрытия прокладкой открытой кромки воздуховода в угловой части. На участке уголков жесткости должно применятся два слоя прокладок.
Устойчивость против изгиба и несущая способность профиля зависят от рабочего давления и ширины воздуховода. Рекомендуемые размеры - это максимальные значения ширины воздуховода DW (= макси­мальная длина поперечного сечения воздуховода).
Международные нормы требуют, чтобы профиль фланца при направленном рабочем давлении не дол­жен изгибаться более, чем на 0,4% общего поперечного сечения воздуховода (например, допускается изгиб воздуховода шириной 1000 мм на значение 4 мм). Значения, указанные в таблице ниже, учитывают это требование. Необходимыми условиями являются наличие достаточно усиленных стенок воздуховода с толщиной листового металла в соответствии с требованиями на странице 29 и рекомендуемый способ использования зажимов в соответствии с описанием на странице 50.
Рабочий диапазон прямоугольных фланцев может быть увеличен за счет установки стяжек вблизи фланцев. Надпись "со стяжкой" означает, что стяжка (шпилька) должна устанавливаться вблизи фланца (расстояние от фланца не должно превышать 50 мм).

---

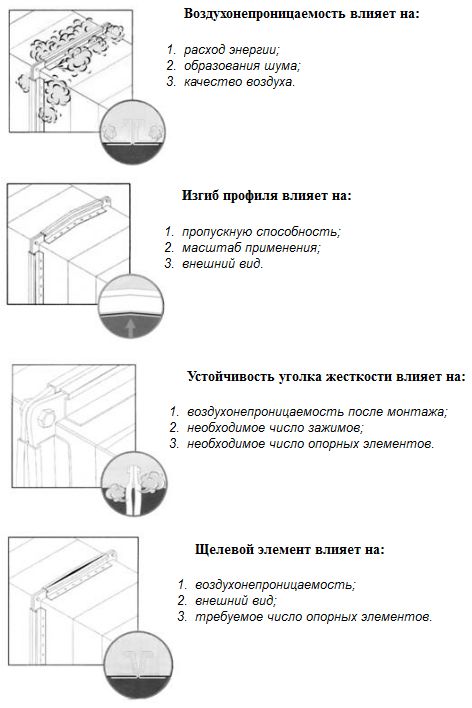

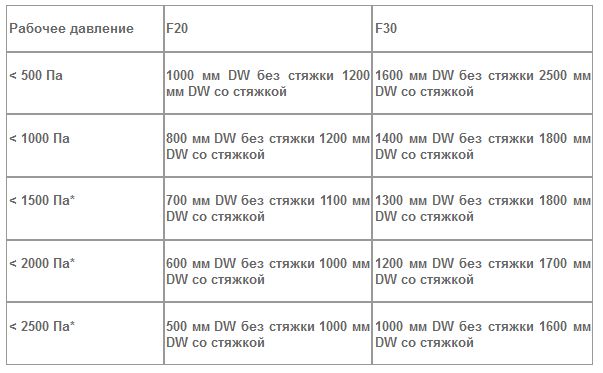

Выбор профиля в зависимости от требований по устойчивости

Все профили могут также поставляться с герметиком. Тем не менее, выбор профиля в соответствии с требованиями по воздухонепроницаемости не зависит от выбора профиля в соответствии с требованиями по устойчивости. При использовании профилей с герметиком общую утечку в воздуховоде можно сократить на 30-50 %.

Рекомендации по производству воздуховодов в соответствии с требованиями
eurovent 2/2 и снип 41-01-2003:

Класс а (допустимый коэффициент утечки 2,4 л/сек/м2 при рабочем давлении 1000 па).
Класс н (допустимый коэффициент утечки 3,0 л/сек/м2 при рабочем давлении 1000 па).

    Фланцы могут изготавливаться с помощью профилей без герметика.
    Фальцы стандартного качества являются допустимыми: уплотнения не требуется.
    Во время сборки применение прокладки на поверхности фланца является достаточным.

Класс в (допустимый коэффициент утечкой 0,8 л/сек/м2 при рабочем давлении 1000 па).
Класс п (допустимый коэффициент утечкой 1,0 л/сек/м2 при рабочем давлении 1000 па).

    Фланцы могут изготавливаться с помощью профилей без герметика. После установки фланца на воздуховод угловая часть должна уплотняться мастикой.
    Фальцы должны также выполняться аккуратно, в таком случае не требуется дополнительного уплотнения.
    Во время сборки применение прокладки на поверхности фланца является обязательным, а так же требуется уделить особое внимание в части правильного закрытия прокладкой открытой кромки воздуховода в угловой части.

Класс с (допустимый коэффициент утечкой 0,28 л/сек/м2 при рабочем давлении 1000 па).

    Фланцы должны изготавливаться с помощью профилей с герметиком. После установки фланца на воздуховод угловая часть должна уплотняться мастикой.
    Фальцы на воздуховодах, имеющих максимальное поперечное сечение более 500 мм, должны производиться особо тщательно. Фальцы на воздуховодах с максимальным поперечным сечением менее 500 мм должны полностью покрываться мастикой (вследствие большого числа фальцев на м2). Самым простым способом является нанесение мастики внутрь воздуховода непосредствен­но после изготовления. Мы рекомендуем применять мастику на защелочный фальц (Snap Lock).
    Во время сборки применение прокладки на поверхности фланца является обязательным, а так же требуется уделить особое внимание в части правильного закрытия прокладкой открытой кромки воздуховода в угловой части. На участке уголков жесткости должно применятся два слоя прокладок.
