Консольно-поворотное вытяжное устройство «UK»

Общие сведения

Подъемное вытяжное устройство  «UK», не только удаляет дым из рабочей зоны, но также может использоваться для подвешивания технологического оборудования, которое будет перемещаться вслед за рабочим. Применяется в тяжелых промышленных условиях, таких как сварочные цеха, химические производства, производство изделий из пластика и т.д. Вытяжной кран состоит из двух шарнирно-соединенных горизонтальных балок с шарикоподшипниками в шарнире и в настенной опоре. На конце балки закреплена вертикальная телескопическая секция. Внутренняя и внешняя балка спроектированы и изготовлены таким образом, чтобы нести высокую нагрузку без потери подвижности. Наиболее часто на балке подвешиваются кабели, механизмы подачи сварочной проволоки, ручной инструмент и т.п. Удобное, практичное и экономичное решение.

Назначение

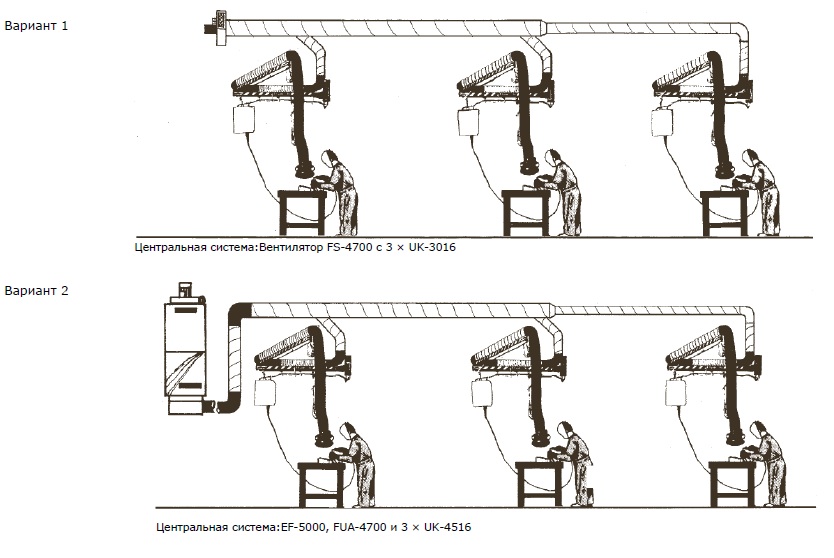

Консольно-поворотное вытяжное устройство предназначено для улавливания и удаления различных видов дыма и пыли, а также т.п. вредных веществ, выделяющихся на стационарных и нестационарных рабочих местах, позволяя работать с крупногабаритными изделиями. Консольная балка вытяжного устройства позволяет подвешивать к себе дополнительный груз до 50 кг. Вытяжное устройство эксплуатируется в составе системы вытяжной вентиляции, а также может подключаться непосредственно к индивидуальному вентилятору. Температура перемещаемой воздушной среды не должна превышать +70 град С.

Конструкция

Вытяжное устройство состоит:


• из 2-х балочного консольно-поворотного механизма и смонтированного на нем телескопического вытяжного рукава с круглой воздухоприемной воронкой (D=300мм), которая может поворачиваться на угол до 90 град от оси в горизонтальной и вертикальной плоскости;
• монтажной площадки с безинерционным тормозом, который обеспечивает свободное, практически без трения, вращение балки и легкую фиксацию всего устройства.


Жесткие воздуховоды выполнены из оцинкованной стали и окрашены высококачественной порошковой краской. Гибкие соединения выполнены из ПВХ. Для регулирования расхода воздуха вытяжное устройство снабжено заслонкой. Вытяжное устройство крепится к стене. Вытяжное устройство может поворачиваться на угол до 90 град от своей оси в горизонтальной плоскости.

Поставка

Вытяжной кран поставляется в комплекте с настенным монтажным крон-штейном для непосредственного монтажа вентилятора FUK, или для под-соединения к центральной вытяжной системе.

Преимущества


• Оригинальная запатентованная конструкция с двумя шарикоподшипниками, обеспечивающая легкую регулировку в трех положениях.

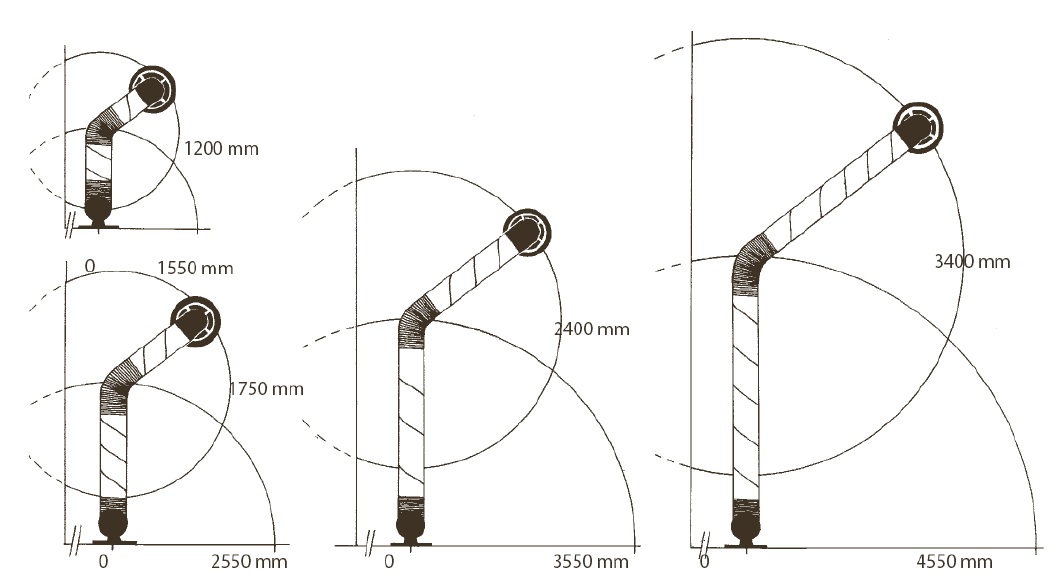

• Максимальная подвижность внутри радиуса действия.
• Быстрое и легкое позиционирование.
• Подвешиваемый к консольно-поворотной балке груз может достигать 50 кг.

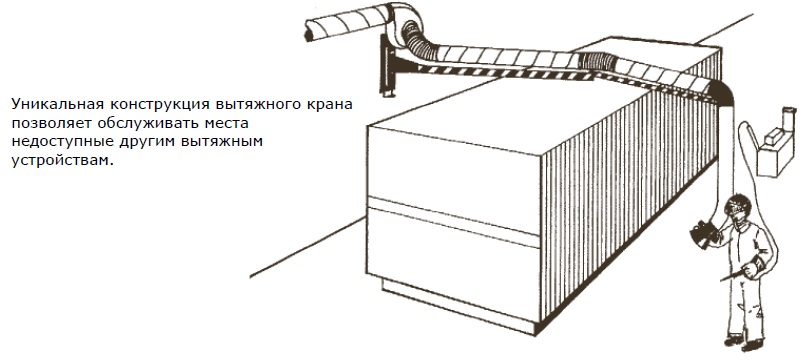

• Вы сами можете выбрать высоту для крепления устройства к стене, выше или ниже.

Эффективность

Законы аэродинамики, описывающие спектры всасывания вытяжных устройств, определяют зависимость убывания скоростей движения воздуха обратно пропорционально квадрату расстояния от всасывающего устройства до точки в пространстве, где требуется обеспечение подтекания воздуха к всасывающему отверстию. Таким образом, наиболее действенной мерой, определяющей эффективность всасывающего устройства, является возможность его расположения максимально приближенно к источнику выделения загрязнения.

Рекомендуется устанавливать воздухоприемную воронку вытяжного устройства - местного отсоса на расстоянии 30-50 см от источника загрязнения в пределах площади диаметром 0,5-1,0 м, что обеспечивает удаление до 80% загрязнений.

Подбор устройства

При выборе местного отсоса необходимо учесть:

• тип загрязнения и источник его образования;
• окружающую среду;
• размеры рабочего места;
• высоту потолка;
• возможности крепления;

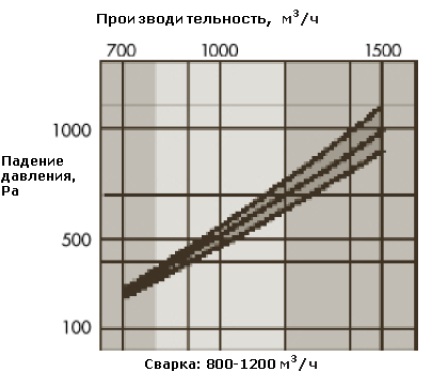

• потерю давления в сети;
• необходимый расход воздуха.

Возможная комплектация:

FSL-1 - Полужесткий самофиксирующийся в пространстве воздуховод-насадка диаметром 125 мм, установка вместо воздухоприемной воронки;
SLE - Гибкий вытяжной рукав для увеличения рабочей зоны, установка вместо воздухоприемной воронки
SK-20/24 - Комплект подсветки, картридж с лампой 24 В 20 Вт, спиральный электрокабель длиной 10 м и выключатель;
TR-24/75 - Трансформатор 220/24 В 75 Вт для подсветки;
SK-300 - Выключатель подсветки со спиральным электрокабелем длиной 3 м;

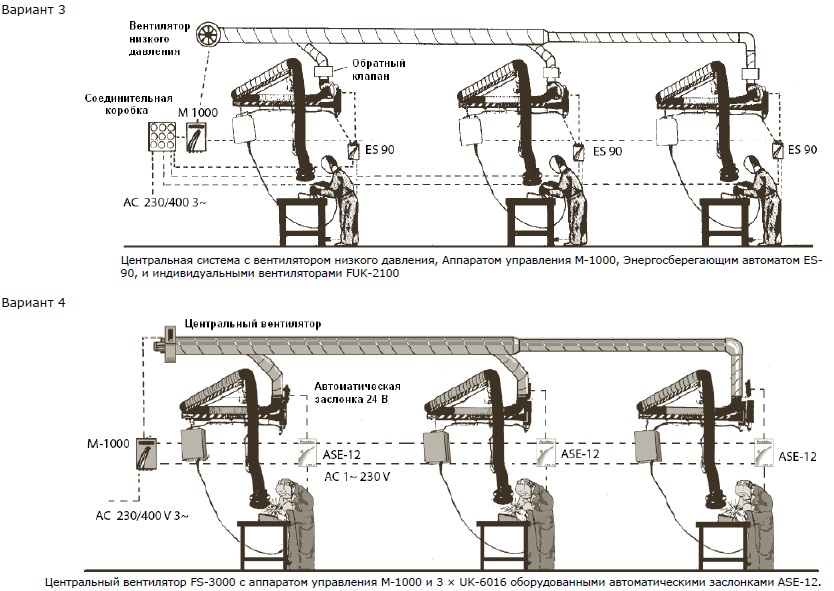

S-100 - Пуль управления подсветкой и вытяжным вентилятором, электрокабель длиной 10 м;
LS-12 - Светочувствительное устройство для автоуправления фильтровентиляционной системой;
MCC-05 - Индукционный датчик - клещи для автоуправления фильтровентиляционной системой;
UKV-160 - Комплект вертикальной секции - телескопический вытяжной рукав длиной 3 м.

Гарантия 24 месяца!
