Вентиляторы дымоудаления дополнительная комплектация

Общие сведения

Вентиляторы дымоудаления – это установки, название которых говорит само за себя, ведь они используются именно для удаления вредных продуктов горения, являясь одной из основных частей противодымной вентиляции здания.

Монтаж этих вентиляторов осуществляется прямо на крыше, поэтому их часто относят к категории «крышных». Именно по этой причине данные установки подходят для помещений абсолютно любого типа.

Следует заметить, что они являются вентиляторами низкого давления, представляя собой оборудование одностороннего всасывания. Их лопатки загнуты назад, что является одним из многочисленных преимуществ этих вентиляторов. Рабочее колесо вентиляционной установки должно быть особо прочным и надежным, поэтому в вентиляторах дымоудаления его изготавливают из высококачественной жаростойкой стали. Это может быть как нержавеющая, так и углеродистая сталь, в то время как корпус вентилятора изготавливают из стали оцинкованной.

Для того, чтобы такой вентилятор эксплуатировался дольше, и эффективно выполнял свои основные функции, среда, с которой он работает не должна содержать каких-либо липких веществ.

Вентилятор вр 86 77 устанавливают в вентиляционные противодымные системы, и их основное назначение заключается в удалении дыма высокой температуры, который обычно возникает в случае пожара, также в отводе высоких температур за пределы обслуживаемого помещения. Работать они могут с температурами в пределах 400-600 градусов С в течение не меньше 120 минут. Не рекомендуют использовать эти вентиляторы , если перемещаемая среда имеет в своем составе взрывчатые вещества.

Их особенность в том, что они могут оснащаться, как вертикальным, так и горизонтальным выбросом перемещаемых газов – двух- или четырехсторонним. Кроме того, относясь к устройствам дымоудаления, вентиляторы вр 86 77, как и все они изготавливаются только на жесткой опоре. А отношение их к крышному оборудованию говорит о том, что они имеют высокие прочностные и отличные эксплуатационные характеристики: устойчивость к атмосферным осадкам, коррозийным процессам, высоким температурам и их перепаду.

ОПИСАНИЕ

Стакан монтажный (узел прохода) для вентиляторов ВКРС-ДУ (400°С/600°С) и ВКРВ-ДУ (400°С/600°С)
Стакан монтажный, стальной, предназначен для монтажа крышных вентиляторов на кровле зданий. Стакан разработан в соответствии с <Типовыми строительными конструкциями>
Стакан представляет собой стальную собой стальную сварную конструкцию, состоящую из участка трубы, с толщиной стенки 3мм, верхнего фланца, для монтажа основания вентилятора и нижних опорных уголков.

---

Стакан монтажный (узел прохода) на шахту квадратного сечения для вентиляторов ВКРС-ДУ (400°С/600°С) и ВКРВ-ДУ (400°С/600°С)
Стакан монтажный, стальной, квадратный предназначен для монтажа крышных вентиляторов на кровле зданий.

Стакан монтажный СТКВ- представляет собой стальную, сварную конструкцию, состоящую из участка сварной трубы квадратного сечения, верхней крышки, для монтажа основания вентилятора и нижнего опорного основания. Нижняя часть основания выходит в подкровельное пространство и имеет фланец для присоединения воздуховода квадратного сечения.

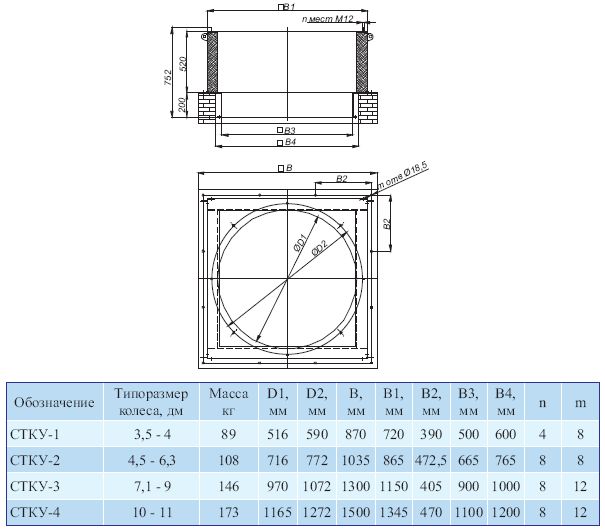

Стакан утепленный СТКУ- Представляет собой стальную, сварную конструкцию, состоящую из участка сварной трубы прямоугольного сечения, утепленного термо-шумоизолирующим материалом и обшитого снаружи оцинкованными панелями и нижнего опорного основания по конструкции аналогичного СТКВ.
Предназначен для предотвращения образования конденсата на внутренних стенках стакана из-за перепада температур наружного воздуха и температуры воздуха в помещении.

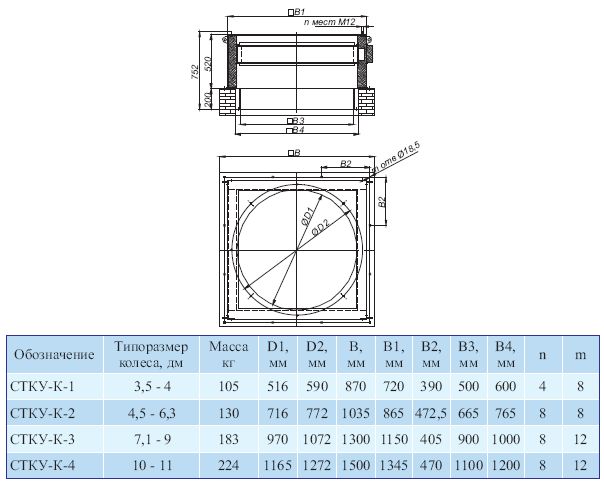

Стакан утеплённый с утеплённым клапаном СТКУ-К
По конструкции и назначению аналогичен СТКУ. В данный стакан встраивается воздушный утеплённый клапан VKZ(H) оснащенный электромеханическим приводом MB(BLF230/BF230), работающий по схеме <открыто-закрыто> для предотвращения неконтролируемого оттока тепла из помещения.

---

Поддон для вентилятора ВКРС-ДУ (400°С/600°С) и ВКРВ-ДУ (400°С/600°С)
Поддон предназначен для обеспечения условий безопасности при эксплуатации, а также сбора и удаления конденсата.
Поддон крепится к монтажному стакану до установки крышного вентилятора. Крепление поддона осуществляется при помощи болтов и гаек М12. В помещениях с высокой влажностью необходимо предусматривать отвод конденсата из поддона. Для этого в центральной части поддона имеется патрубок, к которому может быть присоединена водоотводящая труба.

---

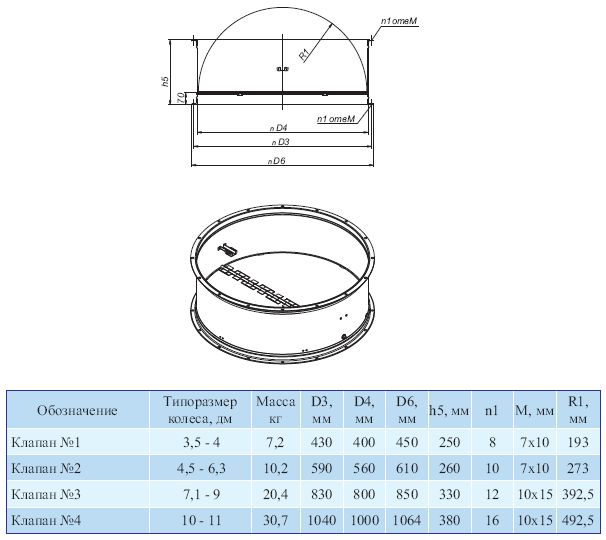

Клапан обратный для вентиляторов ВКРС-ДУ (400°С/600°С) и ВКРВ-ДУ (400°С/600°С)
Клапан обратный предназначен для исключения обратной тяги и предотвращения попадания холодного воздуха в помещение при неработающем вентиляторе.
Клапан состоит из стального корпуса и установленных двухстворчатых лопаток. При отсутствии потока воздуха(вентилятор выключен) масса лопаток удерживает их в закрытом положении.При работающем вентиляторе поток воздуха преодолевает массу лопаток и клапан открывается.
Монтаж клапана осуществляется на выходной переход, до установки вентилятора. Для установки клапана необходимо снять нижнее основание вентилятора, установить клапан на выходной переход вентилятора и установить на место нижнее основание.
Примечание
На вентиляторы ВР-ДУ ставятся клапаны обратные общего назначения.

---

Термостойкий кабельканал для вентиляторов ВКРС-ДУ (400°С/600°С)
Термостойкий кабельканал-элемент, обеспечивающий надежную работу крышных вентилторов при удалении высокотемпературных газовоздушных смесей, возникающих при пожаре.
Термостойкий кабельканал монтируется при помощи саморезов 4,2х16 на корпусе крышных вентиляторов дымоудаления и служит для защиты питающего кабеля электродвигателя вентилятора от воздействия высоких температур, возникающих при пожаре. При этом обеспечивается возможность безопасного резмещения токоподводящего кабеля непосредственно в зоне выброса вентилятора.
Термостойкий кабельканал представляется собой короб, обеспечивающий так же защиту от механического повреждения кабеля и исключающими возможность прекращения подачи питания на двигатель вентилятора при пожаре.

---

Обечайка для вентиляторов ВКРС-ДУ (400°С/600°С) и ВКРВ-ДУ (400°С/600°С)
Обечайка используется при монтаже вентиляторов ВКРС-ДУ.
Применение обечайки позволяет увеличить высоту кровли до места выброса вентилятора до двух метров, что необходимо в соответствии с требованиями СНиП 41-01-2003.
Обечайка устанавливается между стаканом и вентилятором.

---
