Консольно-поворотное вытяжное устройство «FM»

Общие сведения

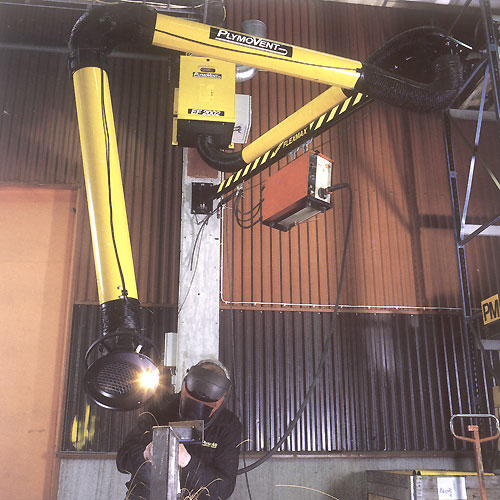

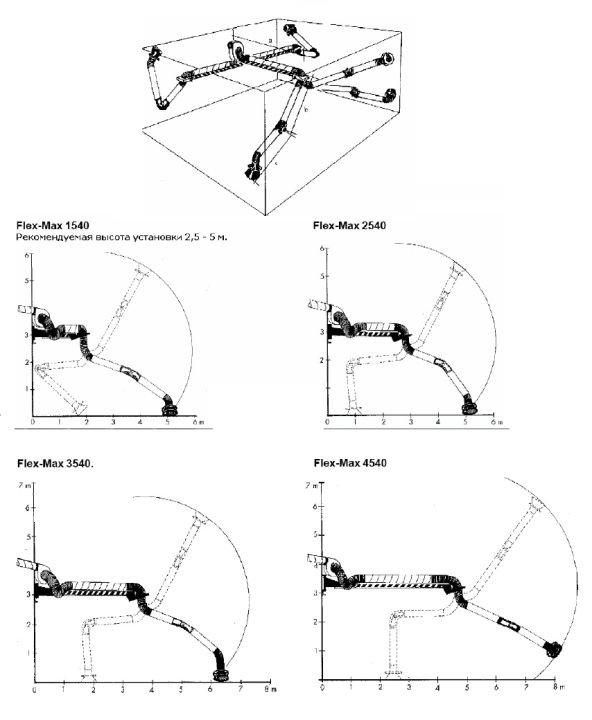

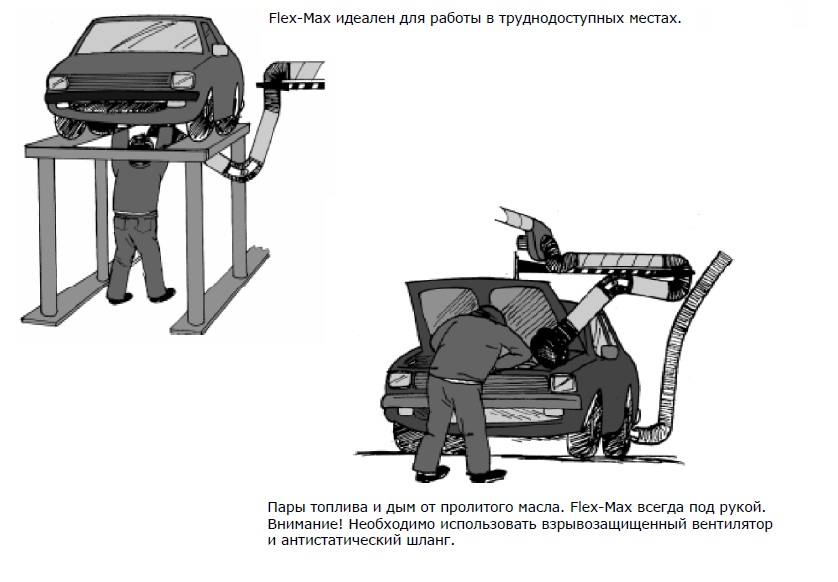

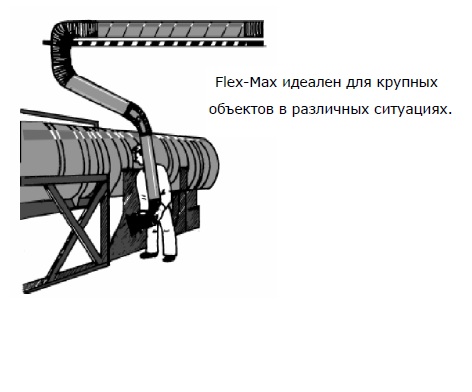

Вытяжное устройство Flex-Max наилучшее решение в ситуациях требующих максимальной подвижности. С устройством Flex-Max вы сможете покрыть всю площадь рабочей зоны. Выпускается ряд моделей с радиусом действия от 4 м до 8,8 м. Воронка устройства может подниматься над полом относительно монтажной опоры на высоту до 4 м. Flex-Max дотянется до любых труднодоступных и тесных уголков в рабочей зоне, может работать с очень низкими, протяженными и очень высокими объектами. Flex-Max представляет собой вытяжное устройство на удлиняющей консольно-поворотной балке, закрепленной на оси со сдвоенным шарикоподшипником. Вытяжное устройство имеет три регулировки для обеспечения максимальной подвижности внутри рабочей зоны и может вращаться вокруг своей оси на 3600. Удлиняющая консольно-поворотная балка оснащается направляющей для подвешивания кабелей, шлангов сжатого воздуха, устройств подачи сварочной проволоки и т.п. Максимальный вес подвешиваемого груза не должен превышать 50 кг. Перемещение вытяжного устройства осуществляется при помощи воронки. Удлиняющие шланги FSL-1, SLE-20 и SLE-30 легко закрепляются к вытяжному устройству.

Назначение

Консольно-поворотный механизм предназначен для увеличения рабочего пространства, обслуживаемого вытяжным устройством "KUA-H", и позволяет последнему удалять загрязнения выделяющиеся на стационарных и нестационарных рабочих местах, работать внутри замкнутого объема, под изделием и с изделием большой высоты. Консольная балка позволяет подвешивать к себе дополнительный груз до 50 кг.

Конструкция

Поворотная консоль состоит из консольной балки с монтажной площадкой. На балке закреплен воздухопровод, состоящий их гибких и жестких воздуховодов. На свободном конце балки монтируется вытяжное устройство. Безинерционный тормоз консоли обеспечивает легкое перемещение и фиксацию вытяжного устройства. Консоль может поворачиваться на угол до 90 град от своей оси в горизонтальной плоскости. Жесткие воздуховоды выполнены из оцинкованной стали и окрашены высококачественной порошковой краской.
Гибкие соединения выполнены из ПВХ.

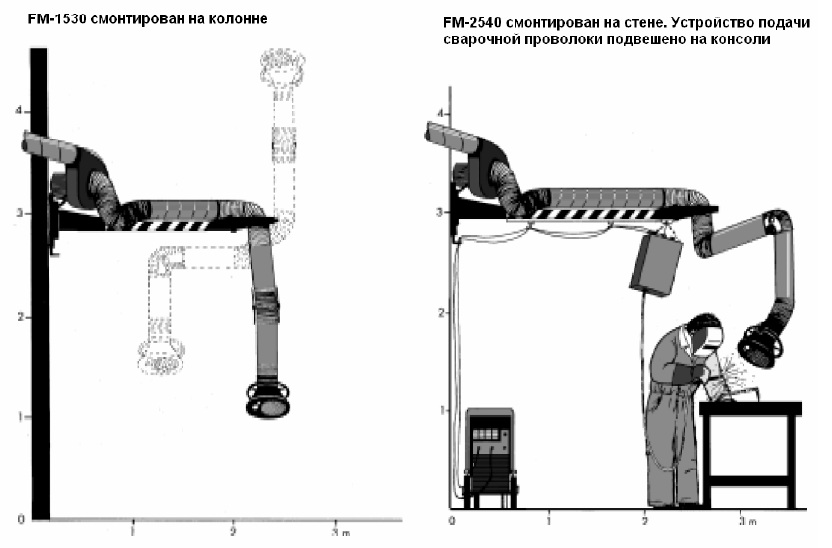

Консоль крепится к стене.
Гарантия 24 месяца.

Поставка

Flex-Max поставляется в комплекте с настенным монтажным кронштейном, вытяжным устройством, шлангом и воронкой с заслонкой.

Преимущества



• Оригинальная запатентованная конструкция с двумя шарикоподшипниками, обеспечивающая легкую регулировку в трех положениях.

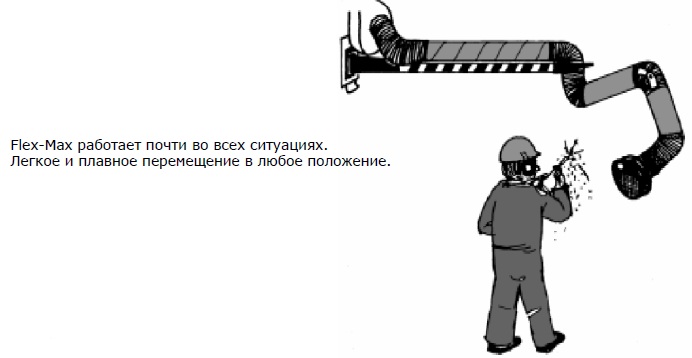

• Максимальная подвижность внутри радиуса действия.
• Быстрое и легкое позиционирование.
• Подвешиваемый к консольно-поворотной балке груз может достигать 50 кг.

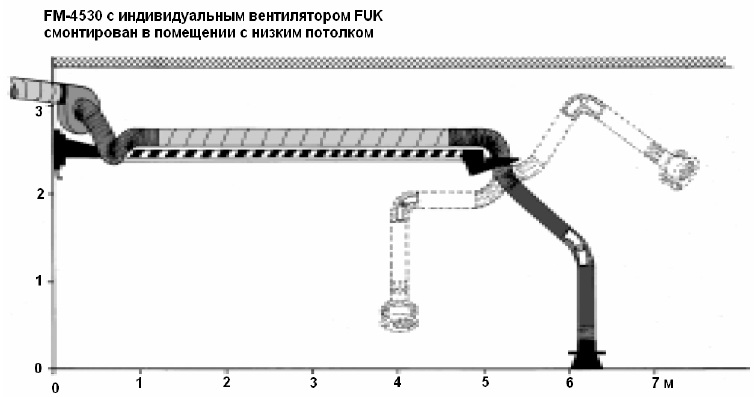

• Вы сами можете выбрать высоту для крепления устройства к стене, выше или ниже.

Эффективность

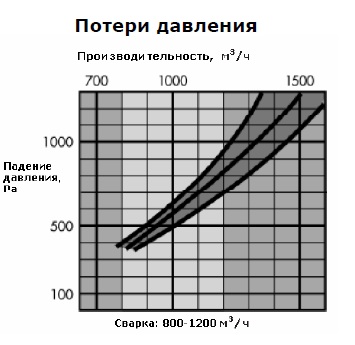

Законы аэродинамики, описывающие спектры всасывания вытяжных устройств, определяют зависимость убывания скоростей движения воздуха обратно пропорционально квадрату расстояния от всасывающего устройства до точки в пространстве, где требуется обеспечение подтекания воздуха к всасывающему отверстию. Таким образом, наиболее действенной мерой, определяющей эффективность всасывающего устройства, является возможность его расположения максимально приближенно к источнику выделения загрязнения. Рекомендуется устанавливать воздухоприемную воронку вытяжного устройства - местного отсоса на расстоянии 30-50 см от источника загрязнения в пределах площади диаметром 0,5-1,0 м, что обеспечивает удаление до 80% загрязнений. Подбор устройства При выборе местного отсоса необходимо учесть: тип загрязнения и источник его образования; окружающую среду; размеры рабочего места; высоту потолка; возможности крепления; потерю давления в сети; необходимый расход воздуха.
