Вытяжное устройство «EA»

Общие сведения
Вытяжное устройство ЕА на шарикоподшипниках – это гибкое и эффективное средство для удаления пыли, сварочного дыма, масляного тумана, паров растворителей и т.п. Конструкция с поддерживающей пружиной и со сдвоенным шарико-подшипником в поворотной опоре обеспечивает ЕА плавное и легкое перемещение в пределах зоны действия.

Назначение
Вытяжное устройство предназначено для улавливания и удаления различных видов дыма и пыли, а также т.п. вредных веществ, выделяющихся на стационарных и нестационарных рабочих местах. Вытяжное устройство может улавливать загрязненный воздух на высоте превышающей высоту своей установки.

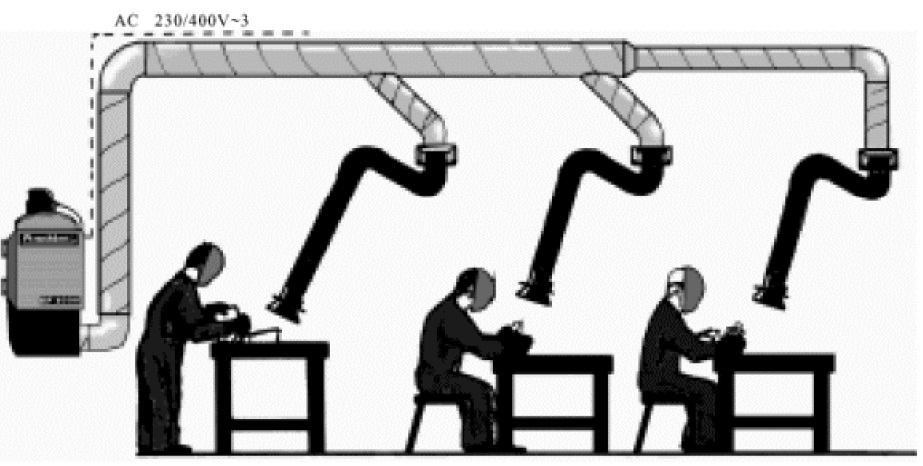

Вытяжное устройство эксплуатируется в составе системы вытяжной вентиляции, а также может подключаться непосредственно к индивидуальному вентилятору или к фильтру воздуха. Температура перемещаемой воздушной среды не должна превышать +70 град С.

Конструкция
Вытяжное устройство состоит:


• из гибкого ПВХ рукава, внутри которого расположен опорный механизм;
• монтажного кронштейна с поворотной муфтой и монтажным фланцем, которые позволяют закрепить само устройство, установить индивидуальный вентилятор или подключить воздуховод;
• круглой воздухоприемной воронки (D=300мм), которая может поворачиваться на угол до 90 град от оси в горизонтальной и вертикальной плоскости.

Для регулирования расхода воздуха вытяжное устройство снабжено заслонкой.

Вытяжное устройство устанавливается:
на стене при помощи монтажного кронштейна;
на монтажной балке (опция), которая позволяет смонтировать вытяжное устройство в необходимом месте;
на передвижном фильтре при помощи поворотной муфты. Вытяжное устройство может поворачиваться вокруг своей оси на 360 град.

Поставка
Вытяжное устройство поставляется в комплекте с настенным кронштейном непосредственно на котором может быть закреплен вентилятор. Для соединения с центральным воздуховодом предусмотрен фланец ∅ 160 мм.

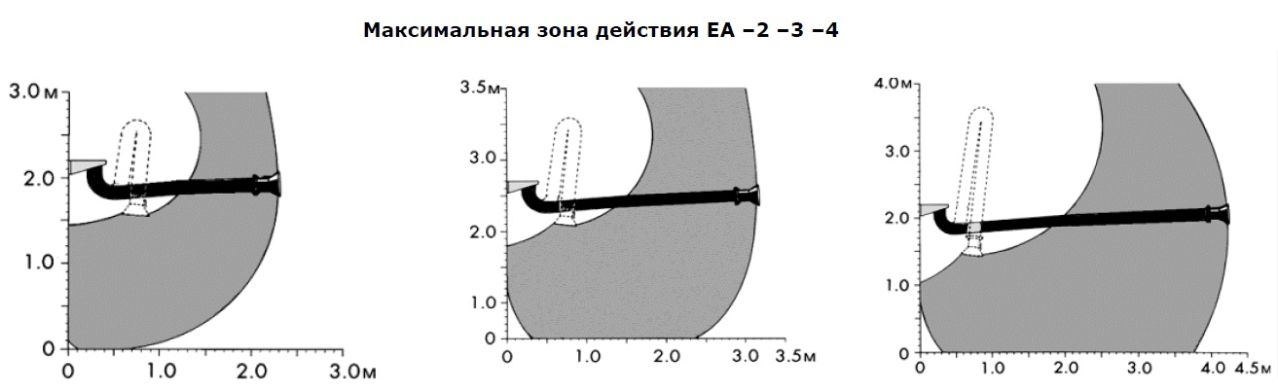

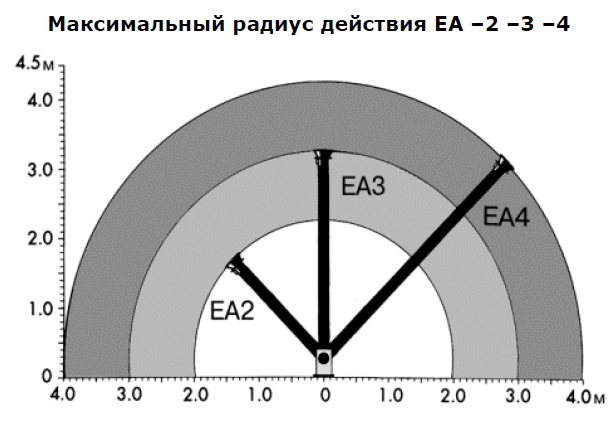

Преимущества


• Легкое перемещение благодаря шарикоподшипниковому креплению и поддерживающей пружине.
• Зона действия может быть увеличена до 6 м с помощью колонны РА-220.
• Прочная конструкция.
• Простое размещение воронки в любой точке зоны действия.
• Стандартная опора для потолочного, настенного и напольного крепления облегчает монтаж.

Ассортимент:


• EA-H - Вытяжные устройства с размещением под опорой.

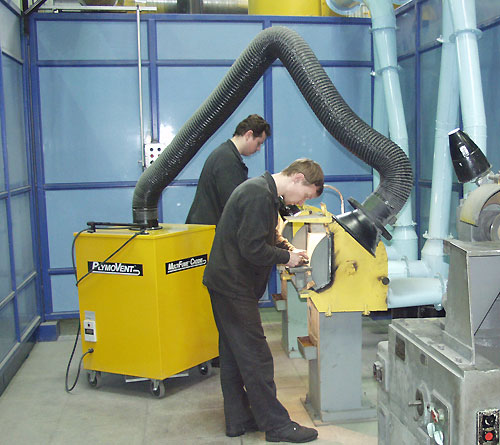

• EA-S - Вытяжные устройства для установки на передвижные фильтры воздуха (на фото в начале страницы).

Возможная комплектация:


• FSL-1 - Полужесткий самофиксирующийся в пространстве воздуховод-насадка диаметром 125 мм, установка вместо воздухоприемной воронки.
• SLE Гибкий вытяжной рукав для увеличения рабочей зоны, установка вместо воздухоприемной воронки.
• HL-20/24 - Комплект подсветки, картридж с лампой 24 В 20 Вт, электрокабель длиной 10 м и выключатель.
• TR-24/75 - Комплект подсветки, картридж с лампой 24 В 20 Вт, электрокабель длиной 10 м и выключатель.
• SK-300 - Выключатель подсветки со спиральным электрокабелем длиной 3 м.
• S-100 - Пуль управления подсветкой и вытяжным вентилятором, электрокабель длиной 10 м.
• LS-12 - Светочувствительное устройство для автоуправления фильтровентиляционной системой.
• MCC-05 - Индукционный датчик - клещи для автоуправления фильтровентиляционной системой.

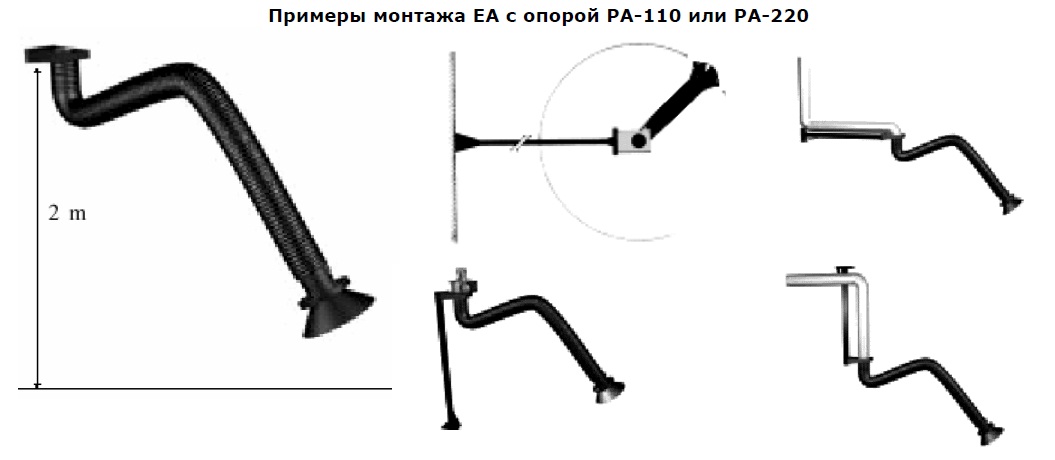

• PA-110 - Монтажная балка, L=1,1м.
• PA-220 - Монтажная балка, L=2,2м.

Гарантия
24 месяца.

Эффективность
Законы аэродинамики, описывающие спектры всасывания вытяжных устройств, определяют зависимость убывания скоростей движения воздуха обратно пропорционально квадрату расстояния от всасывающего устройства до точки в пространстве, где требуется обеспечение подтекания воздуха к всасывающему отверстию. Таким образом, наиболее действенной мерой, определяющей эффективность всасывающего устройства, является возможность его расположения максимально приближенно к источнику выделения загрязнения.
Рекомендуется устанавливать воздухоприемную воронку вытяжного устройства - местного отсоса на расстоянии 30-50 см от источника загрязнения в пределах площади диаметром 0,5-1,0 м, что обеспечивает удаление до 80% загрязнений.

Подбор устройства
При выборе местного отсоса необходимо учесть:


• тип загрязнения и источник его образования;
• окружающую среду;
• размеры рабочего места;
• высоту потолка;
• возможности крепления;
• потерю давления в сети;
• необходимый расход воздуха.
