Телескопическое вытяжное устройство "LM-2"

Назначение:
Вытяжное устройство LM-2 предназначено для улавливания и удаления различных видов дыма и пыли, а также т.п. вредных веществ, выделяющихся на небольших стационарных рабочих местах, расположенных в помещении с невысоким потолком. Вытяжное устройство эксплуатируется в составе системы вытяжной вентиляции, а также может подключаться непосредственно к индивидуальному вентилятору. Температура перемещаемой воздушной среды не должна превышать +70 град С.

Конструкция:

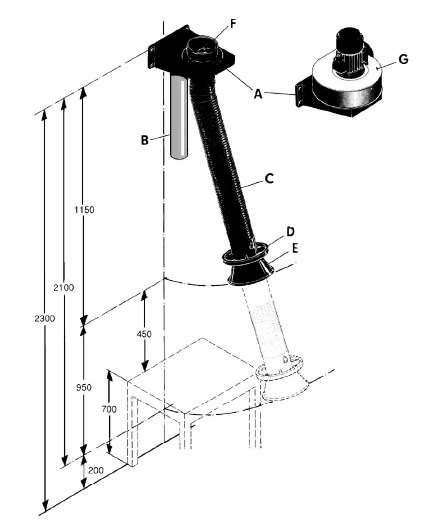

Вытяжное устройство состоит:


• из гибкого ПВХ рукава, внутри которого расположен телескопический опорный механизм;
• монтажного кронштейна с противовесом, поворотной муфтой и монтажным фланцем, которые позволяют закрепить само устройство, установить индивидуальный вентилятор или подключить воздуховод;
• круглой воздухоприемной воронки (D=300мм), которая может поворачиваться на угол до 90 град от оси в горизонтальной и вертикальной плоскости

Для регулирования расхода воздуха вытяжное устройство снабжено заслонкой

Вытяжное устройство устанавливается:


• на стене при помощи монтажного кронштейна;
• на монтажной балке (опция), которая позволяет смонтировать вытяжное устройство в необходимом месте.

Вытяжное устройство может поворачиваться вокруг своей оси на 300 град.

Поставка:
Комплект поставки LM-2 состоит из настенного кронштейна, вытяжного устройства со шлангом, и воронки с заслонкой.

Преимущества:


• Точное и легкое позиционирование благодаря противовесу уравновешивающему воронку.
• Пружина облегчает вертикальное перемещение.
• Благодаря телескопической конструкции можно легко изменить радиус действия. Небольшие компактные габариты.
• Идеально для небольших рабочих мест в помещениях с низкими потолками.
• Уникальное вытяжное устройство для слесарных работ.

Эффективность:
Законы аэродинамики, описывающие спектры всасывания вытяжных устройств, определяют зависимость убывания скоростей движения воздуха обратно пропорционально квадрату расстояния от всасывающего устройства до точки в пространстве, где требуется обеспечение подтекания воздуха к всасывающему отверстию. Таким образом, наиболее действенной мерой, определяющей эффективность всасывающего устройства, является возможность его расположения максимально приближенно к источнику выделения загрязнения.
Рекомендуется устанавливать воздухоприемную воронку вытяжного устройства - местного отсоса на расстоянии 30-50 см от источника загрязнения в пределах площади диаметром 0,5-1,0 м, что обеспечивает удаление до 80% загрязнений.

Подбор устройства:
При выборе местного отсоса необходимо учесть:


• тип загрязнения и источник его образования;
• окружающую среду;
• размеры рабочего места;
• высоту потолка;
• возможности крепления;
• потерю давления в сети;
• необходимый расход воздуха.

Возможная комплектация:


• FSL-1 Полужесткий самофиксирующийся в пространстве воздуховод-насадка диаметром 125 мм, установка вместо воздухоприемной воронки.
• SLE Гибкий вытяжной рукав для увеличения рабочей зоны, установка вместо воздухоприемной воронки.

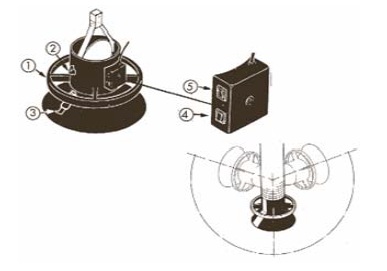

• SK-20/24 Комплект подсветки, картридж с лампой 24 В 20 Вт, спиральный электрокабель длиной 10 м и выключатель.
• TR-24/75 Трансформатор 220/24 В 75 Вт для подсветки. SK-300 Выключатель подсветки со спиральным электрокабелем длиной 3 м.
• S-100 Пуль управления подсветкой и вытяжным вентилятором, электрокабель длиной 10 м.
• LS-12 Светочувствительное устройство для автоуправления фильтровентиляционной системой.
• MCC-05 Индукционный датчик - клещи для автоуправления фильтровентиляционной системой.

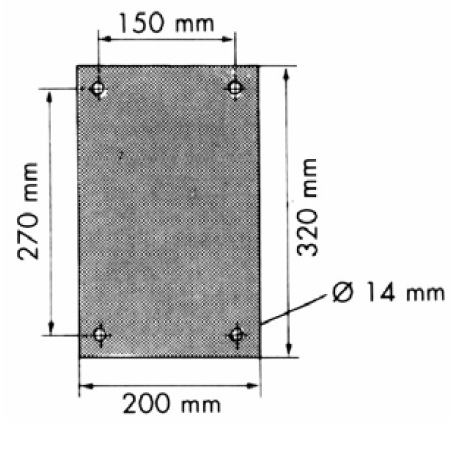

• PA-110 Монтажная балка, L=1,1м.

• PA-220 Монтажная балка, L=2,2м.


Гарантия
24 месяца.
