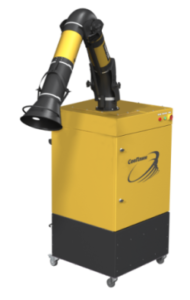

Передвижной механический самоочищающийся фильтр ПМСФ-6

Агрегаты ПМСФ-6 (без встроенного компрессора) и ПМСФ-6-К (со встроенным компрессором) предназначены для локального удаления и очистки воздуха от аэрозолей и частиц пыли, образующихся при процессах сварки, зачистки, шлифовки металлов, а также аналогичных видов обработки различных материалов.

Принцип работы. Основан на локальном захвате загрязненного воздуха, механической очистке воздуха от вредных веществ и возврате очищенного воздуха в производственное помещение. Рециркуляция воздуха позволяет сократить расходы электроэнергии на общую вентиляцию помещений, отопление, обслуживание самого фильтра и защищает рабочий персонал предприятий от воздействия вредных веществ, выделяемых при выполнении технологических операций.

Условия работы
Фильтры ПМСФ-6 рассчитаны на продолжительную работу в закрытых помещениях при следующих условиях:
● режим S1 по ГОСТ IEC 60034-1-2014;
● температура окружающей среды от плюс 5 до плюс 45 °С;
● относительная влажность не более 80% при плюс 25 °С;
● температура перемещаемого воздушного потока не должна превышать плюс 80 °С;
● воздушный поток должен быть невзрывоопасным, не должен содержать агрессивные пары и газы, слипающуюся и волокнистую пыль, а также частицы и материалы, склонные к тлению и самовозгоранию.

Преимущества и особенности конструкции

● Высокая производительность до 2400 м³/ч при низком энергопотреблении — 1,5 кВт;
● Компактный корпус — 1400х775х775 мм;
● Низкий уровень шума — 75 дБА;
● Горизонтальные плоскоовальные картриджи (2 шт.) с высоким классом фильтрации;
● Интеллектуальная система автоматической очистки с ΔP-функцией (продлевает срок службы картриджа, снижает энергопотребление и расход сжатого воздуха);
● Светозвуковая сигнализация максимальной загрязненности картриджа;
● Простая система прижима и фиксации картриджей для простоты обслуживания фильтра;
● Возможность установки двух вытяжных устройств ø160 мм или одного Ø 200 мм или Ø 160 мм;
● Встроенный безмасленный компрессор (опция);
● Фильтр из активированного угля (опция);
● Двухступенчатая защита от искр, снижающая риск возгораний;
● Выход очищенного воздуха вверх;
● Элементы управления работой фильтра расположены в верхней части корпуса для удобства эксплуатирующего персонала;
● Клавиши управления фильтром продублированы на воронке вытяжного устройства;
● Усиленные поворотные колеса с механизмом фиксации для обеспечения маневренности фильтра и облегчения эксплуатации в условиях ограниченного пространства;
● Удобный выдвижной лоток-пылесборник.

Технические характеристики

Габаритные и присоединительные размеры

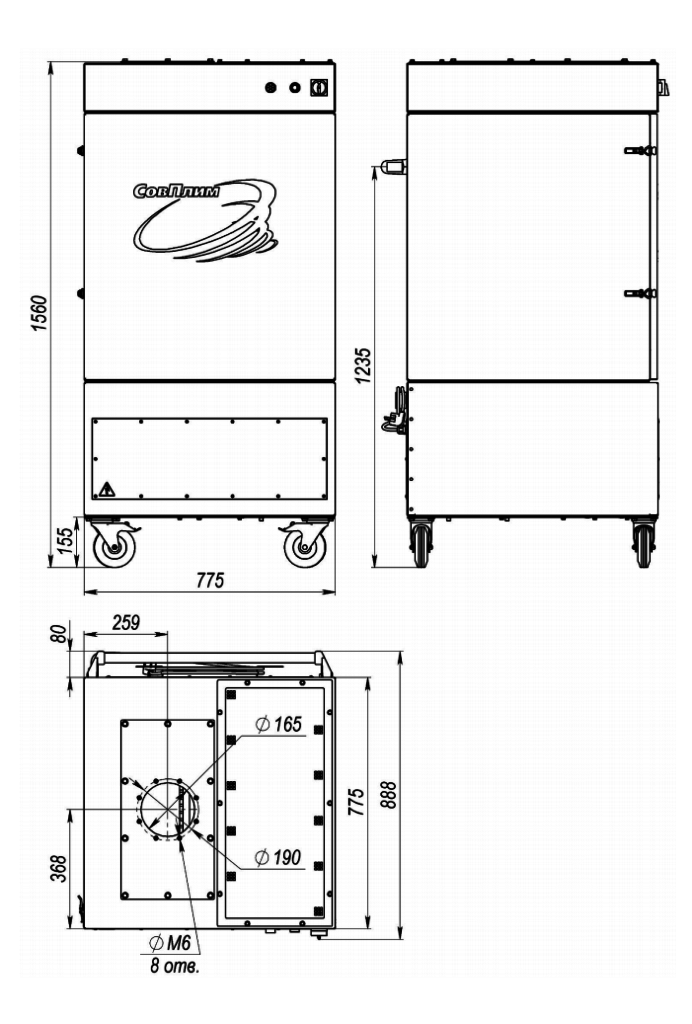

Общий вид, габаритные и присоединительные размеры моделей фильтра

• ПМСФ-6-160, ПМСФ-6-160-К

• ПМСФ-6-2х160, ПМСФ-6-2х160-К

• ПМСФ-6-200, ПМСФ-6-200-К

Модельный ряд

Расшифровка наименования

Комплектация:
● плоскоовальный фильтрующий картридж, 12 м² – 2 шт.;
● защитные металлические экраны-отбойники – 2 шт.;
● встроенный вентилятор в шумопоглощающем корпусе – 1 шт.;
● электрический кабель с евро вилкой, 5 м – 1 шт.;
● пульт управления c ΔP-функцией, светозвуковой сигнализацией, трансформатором для вытяжных устройств KUA с подсветкой;
● встроенный безмасленный компрессор сжатого воздуха (для моделей ПМСФ-6-К) – 1 шт.;
● влагомаслоотделитель ВМО (для моделей ПМСФ-6) – 1 шт.

Передвижной механический самоочищающийся фильтр ПМСФ-6-К (со встроенным компрессором):

	Код	Модель	Модель картриджа
Серия ПМСФ-6-160-К с одним вытяжным устройством KUA-M (Ø160 мм) и встроенным компрессором
	501107	ПМСФ-6-160-К-Т12	CART-OV-T12
	501108	ПМСФ-6-160-К-ТC12	CART-OV-TC12
	501109	ПМСФ-6-160-К-D12	CART-OV-D12
Серия ПМСФ-6-2x160-К с двумя вытяжными устройствами KUA-M (Ø160 мм) и встроенным компрессором
	501110	ПМСФ-6-2x160-К-Т12	CART-OV-T12
	501111	ПМСФ-6-2x160-К-ТC12	CART-OV-TC12
	501112	ПМСФ-6-2x160-К-D12	CART-OV-D12
Серия ПМСФ-6-200-К с одним вытяжным устройством KUA-200 (Ø200 мм) и встроенным компрессором
	501113	ПМСФ-6-200-К-Т12	CART-OV-T12
	501114	ПМСФ-6-200-K-ТC12	CART-OV-TC12
	501115	ПМСФ-6-200-K-D12	CART-OV-D12

Передвижной механический самоочищающийся фильтр ПМСФ-6 (без встроенного компрессора):

	Код	Модель	Модель картриджа
Серия ПМСФ-6-160 с одним вытяжным устройством KUA-M (Ø160 мм)
	501116	ПМСФ-6-160-Т12	CART-OV-T12
	501117	ПМСФ-6-160-ТC12	CART-OV-TC12
	501118	ПМСФ-6-160-D12	CART-OV-D12
Серия ПМСФ-6-2x160 с двумя вытяжными устройствами KUA-M (Ø160 мм)
	501119	ПМСФ-6-2x160-Т12	CART-OV-T12
	501120	ПМСФ-6-2x160-ТC12	CART-OV-TC12
	501121	ПМСФ-6-2x160-D12	CART-OV-D12
Серия ПМСФ-6-200 с одним вытяжным устройством KUA-200 (Ø200 мм)
	501122	ПМСФ-6-200-Т12	CART-OV-T12
	501123	ПМСФ-6-200-ТC12	CART-OV-TC12
	501124	ПМСФ-6-200-D12	CART-OV-D12

Внимание: Для фильтров с картриджами CART-OV-D12 и CART-OV-С12 необходимо приобретать средство предварительного запыления Preco-N в кол-ве 1 кг на 24 м² (см. вкладку «Комплектующие и аксессуары»).

Вытяжные устройства серий KUA-M и KUA-200 для установки на агрегаты ПМСФ-6 (заказываются отдельно):

Фильтрующие картриджи

Комплектация

	Код	Модель	Описание
Картридж фильтрующий овальный (2 шт. входят в комплект поставки), F9 (ГОСТ Р ЕН 779-2104)
	600008	CART-OV-T12	Полиэстер с PTFE мембраной
	600009	CART-OV-TC12	Полиэстер с PTFE мембраной и с антистатич. покрытием
	600010	CART-OV-D12	Полиэстер

Дополнительные опции

	Код	Модель	Описание
Фильтр предварительной очистки
	6673	FF-006	Фильтр предварительной очистки. Сетчатый, моющийся, G3 (ГОСТ Р ЕН 779-2014)
Фильтр из активированного угля
	6011	CF-006	Фильтр для очистки воздуха от токсичных газов и запахов
Средство для предварительного запыления картриджей (Заказывается для фильтрующих картриджей CART-OV-D12)
	18079	Preco-N	Средство для предварительного запыления картриджей,1 кг. Расход 1 кг на 24 м².
	7331	Preco-N	Средство для предварительного запыления картриджей,12 кг. Расход 1 кг на 24 м².
