Передвижной механический самоочищающийся фильтр ПМСФ-7

Передвижной механический самоочищающийся фильтр ПМСФ-7 предназначен для локального удаления и очистки воздуха от аэрозолей и частиц пыли, образующихся в процессе сварки, зачистки, шлифовки металлов, а также аналогичных видов обработки различных материалов.

Принцип работы
Принцип работы ПМСФ-7 основан на локальном захвате загрязнённого воздуха с помощью подъёмно-поворотного устройства KUA, последующей трехступенчатой фильтрации от вредных веществ (включая газовые составляющие) и возврате очищенного воздуха в производственное помещение.

Экономия электроэнергии
Рециркуляция воздуха позволяет сократить расходы электроэнергии на общую вентиляцию помещений и отопление, а также защитить персонал предприятий от воздействия вредных веществ, выделяемых при выполнении технологических операций сварки, зачистки, шлифовки и аналогичных процессов.

Экономичная система очистки
Система автоматической очистки сжатым воздухом, на базе современного контроллера собственной разработки и производства, значительно продлевает срок службы фильтрующего картриджа, а также снижает затраты на обслуживание и содержание агрегата ПМСФ-7.

Области применения

предприятия различных отраслей промышленности
лаборатории
механические мастерские
аттестационные пункты
учебные классы

Конструкция

Компактный узкий корпус,
Увеличенная производительность – 1400 м³/ч,
Низкий уровень шума <69 дБа,
Вертикальный выход очищенного воздуха через выпускную решетку на верхней крышке не создает сквозняков и не поднимает пыль с поверхностей,
Удобное расположение органов управления,
Удобное крепление фильтра из активированного угля на выпускной решетке,
Два компактных пылесборника выдвигаются снаружи корпуса агрегата, что исключает контакт персонала с грязной камерой, где расположен фильтрующий картридж, и обеспечивает безопасную выгрузку пыли в одноразовый пакет одним человеком,
Защитный бампер влагомаслоотделителя,
Удобный накопитель сетевого кабеля,
Большие колеса с плавным ходом для неровных полов,
Инструкция по обслуживанию и эксплуатации с крупными пиктограммами нанесена непосредственно на корпус агрегата,
Возможность установки подъемно-поворотных вытяжных устройств моделей KUA-M-XS и KUA-M-XSL производства АО «СовПлим»,
Возможность присоединения вытяжного шланга с воздухоприемной воронкой и магнитным держателем при помощи поворотного отвода.

Система фильтрации

Три ступени очистки: предварительный сетчатый фильтр, основной картридж высокого класса фильтрации Е11 (полиэстер с ePTFE-мембраной), кассета из активированного угля,
Двойная защита от искр и окалины: металлический экран отбойник и префильтр из многослойной оцинкованной сетки,
На выбор два типа автоматической очистки сжатым воздухом: вращающаяся рамка с соплами, вставка-обтекатель,
Вертикальное расположение основного фильтрующего картриджа,
Быстрая замена основного картриджа через верхнюю крышку без применения инструментов,
Четыре типа фильтрующих материалов для различных технологических процессов,
Максимальная автономность благодаря встроенному безмасляному компрессору (для работы агрегата требуется только питание 230 В ).

Современный контроллер и управление

Современный контроллер системы автоматической очистки со встроенным электронным дифференциальным манометром и ΔP-функцией, запускающей очистку при достижении заданной степени загрязненности основного картриджа,
Встроенный влагомаслоотделитель с регулятором давления и манометром,
Двухстрочный текстовый дисплей контроллера, отображающий текущий ΔP (загрязненность картриджа) в режиме работы, меню управления — в режиме настройки,
Экономия электроэнергии и сжатого воздуха благодаря ΔP-функции,
Автозапуск дополнительной очистки после остановки вентилятора,
Световая и звуковая сигнализация,
Дистанционное включение агрегата и лампы подсветки на воронке вытяжного устройства.

1 – корпус фильтра
2 – крышка
3 – выхлопная решетка
4 – картридж
5 – сетевой шнур и вилка с заземлением

6 – лотки для сбора пыли
7 – бампер
8 – клапан предохранительный
9 – замки-защелки
10 – панель управления

11 – колесо поворотное с тормозом
12 – ручка
13 – префильтр (опция)
14 – фильтр-регулятор/фильтр (для моделей без компрессора / с компрессором)

Воздушно-пылевой поток под действием разрежения, создаваемого встроенным вентилятором, всасывается через воздухоприёмную воронку ВУ. Загрязнённый воздух огибает экран-отбойник, который равномерно распределяет поток. Воздух проходит сквозь фильтровальный материал картриджа, мелкодисперсные загрязнения оседают на его поверхности, а очищенный от пыли воздух через выхлопную решетку (поз. 3) в верхней плоскости фильтра, либо через фильтр из активированного угля (опция, устанавливается вместо выхлопной решетки) поступает обратно в помещение. Угольный фильтр улавливает запахи и токсичные газы, выделяемые при некоторых видах сварки.

В процессе эксплуатации пылевой слой на поверхности картриджа увеличивается, сопротивление растёт, возникает необходимость регенерации (далее – очистки).

Очистка запылённого картриджа осуществляется обратной продувкой сжатым воздухом. Процесс очистки автоматизирован. Алгоритмом очистки управляет контроллер с ΔР-функцией, встроенный в панель управления (поз. 10). Контроллер определяет перепад давления (ΔР) между камерами неочищенного и очищенного воздуха при помощи встроенного электронного дифференциального манометра.

При достижении установленного уровня ΔР запускается процесс очистки картриджа, в ходе которого, осевшие на его поверхности частицы, отделяются и осыпаются в лотки (поз. 6).

Подача сжатого воздуха в моделях ПМСФ-7-Х осуществляется от внешнего компрессора, либо заводской сети, при помощи подсоединения силами эксплуатирующей организации гибкого пневматического шланга (не входит в комплект поставки) к фильтр-регулятору, расположенному на задней стенке фильтра (поз. 14, рис. 1).

Подача сжатого воздуха в моделях ПМСФ-7-ХК осуществляется с помощью установленной при сборке агрегата пневмотрубки, соединяющей встроенный безмасляный компрессор и фильтр-регулятор, расположенный на задней стенке фильтра (поз. 14, рис 1).

Фильтр-регулятор входит в комплект поставки всех моделей ПМСФ-7 и представляет собой влагомаслоотделитель с установленным на него редуктором давления и манометром. Фильтр-регулятор предназначен для защиты фильтрующего картриджа от частиц масла и влаги, а также для установки давления 5–5,5 бар, обеспечивающего максимальную эффективность и долговечность пневматической системы очистки агрегата ПМСФ-7.

Два принципа автоматической очистки картриджей

Равномерное распределение потока сжатого воздуха по всей внутренней поверхности картриджа обеспечивается при помощи двух вариантов принципов очистки:

импульсная, со вставкой-обтекателем (модели ПМСФ-7-И),
ротационная (вращающаяся) рамка с соплами (модели ПМСФ-7-Р).

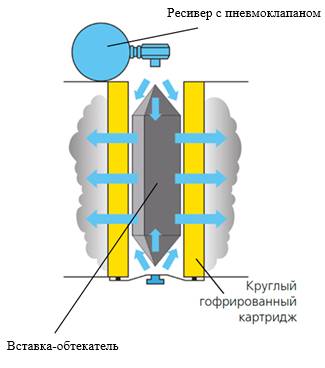

Принцип очистки с вставкой-рассекателем

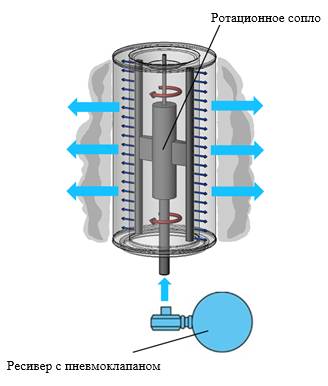

Принцип очистки с ротационным соплом

Наименование параметра или характеристики	Значение параметра
	ПМСФ-7-ХХ	ПМСФ-7-XXК
Максимальный расход воздуха, м³/ч	1400
Площадь активной фильтрующей поверхности, м²	12
Напряжение питания, В (Частота, Гц)	230 (50)
Потребляемая мощность двигателя вентилятора, кВт	1,1
Потребляемая мощность встроенного компрессора, кВт	-	0,5
Макс. расход сжатого воздуха, л/мин свободного воздуха: - заводская настройка (5 имп./мин) - ручная настройка (до 6 имп./мин)	351 421	-
Давление подаваемого сжатого воздуха (рабочее), МПа (бар)	0,5–0,55 (5,0–5,5)	-
Классы чистоты сжатого воздуха по ГОСТ Р ИСО 8573-1	[2 : 3 : 0]	-
Уровень шума не более, дБА	66
Диаметр входного отверстия под патрубок, мм	160
Количество устанавливаемых вытяжных устройств, шт.	1
Габаритные размеры (Ширина х Глубина x Высота), мм	650 х 865 х 1400
Габаритные размеры корпуса (Ширина х Глубина x Высота), мм	650 х 655 х 1230
Масса фильтра не более, кг (без учёта ВУ)	150	180
Степень защиты пульта управления по ГОСТ 14254	IP54
Режим работы	продолжительный
Тип компрессора	-	безмасляный
Максимальное давление встроенного компрессора, бар	-	10

ПМСФ-7 с импульсной очисткой (вставка-рассекатель)
Код	Артикул	Описание
ПМСФ-7-ИПК (импульсная очистка, префильтр, компрессор)
501257	ПМСФ-7-ИПК-T12	Фильтр с картриджем CART-S-T12
501258	ПМСФ-7-ИПК-TC12	Фильтр с картриджем CART-S-TC12
501259	ПМСФ-7-ИПК-D12	Фильтр с картриджем CART-S-D12
501260	ПМСФ-7-ИПК-C12	Фильтр с картриджем CART-S-C12
ПМСФ-7-ИК (импульсная очистка, компрессор)
501249	ПМСФ-7-ИК-T12	Фильтр с картриджем CART-S-T12
501250	ПМСФ-7-ИК-TC12	Фильтр с картриджем CART-S-TC12
501251	ПМСФ-7-ИК-D12	Фильтр с картриджем CART-S-D12
501252	ПМСФ-7-ИК-C12	Фильтр с картриджем CART-S-C12
ПМСФ-7-ИП (импульсная очистка, префильтр)
501253	ПМСФ-7-ИП-T12	Фильтр с картриджем CART-S-T12
501254	ПМСФ-7-ИП-TC12	Фильтр с картриджем CART-S-TC12
501255	ПМСФ-7-ИП-D12	Фильтр с картриджем CART-S-D12
501256	ПМСФ-7-ИП-C12	Фильтр с картриджем CART-S-C12
ПМСФ-7-И (импульсная очистка)
501245	ПМСФ-7-И-T12	Фильтр с картриджем CART-S-T12
501246	ПМСФ-7-И-TC12	Фильтр с картриджем CART-S-TC12
501247	ПМСФ-7-И-D12	Фильтр с картриджем CART-S-D12
501248	ПМСФ-7-И-C12	Фильтр с картриджем CART-S-C12

ПМСФ-7 с ротационной очисткой (вращающаяся рамка с соплами)
Код	Артикул	Описание
ПМСФ-7-РПК (ротационная очистка, префильтр, компрессор)
	ПМСФ-7-РПК-T12	Фильтр с картриджем CART-S-T12
	ПМСФ-7-РПК-TC12	Фильтр с картриджем CART-S-TC12
	ПМСФ-7-РПК-D12	Фильтр с картриджем CART-S-D12
	ПМСФ-7-РПК-C12	Фильтр с картриджем CART-S-C12
ПМСФ-7-РК (ротационная очистка, компрессор)
	ПМСФ-7-РК-T12	Фильтр с картриджем CART-S-T12
	ПМСФ-7-РК-TC12	Фильтр с картриджем CART-S-TC12
	ПМСФ-7-РК-D12	Фильтр с картриджем CART-S-D12
	ПМСФ-7-РК-C12	Фильтр с картриджем CART-S-C12
ПМСФ-7-РП (ротационная очистка, префильтр)
	ПМСФ-7-РП-T12	Фильтр с картриджем CART-S-T12
	ПМСФ-7-РП-TC12	Фильтр с картриджем CART-S-TC12
	ПМСФ-7-РП-D12	Фильтр с картриджем CART-S-D12
	ПМСФ-7-РП-C12	Фильтр с картриджем CART-S-C12
ПМСФ-7-Р (ротационная очистка)
	ПМСФ-7-Р-T12	Фильтр с картриджем CART-S-T12
	ПМСФ-7-Р-TC12	Фильтр с картриджем CART-S-TC12
	ПМСФ-7-Р-D12	Фильтр с картриджем CART-S-D12
	ПМСФ-7-Р-C12	Фильтр с картриджем CART-S-C12

Для продолжительной и эффективной работы агрегаты ПМСФ-7 стандартно комплектуются картриджами четырех типов фильтровального материала. Описание фильтровального материала и областей применения картриджей приведены в таблице 1.

Таблица 1. Фильтрующие картриджи ПМСФ-7
Модель	Материал (Индекс)	Область применения	Особенности применения
Класс фильтрации Е11 по ГОСТ Р ЕН 1822-1 \| Макс. перепад давления ∆P 1800 Па
CART-S-T12	Полиэстер с PTFE-мембраной (T)	Сухие сварочные аэрозоли, Различные виды сухой мелкодисперсной пыли с преобладающим размером частиц менее 0,5 мкм.	Очищаемая пыль и аэрозоли не должны содержать частицы масла, Предварительное запыление не требуется, Для тяжелых режимов работы, Наиболее продолжительный срок службы картриджа.
CART-S-TC12	Полиэстер с PTFE-мембраной и алюминиевым покрытием (TC)	Различные виды пыли с преобладающим размером частиц менее 0,5 мкм, склонные накапливать электростатический заряд
Класс фильтрации F9 по ГОСТ Р ЕН 779 \| Макс. перепад давления ∆P 1500 Па
CART-S-D12	Полиэстер (D)	Сварочные аэрозоли, в том числе от сварки замасленных деталей, Пыль с небольшими следами масла.	Обязательно предварительное запыление средством Preco-N (не менее 500 г на 1 картридж)
CART-S-D12	Полиэстер (D)	Пыли различные с преобладающим размером частиц более 0,5 мкм	Рекомендуется предварительное запыление средством Preco-N (не менее 1000 г на 1 картридж)
CART-S-C12	Полиэстер с алюминиевым покрытием (C)	Различные виды пыли с преобладающим размером частиц более 0,5 мкм, склонные накапливать электростатический заряд	Рекомендуется предварительное запыление средством Preco-N (не менее 1000 г на 1 картридж)

Эффективность очистки

Эффективность очистки картриджей серии CART-S производства АО «СовПлим» зависит от типа примененного фильтровального материала. Подробная информация представлена в таблице 2.

Таблица 2. Эффективность очистки картриджей серии CART-S
Размер частиц	Тип фильтрующего материала				Примечания
Размер частиц	D	C	T	TC	Примечания
ГОСТ Р ЕН 779 (DIN EN 779)
	F9		-		Класс фильтрации
0,4 мкм	E_m ≥ 95%		-		Средняя эффективность E_m атмосферной пыли
ГОСТ Р ЕН 1822 (DIN EN 1822)
	-		E11		Класс фильтрации
0,1–0,3 мкм	-		A_{интегр.} > 95%		Интегральная эффективность A_{интегр.} для наиболее проникающих частиц (MPPS*)
DIN EN 60335
	M				Класс фильтрации
0,2–2 мкм	D < 0,1%				Средняя проникающая способность D для кварцевой пыли, 90% частиц, которой имеет размер 0,2–2 мкм
ASHRAE 52.2
	MERV15		MERV16		Класс фильтрации
0,3–1,0 мкм	E₁ ≥ 85		E₁ ≥ 95		Средняя эффективность E
1,0–3,0 мкм	E₂ ≥ 90		E₂ ≥ 95
3,0–10,0 мкм	E₃ ≥ 95		E₃ ≥ 95
*MPPS (most penetrating particle size) – наиболее проникающий размер частиц

Габаритные размеры ПМСФ-7

В комплект поставки фильтра входят:

передвижной механический самоочищающийся фильтр в сборе – 1 шт.
фильтр-регулятор сжатого воздуха (для моделей без компрессора) – 1 шт.
фильтр сжатого воздуха (для моделей со встроенным компрессором) – 1 шт.
руководство по эксплуатации (РЭ) – 1 экз.
упаковка фильтра – 1 шт.

Вытяжные устройства (заказываются отдельно)

Чаще всего фильтры ПМСФ 7 используются вместе с вытяжными устройствами KUA радиусом действия 2 или 3 метра. Есть модели с подсветкой, встроенной в вытяжную воронку.

Подъемно-поворотные вытяжные устройства KUA

диаметр воздуховодной части 160 мм,
диаметр воронки 290 мм.

Таблица 3. Вытяжные устройства для ПМСФ-7
Код	Модель	Радиус действия, м	Подсветка	Примечание
5359	KUA-M-2S	2	нет
5361	KUA-M-3S	3	нет
6130	KUA-M-2SL	2	есть	На воронке вытяжных устройств с подсветкой есть две клавиши: — включение лампы подсветки, — включение вентилятора фильтра.
6131	KUA-M-3SL	3	есть

Дополнительные комплектующие

Помимо вытяжных устройств фильтр может дополнительно комплектоваться изделиями исходя из потребностей заказчика.

Таблица 4. Дополнительные комплектующие для ПМСФ-7
Эскиз	Код	Модель	Комплектность
	600054	FF-007	Фильтр предварительной очистки
	Разовый заказ	CF-007	Фильтр из активированного угля
	18079	Preco-N	Средство для предварительного запыления картриджей, 1 кг
	7331	Preco-N	Средство для предварительного запыления картриджей, 14 кг
	6948	ОПФ-160	Отвод поворотный фланцевый Ø160 Предназначен для установки на передвижных фильтрах ПМСФ, ЕМК, MobileGO вместо вытяжных устройств KUA. Также подходят для навесных фильтров НМСФ, MF-H. К отводу ОПФ-160 могут подключаться удлиняющие вытяжные шланги Ø160 мм длиной до 15 м различных моделей и устройства серии SLE.
	-	Компрессор	Компрессор сжатого воздуха (для моделей без встроенного компрессора) Характеристики конкретной модели уточняйте при формировании заказа!
