вентилятор Boosterfan для системы Diluter
Дополнительный вентилятор для применения с системой Diluter.
Существует два типа и две функциональные возможности:
• BoosterFan/S: вентилятор с прямым воздушным потоком при увеличенном расстоянии между двумя системами Diluter
• BoosterFan/A: вентилятор с наклонным воздушным потоком для увеличения обратного потока в систему Diluter
Вентиляторы BoosterFan рекомендуются для применения в больших цехах с относительно низкой интенсивностью сварки. В этой ситуации пропускная способность фильтра достаточна, но поток воздуха слишком мал, чтобы охватить всю площадь сварочного цеха одной системой Diluter.
Преимущества
• Оптимизация циркуляции вонутрицехового воздуха
• Повышение эффективности системы Diluter
• Экономия затрат; в вышеуказанных ситуациях более экономично установить вентилятор BoosterFan, чем второй (или более) системы Diluter
BoosterFan предназначен для использования во всех распространенных процессах сварки.
Особые обстоятельства применения BoosterFan
▘Большие цеха с относительно небольшим количеством сварочного дыма. В таком случае фильтрующей способности достаточно, но циркуляция воздуха нуждается в усилении.
▘Чтобы увеличить дальность Diluter, когда не хватает места для установки второго Diluter.
▘Чтобы воздух не застревал в слепых местах сварочных производств таких как мертвые углы, ниши и в случае Г-образных сварочных участков.
| Технические характеристики | |
|---|---|
| ▘Физические размеры и свойства | |
| Материал (корпус): • обшивка корпуса • рама • угловые детали | оцинкованная сталь (согласно DIN EN 10152) – марки стали DC01+ZE – толщина листа: 1,5 мм • алюминий 6060 • полиамид |
| Напорные сопла: • количество • материал • диаметр корпуса • диаметр отверстия | • 4 • алюминий с порошковым покрытием • Ø 250 мм • Ø 140 мм |
| Цвет | серый RAL 7011 |
| Вес (нетто) | 98 кг |
| ▘Вентилятор | |
| Тип | центробежный |
| Конструкция двигателя | EC |
| Энергоэффективность | IE4 |
| Количество лопаток | 6 |
| Класс защиты | IP 54 |
| Класс изоляции | F |
| ▘Производительность | |
| Мощность | макс. 4000 м3/ч |
| Рабочий диапазон | 1200-4400 м3/ч |
| Скорость вращения | макс. 1550 об/мин |
| Уровень шума (согласно ISO 3746) | <65 дБ(A) |
| Дальность броска воздуха | до 50 метров |
| ▘Электрические данные | |
| Напряжение | 230В/1ф/50-60Гц |
| Мощность | 1,1 кВт |
| Номинальный ток | 4,9 A |
| Регулировка скорости | 1-10В потенциометром постоянного тока |
| Управление вентилятором | Интеграция с платформой управления ControlPro для: – старт/останов. по релейному выходу – функции сигнализации |
| Защита двигателя | защита от тепловых перегрузок |
| ▘Условия окружающей среды | |
| Температура процесса: • мин. • ном. • макс. | • 5°C • 20°C • 60°C |
| Макс. относит. влажность | 90% |
| Применение снаружи | нет |
| Условия хранения | • 5-45°C • относит. влажн. макс. 80% |
Производительность
| Производительность BoosterFan | Макс. дальность при скорости воздуха (регулировка между двумя значениями) | ||
|---|---|---|---|
| Общая | через сопло | 0,5 м/с | 0,25 м/с |
| 1200 м3/ч | 300 м3/ч | 8 м | 13 м |
| 1600 м3/ч | 400 м3/ч | 11 м | 23 м |
| 2000 м3/ч | 500 м3/ч | 14 м | 28 м |
| 3000 м3/ч | 750 м3/ч | 22 м | 40 м |
| 4000 м3/ч | 1000 м3/ч | 27 м | 50 м |

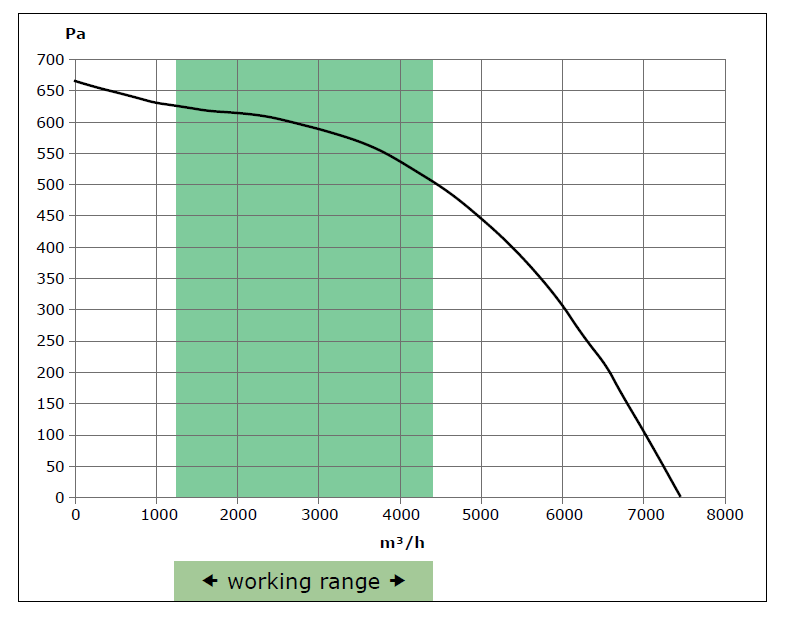

Рабочий диапазон
| BoosterFan/S | BoosterFan/A |
|---|---|
 |  |

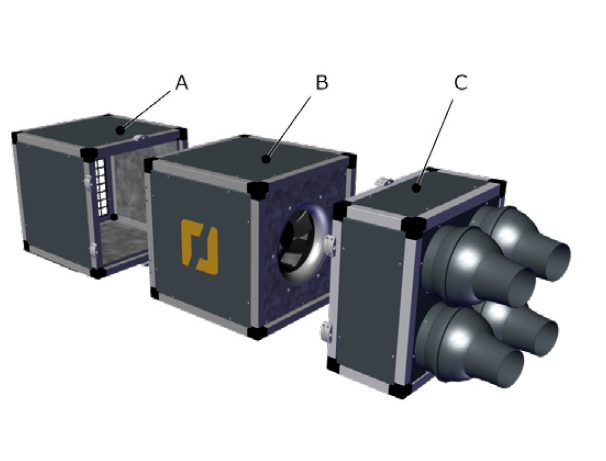

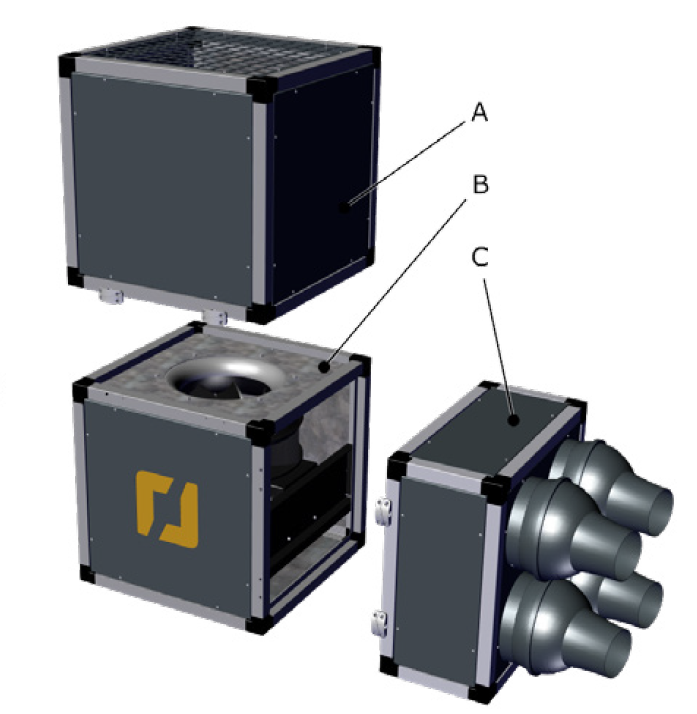

| Узел, состоящий из вытяжного модуля (А), модуля вентилятора (В) и приточного модуля с 4 регулируемыми соплами (С) • диаметр корпуса • диаметр отверстия | |
| ☒ Монтажный материал не включён в комплект поставки | |
| ▘Информация для заказа | |
| Модель: • BoosterFan/S • BoosterFan/A | Код СП: • 370002 • 370003 |
| Количество в упаковке | 1 |
| ▘Информация для заказа | |
| Вес (грос, вкл. поддон) | 113 кг |
| Размеры упаковки, вкл. поддон • BoosterFan/S • BoosterFan/A | • 1988 x 708 x 708 мм • 1335 x 708 x 1340 мм |
| Количество на поддоне | 1 |
| Harmonized Tariff Code | 84145925 |
| Страна производства | Нидерланды |
