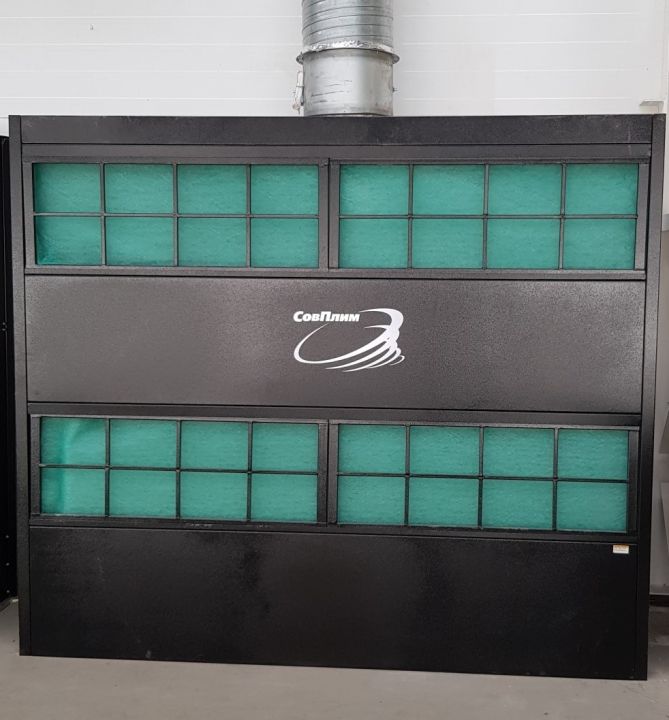

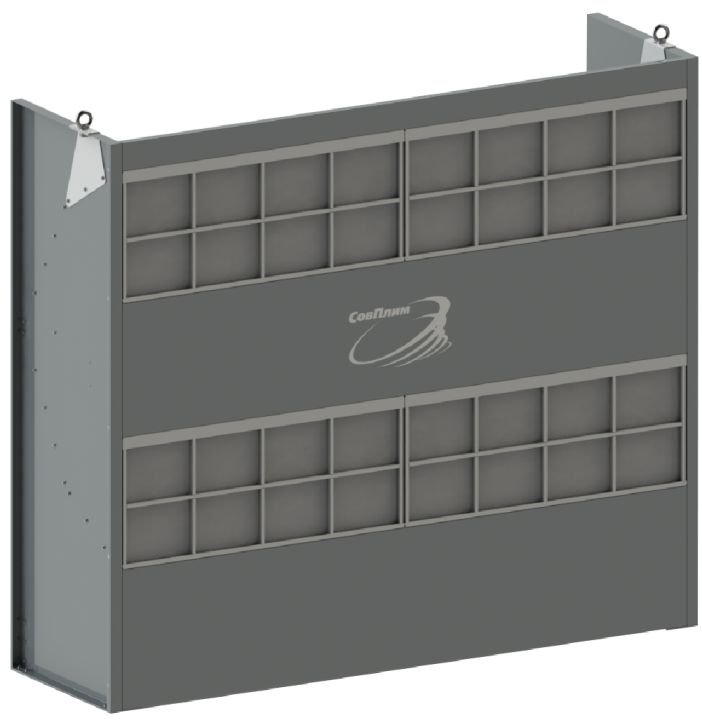

Вытяжные шкафы для окраски распылением JAP

Вытяжные шкафы серии JAP предназначены для отведения из рабочей зоны загрязнённого воздуха и его очистки от сухой и влажной пыли, образующейся при окрашивании изделий методом распыления различных видов красок, лаков, морилок, грунтов и аналогичных субстанций.

Производительность

Шкафы выпускаются в двух моделях по производительности:

с двумя рядами вытяжных решеток (индекс 2 в модели) — производительность 3500 м³/ч,
с тремя рядами вытяжных решеток (индекс 3 в модели) — производительность 5250 м³/ч.

Модульная конструкция

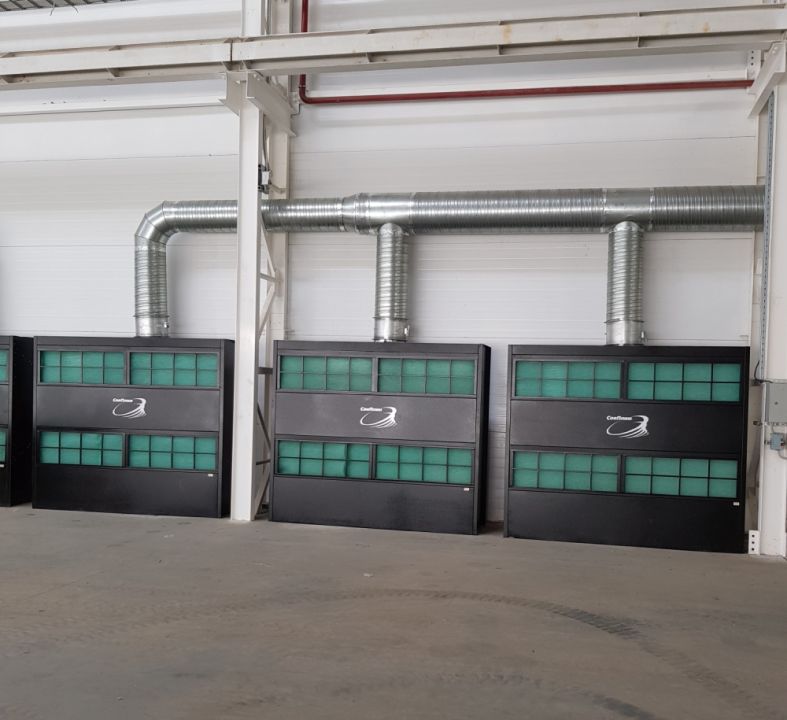

Шкафы JAP представляют собой модульную конструкцию и в зависимости от потребностей заказчика могут составляться в установку требуемой производительности.

Двухступенчатая система очистки

В качестве фильтра используются вставки из краско-пылеулавливающего материала Paint-Stop и инерционного гофрированного картона. Процедура замены фильтров проста и не требует специальных навыков.

Контроль загрязнённости фильтровальных вставок

Степень загрязнённости фильтровальных вставок контролируется с помощью встроенного в каждый шкаф наклонного жидкостного дифференциального манометра.

Вариативное подключение

Патрубок подключения к вытяжному воздуховоду может располагаться в верхней части шкафа (индекс в модели — T (Top)) или в нижней его части (индекс в модели — D (Down)).

Примечание: вытяжной вентилятор заказывается отдельно.

Характеристики шкафов

	JAP-2-T (код 501277) JAP-2-D (код 501279)	JAP-2-T-IF (код 501281) JAP-2-D-IF (код 501283)	JAP-3-T (код 501278) JAP-3-D (код 501280)	JAP-3-T-IF (код 501282) JAP-3-D-IF (код 501284)
Площадь живого сечения, м²	1,5		2,25
Производительность, м³/ч	3500		5250
Аэродинамическое сопротивление, Па	500
Габаритные размеры, мм (В х Д х Ш)	2 200 х 2 550 х 750
Фильтровальный материал Paint-Stop, комплект	2		3
Фильтр лабиринтный картонный, комплект		2		3
Масса, кг	120
Класс пожаробезопасности по DIN 53438	F1

Характеристики фильтров

Характеристика	Значение
Paint-Stop
Размер фильтра, мм	500 х 2450
Средняя эффективность очистки по весу, Paint-Stop, %	91–98
Пылеёмкость (тест тумана краски), Paint-Stop, г/м²	5 900
Класс фильтрации Paint-Stop, ГОСТ Р ЕН 779	G4
Лабиринтный фильтр
Размер фильтра, мм	500 х 2450
Средняя эффективность очистки по весу, лабиринтный фильтр, %	90–95
Пылеёмкость (тест тумана краски), лабиринтный фильтр, г/м²	15 000
Класс фильтрации лабиринтного фильтра, ГОСТ Р ЕН 779	G2

Принцип работы

Лакокрасочная пыль под действием разряжения, создаваемого вентилятором вентиляционной системы (подбирается и заказывается отдельно), затягивается в вытяжные решётки шкафа, где проходит через одну или две ступени фильтрации (в зависимости от модели).

Модели шкафов JAP-2(3)-T(D)-IF (с двухступенчатой очисткой)

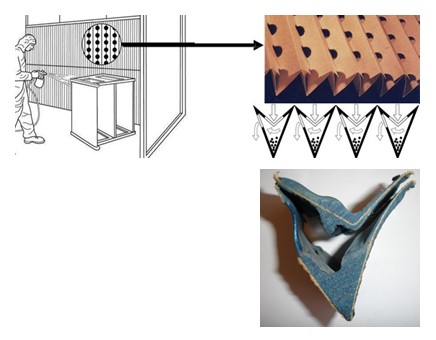

Сначала лакокрасочные частицы задерживаются инерционными фильтрами IF-JAP (класс фильтрации G2), которые имеют лабиринтную структуру, что позволяет эффективно задерживать большие объёмы крупно- и мелкодисперсной пыли.

Затем оставшиеся частицы задерживаются основными краско-пылеулавливающими фильтрами PSF-JAP (Paint-stop) с классом фильтрации G4.

Примечание: Данные модели шкафов рекомендуется применять на участках с высокой интенсивностью работ.
Модели шкафов JAP-2(3)-T(D) (с одноступенчатой очисткой)

Лакокрасочные частицы сразу задерживаются основными краско-пылеулавливающими фильтрами PSF-JAP (Paint-stop) с классом фильтрации G4.

Примечание: Данные фильтры эффективно улавливают весь спектр лакокрасочной пыли. При покрасочных работах высокой интенсивности указанные фильтры будут требовать более частой замены.

Контроль загрязнённости фильтров

В процессе эксплуатации шкафов JAP на поверхности фильтров увеличивается слой загрязнений, в следствии чего растёт их сопротивление.

Для контроля загрязнённости фильтров (перепада давления между неочищенным и очищенным воздухом ΔP) каждый шкаф комплектуется встроенным жидкостным дифференциальным манометром. При достижении критического значения ΔP требуется замена фильтровального материала (см. вкладку «Фильтры и аксессуары»).

Особенности конструкции

Шкафы JAP оснащаются двумя либо тремя рядами вытяжных решеток, в которые устанавливаются вставки со специальными фильтровальными материалами для улавливания частиц пыли, образующихся при покраске с помощью пульверизаторов. Вставки могут состоять из одной или двух ступеней очистки.

Дополнительно шкафы могут быть оснащены третьей ступенью фильтрации — вставкой из активированного угля — для нейтрализации сильных запахов.

Одна ступень очистки:
Вытяжной шкаф с фильтром Paint-Stop

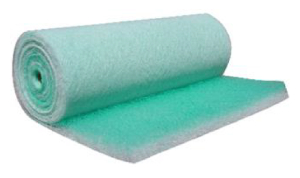

материал PaintStop

В стандартной комплектации применяются вставки из материала PaintStop с классом фильтрации G4 (ГОСТ Р ЕН 779).

Общий вид и основные составные части (рис. 1)

1 – фильтр Paint-Stop;
2 – решетка прижимная
3 – панель затеняющая средняя
4 – панель затеняющая нижняя
5 – стенка боковая

6 – стенка задняя с патрубком
7 – стенка задняя
8 – панель задняя
9 – панель затемняющая узкая

Две ступени очистки:
Вытяжной шкаф с фильтром Paint-Stop и гофрированным фильтром.

Дополнительно шкафы могут быть укомплектованы лабиринтным фильтром из специального картона для грубой очистки с классом фильтрации G2 (ГОСТ Р ЕН 779).

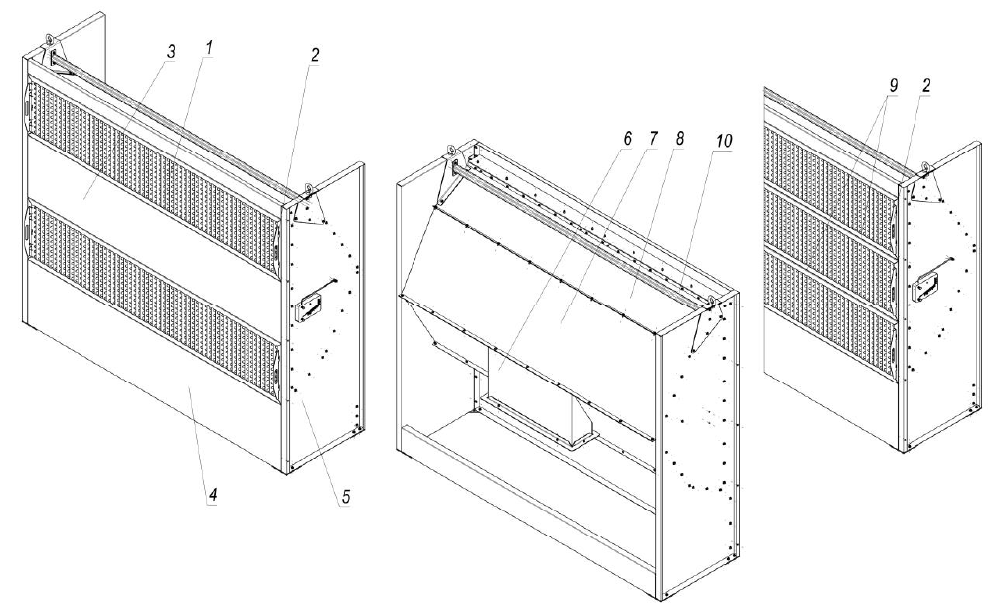

Общий вид и основные составные части (рис. 2)

konstrukciya-jap-1

1 – фильтр гофрированный и фильтр Paint-Stop
2 – фиксатор гофры
3 – панель затеняющая средняя
4 – панель затеняющая нижняя
5 – стенка боковая

6 – стенка задняя с патрубком
7 – стенка задняя
8 – панель задняя
9 – планка соединительная

Сменные фильтры

	Код	Артикул	Наименование
	РЗ*	PSF-JAP	Фильтр краско-пылеулавливающий. Не регенерируемый. Размер: 2500 х 500 мм. Материал: стекловолокно (Paint-Stop). Класс фильтра: G4, ГОСТ Р ЕН 779. Количество фильтров для заказа: шкафы серии JAP-2 — 2 шт. шкафы серии JAP-3 — 3 шт.
	РЗ*	IF-JAP	Фильтр инерционный гофрированный. Не регенерируемый. Размер: 2500 х 500 мм. Материал: картон. Класс фильтра: G2, ГОСТ Р ЕН 779. Количество фильтров для заказа: шкафы серии JAP-2 — 2 шт. шкафы серии JAP-3 — 3 шт.
* код изделия уточняйте у наших специалистов

Аксессуары

Код	Артикул	Наименование
6397	OL-JAP-250	Переход Ø250 мм.
6398	OL-JAP-315	Переход Ø315 мм.
6399	OL-JAP-355	Переход Ø355 мм.
6400	OL-JAP-400	Переход Ø400 мм.
