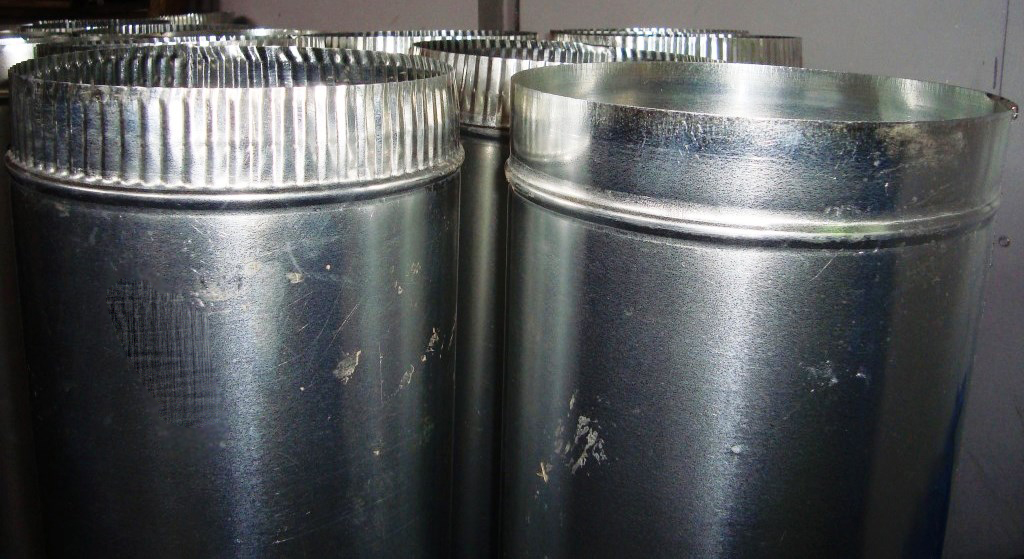

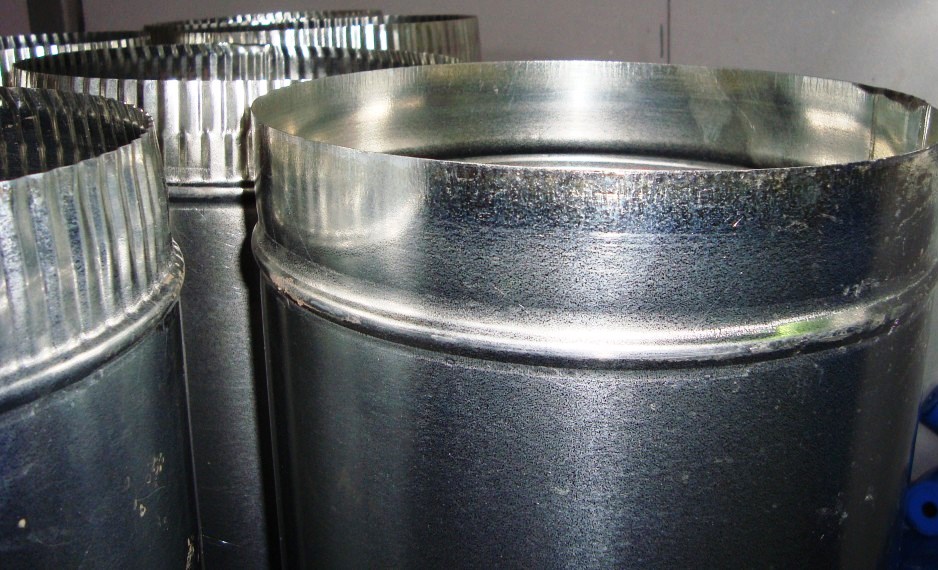

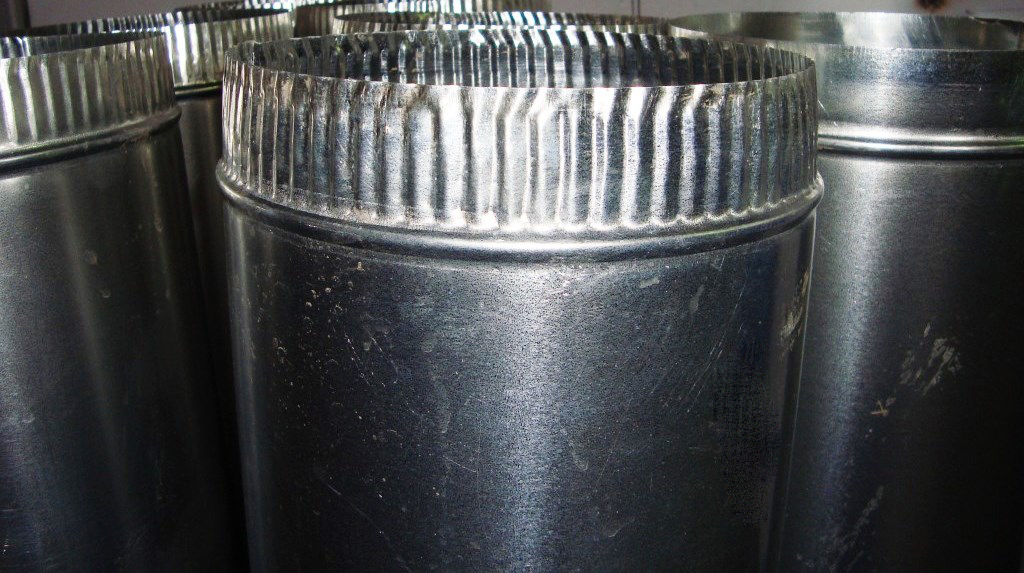

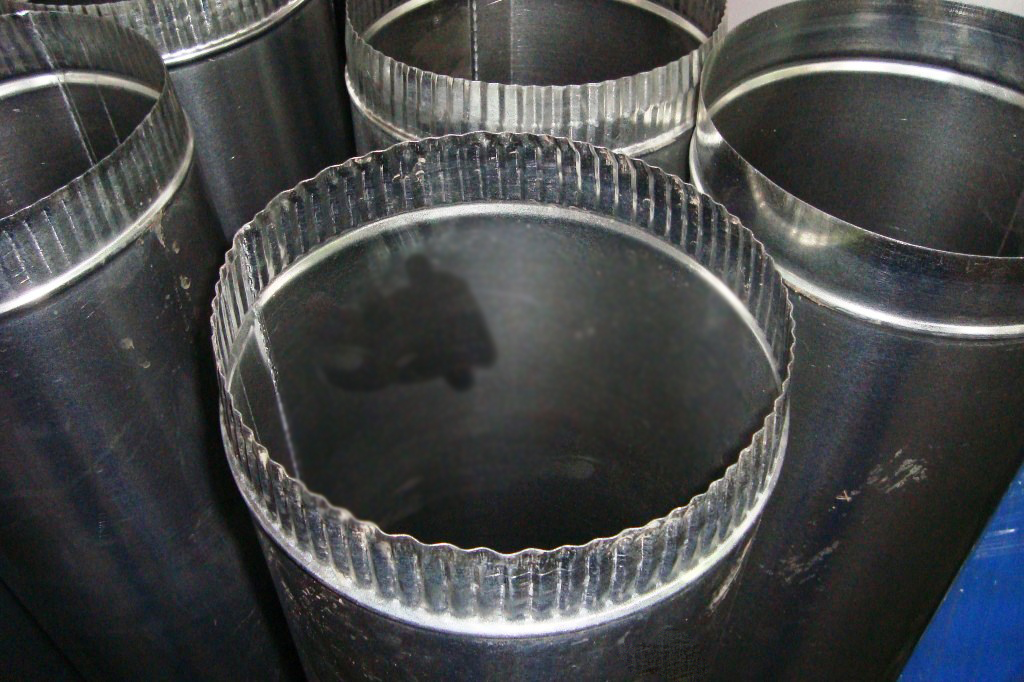

Воздуховод прямошовный из нержавеющей стали

Расчет цен производиться в течении 1 дня. Обращайтесь к менеджерам

---

Общие сведения:

Прямошовные воздуховоды круглого сечения применяются для монтажа систем вентиляции и кондиционирования, систем воздушного отопления и служат для транспортировки воздуха по системе.

Круглые вентиляционные трубы имеют меньший диаметр: они более удобны для устройства вентиляционных систем в небольших помещениях, загородных домах и городских квартирах.

Характеристики воздуховодов:
Вентиляционные воздуховоды должны отвечать нескольким требованиям:

• быть полностью герметичными,
• обеспечивать скорость воздушного потока, не превышающую нормы, установленные техническими требованиями,
• соответствовать санитарным условиям по уровню шума,
• поддерживать воздушный напор, указанный в проектных документах,
• занимать минимум объёма жилых и вспомогательных помещений,
• обеспечивать требования технических стандартов по тепло- и шумоизоляции.

Воздуховоды используются внутри помещений для распределения приточного и удаления загрязнённого воздуха. Производительность вентиляционной сети зависит от трёх основных параметров воздуховодов: площади сечения, жёсткости, формы сечения. При выходе за пределы установленной нормы воздушный поток делает воздуховод источником лишнего шума.

Преимущества круглых воздуховодов перед воздуховодами прямоугольного сечения

• использование воздуховодов круглого сечения позволяет сэкономить рабочее пространство: круглый воздуховод в сечении не имеет выступающих частей, а площадь его поверхности — на 12 процентов меньше площади прямоугольного воздуховода, что позволяет заменить последний несколькими круглыми параллельными воздуховодами.
• круглому воздуховоду требуется гораздо более тонкий слой противопожарной изоляции, чем воздуховоду прямоугольного сечения.
• цена воздуховодов, имеющих круглое сечение, гораздо ниже цены прямоугольных воздуховодов, поскольку периметр сечения последних больше, чем у круглых воздуховодов, а следовательно, возрастает расход металла для их изготовления.

Производство:
Изготавливаются прямошовные нержавеющие воздуховоды круглого сечения следующим образом:

1. начинается технологический процесс производства с разметки и раскроя на автоматической линии ACL AML, раскрой воздуховода идет в длину 1250 мм. Если требуется изготовить воздуховод длиной менее или более 1250 мм, то изделие раскраивается и вырезается на ручной гильотине;
2. затем, полученная заготовка поступает на электромеханический трехвалковый станок, который предназначен для вальцевания, т.е. формирует округлость данного воздуховода;
3. после образования заготовки на обеих ее сторонах прокатываются фальцы на фальцепрокатном станке, на котором осаживают фалец на всю длину.

В зависимости от того, какое будет соединение воздуховодов, делают упорный зиг при помощи зиг - машины или насаживают фланец. Сеть воздуховодов необходимо компоновать из унифицированных деталей:

• прямых участков,
• переходов,
• отводов,
• крестовин
• заглушек
• тройников.


Рекомендуется применять отводы с центральным углом 90⁰ и отводы (полуотводы) с центральным углом 45⁰. Следует применять воздуховоды наружным диаметром: 100, 125, 140, 160, 180, 200, 225, 250, 280, 315, 355, 400, 450, 500, 560, 630, 710, 800, 900, 1000, 1120, 1250 мм. Толщину листовой стали для воздуховодов, по которым перемещается воздух с температурой не выше 800С, следует применять: до Ø355мм….0,55 мм; от Ø400мм до Ø800мм….0,7 мм; свыше Ø800мм….1,0 мм.

Крепление:
Для крепления и стяжки элементов вентиляционных систем используется монтажная перфолента оцинкованная, обеспечивающая:

• возможность монтажа и демонтажа с помощью ручного инструмента, без использования специального оборудования,
• повышенную прочность и надёжность соединений гибких, оцинкованных воздуховодов,
• удешевление стоимости работ, поскольку воздуховоды могут быть закреплены обычными шурупами и гвоздями.

Кроме того, перфолента оцинкованная не подвержена коррозии — срок её службы в несколько раз превышает максимально допустимый период эксплуатации элементов системы воздухообмена, выполненных из обычной стали. Чаще всего перфоленту оцинкованную применяют для подвески воздуховодных систем. В зависимости от проектных нагрузок рекомендуется при приобретении обращать особое внимание на толщину ленты, указанную в проектной документации: эта величина может варьироваться в пределах от 0,55 до 0,7 миллиметров.

Пожарная безопасность
В подавляющем большинстве случаев причиной возгорания становится недостаточно прочищенный воздуховод. В ситуации, когда вентиляционные короба (независимо от того, установлены ли стальные или алюминиевые воздуховоды) забиваются пылью, перегретый воздух превращает её в настоящий трут, способный мгновенно загореться от малейшей искры, а зазоры в местах соединений многократно повышают риск воспламенения горючих материалов, находящихся рядом с каналами вентиляционной системы.
В подобных ситуациях распространение пламени незамедлительно становится неконтролируемым, что приводит к выгоранию целых этажей жилых и административных зданий.

Как избежать такого случайного пожара?

• на стадии разработки проектной документации необходимо позаботиться о возможности беспрепятственного доступа к любой точке вентиляционной системы. Специалисты, выполняющие чистку каналов приточной и вытяжной вентиляции, должны поддерживать достаточный уровень чистоты не только в магистральных каналах, но и в небольших отводах.
• выбирая подрядную организацию для выполнения ремонта или монтажа вентиляции, надлежит обязательно убедиться в профессионализме и компетентности работников — в противном случае даже служба технического надзора не сможет своевременно среагировать на все мелкие нарушения, которые такие «специалисты» обязательно допустят в ходе устройства вентиляционной системы.
• в процессе эксплуатации рекомендуется регулярно контролировать состояние вентиляционной системы, сводя к минимуму риск случайного возгорания. Базовые меры по предотвращению угрозы пожара — осмотры и регулярная чистка внутренней поверхности магистральных и второстепенных вентиляционных каналов.
• установка огнезадерживающих клапанов, закрывающихся в результате воздействия высокой температуры. Однако необходимо обратить внимание, что в загрязнённом канале срабатывание такого клапана часто затруднено, а иногда — просто невозможно. Таким образом, эффективность противопожарных систем и отдельных механизмов напрямую зависит от той степени внимания, которую собственник или арендатор помещений уделяет чистке вентиляционной системы.

Монтаж
Порядок работ

Материал и толщина материала используемые для изготовления:

• сталь рулонная нержавеющая от 0,5 до 1,0 мм.

 Длина прямых участков:

• стандартная длина прямых участков 1250 мм.
• изготавливаются прямые участки длиной свыше 1250 мм до 2500 мм.
• минимальная длина прямых участков 100 мм.

---

Фасонные изделия:

• врезка круглая в воздуховод
• врезка круглая в плоскость
• отвод 15 градусов
• отвод 30 градусов
• отвод 45 градусов
• отвод 60 градусов
• отвод 90 градусов
• тройники
• утка
• переход с круглого сечения на круглое сечение
• переход с круглого сечения на прямоугольное сечение
• ниппель
• крестовины
• заглушка

---

Прямошовный воздуховод из оцинкованной стали.
