КЛАПАНЫ ОГНЕЗАДЕРЖИВАЮЩИЕ С ПРЕДЕЛОМ ОГНЕСТОЙКОСТИ 0.25 И 0,5 Ч АЗЕ 094.000-00...03, АЗЕ 096.000-00...11
Назначение
Клапаны огнезадерживающие взрывозащищенные с пределом огнестойкости 0,5 часа, предназначенные для автоматического и дистанционного блокирования распространения продуктов горения по воздуховодам, шахтам и каналам системы вентиляции и кондиционирования, а также для защиты проемов в ограждающих строительных конструкциях зданий и сооружений различного назначения.
Клапан не предназначен для установки в воздуховодах помещений категорий А и Б, воздуховодов местных отсосов взрывоопасных смесей, а также воздуховодах, для которыхне предусмотрены регламентные работы по периодической очистке, предотвращающей образование отложений.
Клапан соответствует требованиям СНиП 2.04.05-91.
Типы

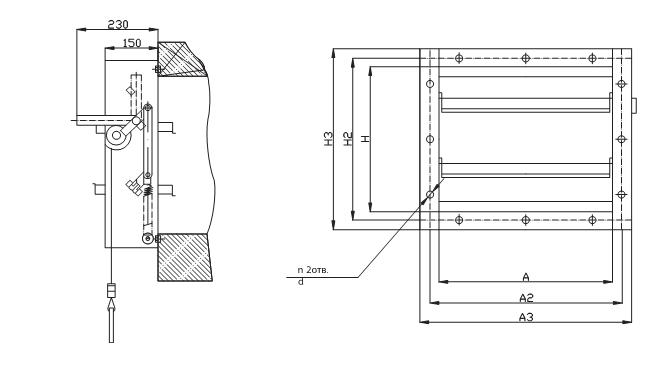

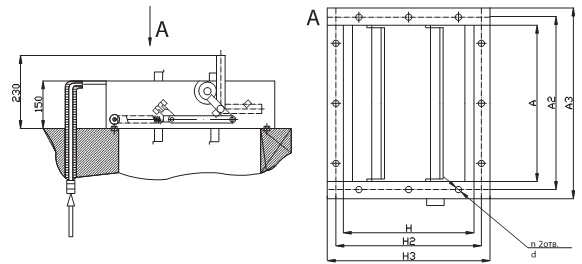

По условиям размещения клапаны разработаны двух типов: для установки в противопожарных стенах и перегородках (горизонтальные) и для установки в перекрытиях (вертикальные).
Конструкция
Конструкция клапана состоит из корпуса с лопатками коробчатой формы, установленных в подшипниковых узлах и соединенными между собой рычажной системой.
Установка клапана в открытое помещение осуществляется поворотом лопаток посредством рукоятки рычажной системы, которая фиксируется плавкой вставкой с температурой плавления 72 °С и чекой с прикрепленным к ней тросом ручного управления.
Закрытие клапана происходит при повышении температуры перемещаемого воздуха свыше 72 °С и распада при этом плавкой вставки.
При необходимости, закрытие клапана до повышения температуры перемещаемого воздуха свыше 72 °С можно осуществить выдергиванием чеки посредством рукоятки с тросом.
Восстановление работоспособности клапана с разрушенной (после расплавления) плавкой вставкой возможно двумя способами:
- установкой другой плавкой вставки;
- восстановлением, посредством пайки, бывшей в употреблении плавкой вставки.
Огнезащита клапана с пределом огнестойкости 0,5 часа обеспечивается дополнительным нанесением на внутренние и внешние поверхности корпуса и наружные поверхности лопаток вспучивающегося покрытия ВПМ-2 по ГОСТ 25131-82. Толщина покрытия 3,5 – 4 мм.
Взрывозащита клапанов обеспечивается тем, что все детали, которые в процессе эксплуатации клапана при повороте лопаток соприкасаются между собой (палец, шайбы и др.) выполнены из материалов латунь-сталь.

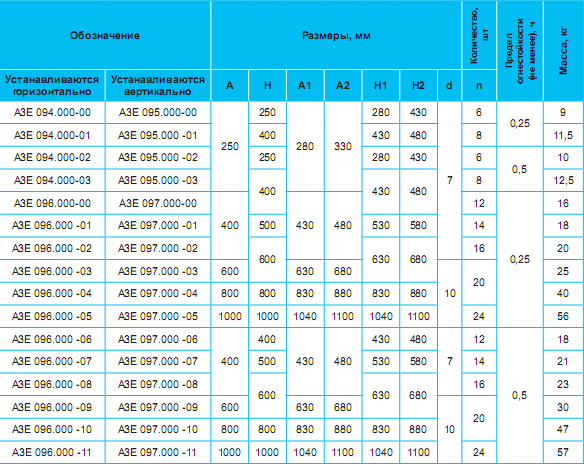

| Наименование | Высота, мм | Ширина, мм | Предел огнестойкости, мин | Серия | Высота присоед., мм | ... | Цена, руб. |
|---|---|---|---|---|---|---|---|
| А3Е 094.000-02 | 250 | 250 | 30 | 5.904-54 | 430 | 6 574.00 | |
| А3Е 094.000-03 | 400 | 250 | 30 | 5.904-54 | 480 | 7 083.00 | |
| А3Е 095.000-02 | 250 | 250 | 30 | 5.904-54 | 430 | 6 670.00 | |
| А3Е 095.000-03 | 400 | 250 | 30 | 5.904-54 | 480 | 7 179.00 | |
| А3Е 096.000-06 | 400 | 400 | 30 | 5.904-54 | 480 | 7 900.00 | |
| А3Е 096.000-07 | 500 | 400 | 30 | 5.904-54 | 580 | 8 442.00 | |
| А3Е 096.000-08 | 600 | 400 | 30 | 5.904-54 | 680 | 9 464.00 | |
| А3Е 096.000-09 | 600 | 600 | 30 | 5.904-54 | 680 | 9 287.00 | |
| А3Е 096.000-10 | 800 | 800 | 30 | 5.904-54 | 880 | 11 538.00 | |
| А3Е 096.000-11 | 1000 | 1000 | 30 | 5.904-54 | 1100 | 13 497.00 | |
| А3Е 097.000-06 | 400 | 400 | 30 | 5.904-54 | 480 | 7 942.00 | |
| А3Е 097.000-07 | 500 | 400 | 30 | 5.904-54 | 580 | 8 484.00 | |
| А3Е 097.000-08 | 600 | 400 | 30 | 5.904-54 | 680 | 9 506.00 | |
| А3Е 097.000-09 | 600 | 600 | 30 | 5.904-54 | 680 | 8 948.00 | |
| А3Е 097.000-10 | 800 | 800 | 30 | 5.904-54 | 880 | 12 004.00 | |
| А3Е 097.000-11 | 1000 | 1000 | 30 | 5.904-54 | 1100 | 13 539.00 |
