Подогреватель водоводяной ПВ1-325х4-Г-1,0-28,49-Т
Общие сведения

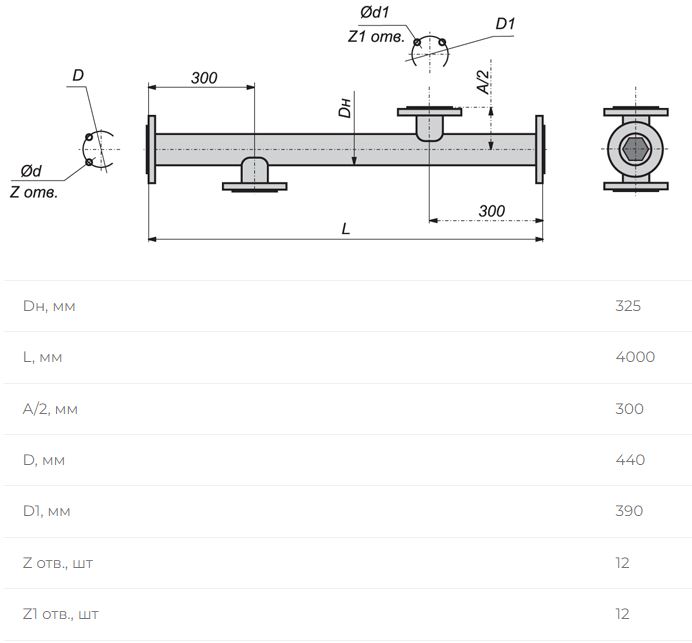

Подогреватели водоводяные изготавливаются в соответствии с ГОСТ 27590-2005 "Подогреватели водо-водяные систем теплоснабжения. Общие технические условия" с длиной корпуса 4000 мм, диаметром 325 мм, трубная система состоит из 151 трубки.
Полное обозначение водоподогревателя / типоразмер секции: ПВ1-325х4-Г-1,0-28,49-Т Другие обозначения подогревателя (номер и тип секции): 16ОСТ 34588-68, МВН 2052-35, ВВП 1-325-4000
| НАИМЕНОВАНИЕ | ПОВЕРХНОСТЬ НАГРЕВА,М^2 | ТЕМПЕРАТУРА ВОДЫ В КОРПУСЕ И В ТРУБНОЙ ЧАСТИ | ЧИСЛО ТРУБОК | РАБОЧЕЕ ДАВЛЕНИЕ,МПа | ТЕПЛОВОЙ ПОТОК,кВТ | |
| ПВ1-57х2-Г-1,0-0,37-Т | 0,37 | 150 | 4 | 1,0 | 7,9 | ПОСМОТРЕТЬ |
| ПВ1-57х4-Г-1,0-0,75-Т | 0,75 | 150 | 4 | 10 | 17,6 | ПОСМОТРЕТЬ |
| ПВ1-76х2-Г-1,0-0,65-Т | 0,65 | 150 | 7 | 1,0 | 13,1 | ПОСМОТРЕТЬ |
| ПВ1-76х4-Г-1,0-1,32-Т | 1,32 | 150 | 7 | 10 | 28,3 | ПОСМОТРЕТЬ |
| ПВ1-89х2-Г-1,0-0,93-Т | 0,93 | 150 | 10 | 10 | 18,2 | ПОСМОТРЕТЬ |
| ПВ1-89х4-Г-1,0-1,88-Т | 1,88 | 150 | 10 | 10 | 40,7 | ПОСМОТРЕТЬ |
| ПВ1-114х2-Г-1,0-1,79-Т | 1,79 | 150 | 19 | 10 | 39,9 | ПОСМОТРЕТЬ |
| ПВ1-114х4-Г-1,0-3,58-Т | 3,58 | 150 | 19 | 10 | 85,7 | ПОСМОТРЕТЬ |
| ПВ1-168х2-Г-1,0-3,49-Т | 3,49 | 150 | 37 | 10 | 74,4 | ПОСМОТРЕТЬ |
| ПВ1-168х4-Г-1,0-6,98-Т | 6,98 | 150 | 37 | 10 | 147,5 | ПОСМОТРЕТЬ |
| ПВ1-219х2-Г-1,0-5,75-Т | 5,75 | 150 | 61 | 10 | 113,4 | ПОСМОТРЕТЬ |
| ПВ1-219х4-Г-1,0-11,51-Т | 11,51 | 150 | 61 | 10 | 238,4 | ПОСМОТРЕТЬ |
| ПВ1-273х2-Г-1,0-10,28-Т | 10,28 | 150 | 109 | 10 | 236 | ПОСМОТРЕТЬ |
| ПВ1-273х4-Г-1,0-20,56-Т | 20,56 | 150 | 109 | 10 | 479,1 | ПОСМОТРЕТЬ |
| ПВ1-325х2-Г-1,0-14,24-Т | 14,24 | 150 | 151 | 10 | 302,1 | ПОСМОТРЕТЬ |
| ПВ1-325х4-Г-1,0-28,49-Т | 28,49 | 150 | 151 | 10 | 632,4 | ПОСМОТРЕТЬ |
| ПВ1-377х2-Г-1,0-19,8-Т | 19,8 | 150 | 211 | 1,0 | 421,7 | ПОСМОТРЕТЬ |
Подогреватель водоводяной ПВ1‑325×4‑Г‑1,0‑28,49‑Т: надёжное решение для систем теплоснабжения
Представляем промышленный водоводяной подогреватель ПВ1‑325×4‑Г‑1,0‑28,49‑Т — высокоэффективное оборудование для систем отопления и горячего водоснабжения. Устройство обеспечивает стабильный теплообмен между теплоносителем и нагреваемой водой в соответствии с требованиями промышленных и коммунальных объектов.
Область применения
Подогреватель используется в:
центральных и индивидуальных тепловых пунктах (ЦТП, ИТП);
системах отопления жилых, общественных и производственных зданий;
сетях горячего водоснабжения (ГВС);
технологических линиях, требующих стабильного подогрева воды.
Конструктивные особенности
Модель отличается продуманной инженерной конструкцией:
кожухотрубный тип — трубный пучок размещён внутри стального корпуса;
материал труб: коррозионностойкая сталь (диаметр 325 мм, толщина стенки 4 мм);
горизонтальное исполнение (обозначение «Г» в маркировке) — удобно для монтажа в ограниченных пространствах;
трубные доски — жёстко фиксируют пучок, обеспечивая герметичность;
компенсатор теплового расширения — предотвращает деформации при перепадах температур;
патрубки входа/выхода — стандартизированные соединения для подключения к трубопроводам.
Основные технические характеристики
условный диаметр корпуса (Ду): 325 мм;
толщина стенки труб: 4 мм;
исполнение: горизонтальное (Г);
рабочее давление: 1,0 МПа;
площадь поверхности теплообмена: 28,49 м²;
тип конструкции: Т (стандартная серия);
температура теплоносителя: до 150 °C;
среда: вода без абразивных примесей;
климатическое исполнение: УХЛ категории 4 по ГОСТ 15150.
Преимущества модели
высокая эффективность теплообмена — оптимизированная геометрия трубного пучка;
долговечность — использование коррозионностойких материалов и качественных сварных соединений;
простота обслуживания — доступ к трубному пучку для очистки и ревизии;
надёжность — соответствие требованиям ТР ТС 032/2013 и ГОСТ 28313;
универсальность — совместимость с различными схемами обвязки;
компактность — горизонтальное исполнение экономит пространство при монтаже.
Условия эксплуатации
Для безопасной и долговечной работы подогревателя необходимо:
соблюдать допустимые параметры давления и температуры;
исключить попадание механических примесей в теплоноситель;
проводить периодическую очистку трубного пучка от накипи;
контролировать герметичность соединений и состояние компенсатора.
Комплектация
В базовый комплект поставки входят:
корпус подогревателя с трубным пучком;
трубные доски и компенсатор;
входные/выходные патрубки;
крепёжные элементы;
паспорт изделия с гарантийными обязательствами;
руководство по монтажу и эксплуатации.
Почему стоит выбрать наш подогреватель?
сертифицированное качество — продукция проходит входной контроль материалов и финальные испытания;
гарантия — 24 месяца с момента ввода в эксплуатацию;
техническая поддержка — консультации по подбору и монтажу;
оперативная доставка — наличие на складе и логистика по всей России.
Как заказать
Чтобы приобрести подогреватель ПВ1‑325×4‑Г‑1,0‑28,49‑Т:
Оставьте заявку на сайте — укажем точную стоимость и сроки поставки.
Позвоните по телефону: 495-136-26-72 — ответим на вопросы и поможем с выбором.
Напишите на почту: zakaz.vensnab@yandex.ru — отправим коммерческое предложение и техническую документацию.
Обеспечьте надёжность теплоснабжения — выбирайте проверенное оборудование!
Сопутствующие товары
Калач 15-16 (Ду 325).
| Наименование | Поверхность нагрева, м2 | Температура воды в корпусе и в трубной части | Число трубок | Рабочее давление, МПа | Тепловой поток, кВт | Цена, руб. |
|---|---|---|---|---|---|---|
| ПВ1-325х4-Г-1,0-28,49-Т | 28,49 | 150 | 151 | 10 | 632,4 | 140 880.00 |
