Шумоглушитель трубчатый прямоугольный ГТП

Общие сведения

Шумоглушители предназначаются для снижения аэродинамического шума, создаваемого приточными установками, вентиляторами, дросселями, диафрагмами и распространяющегося по воздуховодам систем вентиляции и кондиционирования воздуха. Основной источник шума в вентиляционных установках – является вентилятор, причём преобладающим является аэродинамический шум, который имеет широкополосный спектр.

Шумоглушитель трубчатый прямоугольный ГТП представляет собой сборную секцию, состоящею из следующих частей:

металлического кожуха длиной 480 или 980 мм (длина стандартных шумоглушителей ГТП);
диафрагмы;
каркаса.

Пространство между кожухом и каркасом равномерно заполнено по длине и сечению звукопоглощающим материалом. Каркас защищает звукопоглощающий материал от выдувания потоком воздуха. Каркас выполняется либо из перфорированного оцинкованного стального листа, либо сетки из черного металла и обтянут стеклотканью.
Толщина слоя звукопоглощающего материала для шумоглушителя ГТП равна 100 мм.
Шумоглушители трубчатые прямоугольного сечения ГТП со звукопоглощающим материалом обеспечивают затухание шума в широком диапазоне частот.
Данные шумоглушители предназначены для сред, не содержащие взрывоопасные и радиоактивные примеси.

Акустическая эффективность шумопоглощения определяется как, Lэф = Lгл — Lн/гл
Где, Lгл — уровень звуковой мощности шума, излучаемого из экспериментального канала с установленным на выходе глушителем шума, дб. Lн/гл — то же без глушителя шума, дб.

Устройство трубчатых шумоглушители для вентиляции выполняется в виде двух труб разного диаметра, вставленных одна в другую, между которыми располагается специальный звукопоглощающий материал — например, минеральная вата. Трубчатые системы предназначены, прежде всего, для жилых домов и небольших зданий, где исходный уровень шума вентиляции невелик.

Цены с НДС
Цены без НДС

Технические характеристики

Показать

Наименование	Внутреняя ширина, мм	Внутреняяя высота, мм	Габаритная ширина, м	Габаритная высота, мм	Длина, мм	Цена, руб.
ГТП 1-1	100	200	300	400	980	3 240.00
ГТП 1-2	200	300	400	500	980	3 720.00
ГТП 1-3	200	400	400	600	980	4 032.00
ГТП 1-4	300	400	500	600	980	4 536.00
ГТП 1-5	400	400	600	600	980	5 040.00
ГТП 1-6	500	500	600	600	980	7 080.00
ГТП 2-1	100	200	300	400	480	1 800.00
ГТП 2-2	200	300	400	500	480	2 280.00
ГТП 2-3	200	400	400	600	480	2 628.00
ГТП 2-4	300	400	500	600	480	2 940.00
ГТП 2-5	400	400	600	600	480	3 300.00
ГТП 2-6	500	500	700	700	480	3 960.00
ГТП 3-1	100	100	300	300	980	2 940.00
ГТП 3-2	150	100	350	300	980	3 084.00
ГТП 3-3	150	150	350	350	980	3 240.00
ГТП 3-4	200	150	400	350	980	3 300.00
ГТП 3-5	200	200	400	400	980	3 360.00
ГТП 3-6	250	100	450	300	980	3 300.00
ГТП 3-7	250	150	450	350	980	3 360.00
ГТП 3-8	250	200	450	400	980	3 540.00
ГТП 3-9	250	250	450	450	980	3 720.00
ГТП 3-10	300	100	500	300	980	3 360.00
ГТП 3-11	300	150	500	350	980	3 540.00
ГТП 3-12	300	250	500	450	980	3 840.00
ГТП 3-13	300	300	500	500	980	4 032.00
ГТП 3-14	350	150	550	350	980	3 720.00
ГТП 3-15	350	200	550	400	980	4 536.00
ГТП 3-16	350	250	550	450	980	4 032.00
ГТП 3-17	350	300	550	500	980	4 320.00
ГТП 3-18	350	350	550	550	980	4 536.00
ГТП 3-19	400	250	600	450	980	4 320.00
ГТП 3-20	400	350	600	550	980	4 764.00
ГТП 3-21	500	200	700	400	980	4 536.00
ГТП 3-22	500	250	700	450	980	4 764.00
ГТП 3-23	500	300	700	500	980	5 040.00
ГТП 3-24	500	350	700	550	980	5 292.00
ГТП 3-25	500	400	700	600	980	6 372.00
ГТП 4-1	100	100	300	300	480	1 920.00
ГТП 4-2	150	100	350	300	480	2 016.00
ГТП 4-3	150	150	350	350	480	2 112.00
ГТП 4-4	200	150	400	350	480	1 992.00
ГТП 4-5	200	200	400	400	480	2 184.00
ГТП 4-6	250	100	450	300	480	1 992.00
ГТП 4-7	250	150	450	350	480	2 184.00
ГТП 4-8	250	200	450	400	480	2 304.00
ГТП 4-9	250	250	450	450	480	2 280.00
ГТП 4-10	300	100	500	300	480	2 184.00
ГТП 4-11	300	150	500	350	480	2 304.00
ГТП 4-12	300	250	500	450	480	2 496.00
ГТП 4-13	300	300	500	500	480	2 628.00
ГТП 4-14	350	150	550	350	480	2 280.00
ГТП 4-15	350	200	550	400	480	2 940.00
ГТП 4-16	350	250	550	450	480	2 628.00
ГТП 4-17	350	300	550	500	480	2 808.00
ГТП 4-18	350	350	550	550	480	2 940.00
ГТП 4-19	400	250	600	450	480	2 808.00
ГТП 4-20	400	350	600	550	480	3 084.00
ГТП 4-21	500	200	700	400	480	2 940.00
ГТП 4-22	500	250	700	450	480	3 084.00
ГТП 4-23	500	300	700	500	480	3 300.00
ГТП 4-24	500	350	700	550	480	3 468.00
ГТП 4-25	500	400	700	600	480	3 564.00

Посмотреть полный список технических характеристик

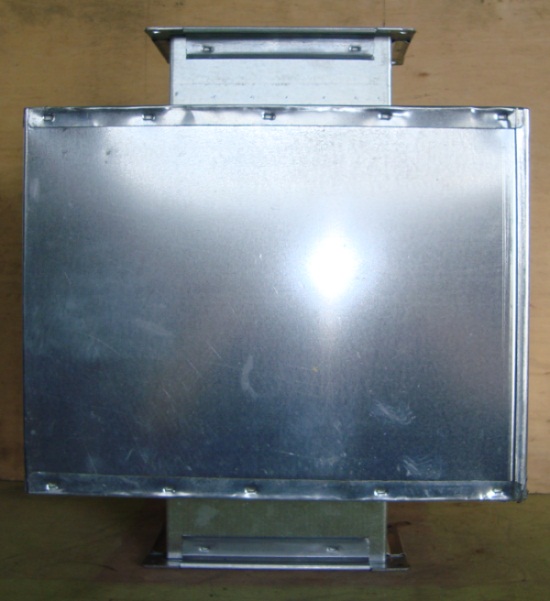

Внешний вид ГТП 2-1 100х200

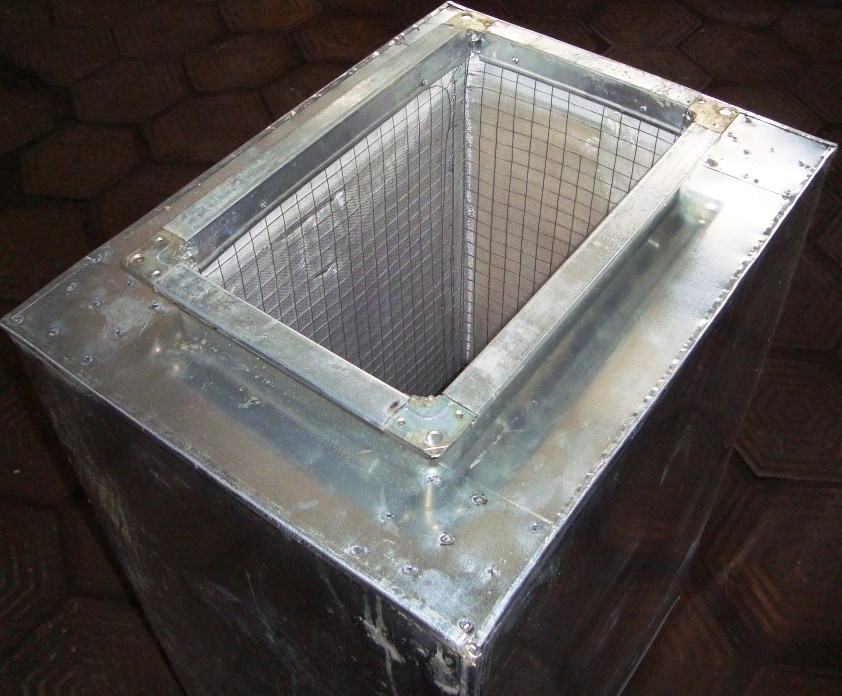

Шумоглушитель ГТП 2-1. Вид изнутри

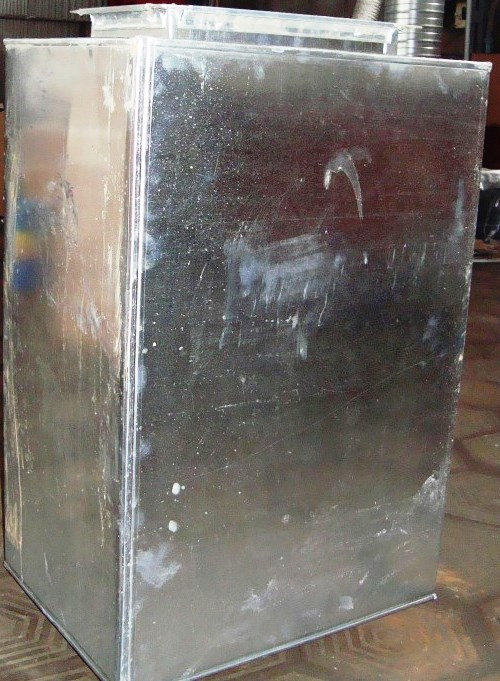

Шумоглушитель трубчатый прямоугольный ГТП

Цена: от 1 800.00 руб.
