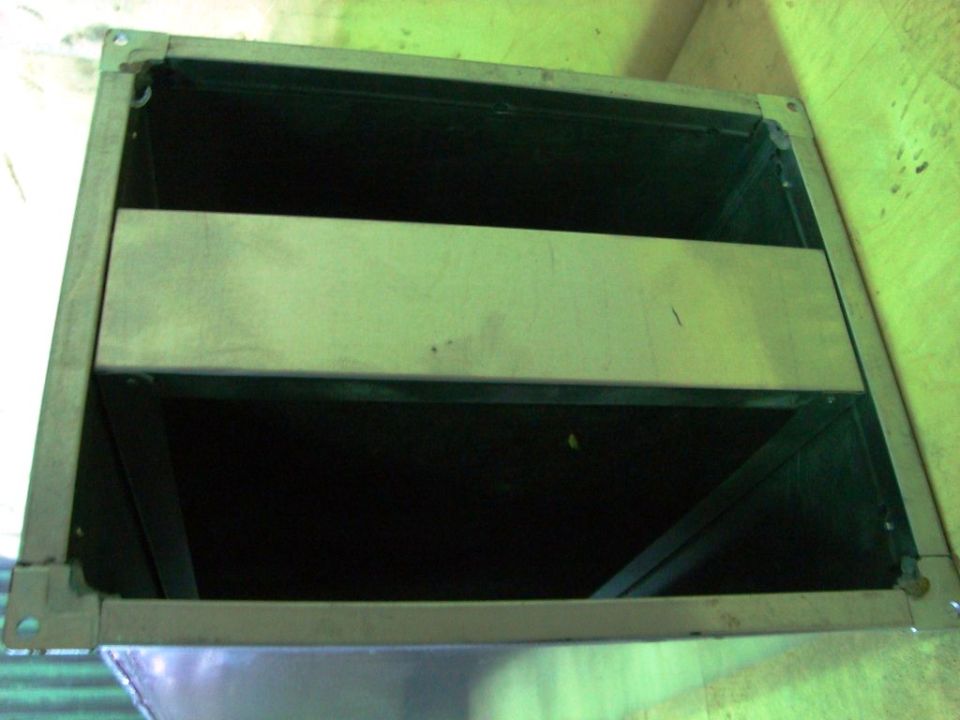

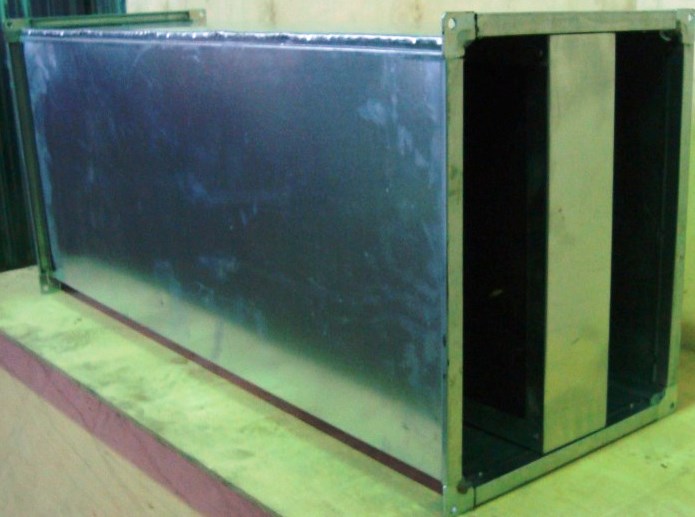

Шумоглушитель прямоугольный пластинчатый ГП

Шумоглушители предназначаются для снижения аэродинамического шума, создаваемого приточными установками, вентиляторами, дросселями, диафрагмами и распространяюще­гося по воздуховодам систем вентиляции и кондиционирования воздуха. Основной источник шума в вентиляционных установках – является вентилятор, причём преобладающим является аэродинамический шум, который имеет широкополосный спектр.

Шумоглушитель пластинчатый ГП представляет собой сборную секцию, состоящею из следующих частей:

• металлического кожуха длиной 1000 или 1500 мм (длина стандартных шумоглушителей);
• пластин шумоглушения размещённых внутри кожуха, зафиксированных при помощи направляющих;
• обтекателей установленных на пластинах, для рассекания потока воздуха;
• фланцев из шины и уголка.

Пластина шумоглушения является основной составляющей любого пластинчатого шумоглушителя.
Пластина шумоглушения состоит из следующих частей:

• корпуса, который выполнен из стального оцинкованного листа;
• звукопоглощающего материала;
• стеклохолста, который устанавливается поверх звукопоглощающего материала.

Для стандартных шумоглушителей ГП устанавливаемые в них пластины шумоглушения, изготавливаются толщиной 200 мм. В пластинах длиной 1000 мм предусмотрена перегородка, увеличивающая жёсткость конструкции и улучшающая звукопоглощающие свойства шумоглушителя.
Для низкочастотных шумоглушителей, требуется установка пластин толщиной  800 мм, используют две пластины по 400 мм, соединяемые планками при помощи самонарезающих винтов. Пластины по высоте соединяются также при помощи планок, по длине пластины не соединяются.
Максимальный размер поперечного сечения стандартного пластинчатого шумоглушителя в метал­лическом кожухе 1600х2000 мм. При сечениях до 1600х2000 мм возможна установка пластин, как в металлическом кожухе, так и в строительных конструкциях. При нестандартных размерах приточных установок, сечение которых превышает стандартные размеры шумоглушителей ГП, возможно изготовление нестандартных пластинчатых шумоглушителей с маркировкой ГП(нест.) с максимальным сечением 2950х2950 и длиной не превышающей 1000 мм.
При наличии места в строительных конструкциях между пластинами по длине рекомендуется предусматривать зазоры 50…100 мм, благодаря чему несколько по­вышается эффективность глушителя.
Шумоглушители пластинчатые ГП со звукопоглощающим материалом обеспечивают затухание шума в широком диапазоне частот. Данные шумоглушители предназначены для сред, не содержащие взрывоопасные и радиоактивные примеси.

Максимальная рабочая температура составляет 60^о С,максимальная допустимая скорость воздуха 10 м/с. Для достижения максимальной эффективности шумопоглощения рекомендуется предусмотреть перед шумоглушителем прямолинейный участок длиной не менее 1 м.

Принцип работы пластинчатых шумоглушителей, представляющих собой металлический короб, разделённый изнутри на секции металлическими пластинами, прост: поток воздуха, проходя через устройство, рассекается на несколько мелких, более слабых потоков. Отделка шумопоглощающим материалом позволяет значительно снизить уровень шума.
