Диффузоры 1DLRA, 2DLRA
Потолочные диффузоры 1DLRA/2DLRA предназначены для подачи воздуха системами вентиляции и кондиционирования в помещениях общественного и производственного назначения. Они применяются для формирования горизонтальных воздушных струй с различной дальнобойностью.
Конструктивно диффузор DLRA представляет собой корпус с подводящим патрубком, к которому крепится квадратная перфорированная (1DLRA) или сплошная (2DLRA) лицевая панель. Конструкция диффузоров DLRA предусматривает возможность изменения высоты воздуховыпускной щели между корпусом и лицевой панелью, которая составляет 20 мм или 35 мм. Диффузоры могут оснащаться камерой статического давления PLR со встроенными регулятором расхода воздуха и звукопоглощающими пластинами. Камера статического давления снабжена штуцерами для измерения перепада давления и специальным устройством для настройки положения регулятора расхода воздуха. Применение камеры статического давления улучшает аэродинамические и акустические характеристики диффузора, а также значительно облегчает процесс наладки вентиляционной системы.
Монтаж диффузоров осуществляется с помощью присоединительного патрубка, который крепится к воздуховоду или патрубку камеры статического давления саморезами или заклепками.
Диффузоры изготавливаются из стали и окрашиваются методом порошкового напыления в белый цвет (RAL 9016).
Конструктивно диффузор DLRA представляет собой корпус с подводящим патрубком, к которому крепится квадратная перфорированная (1DLRA) или сплошная (2DLRA) лицевая панель. Конструкция диффузоров DLRA предусматривает возможность изменения высоты воздуховыпускной щели между корпусом и лицевой панелью, которая составляет 20 мм или 35 мм. Диффузоры могут оснащаться камерой статического давления PLR со встроенными регулятором расхода воздуха и звукопоглощающими пластинами. Камера статического давления снабжена штуцерами для измерения перепада давления и специальным устройством для настройки положения регулятора расхода воздуха. Применение камеры статического давления улучшает аэродинамические и акустические характеристики диффузора, а также значительно облегчает процесс наладки вентиляционной системы.
Монтаж диффузоров осуществляется с помощью присоединительного патрубка, который крепится к воздуховоду или патрубку камеры статического давления саморезами или заклепками.
Диффузоры изготавливаются из стали и окрашиваются методом порошкового напыления в белый цвет (RAL 9016).
Цены рассчитаны исходя из курса евро 42,6 на 22.07.2013
Технические характеристики
Показать
| Наименование | Диаметр присоединения, мм | Габаритная ширина, мм | Габаритная высота, мм | Вес, кг | Цена, руб. |
|---|---|---|---|---|---|
| 1DLRA 125-4 | 125 | 425 | 425 | 2,4 | 2 759.00 |
| 1DLRA 160-4 | 160 | 425 | 425 | 2,4 | 2 759.00 |
| 1DLRA 200-4 | 200 | 425 | 425 | 2,3 | 2 759.00 |
| 1DLRA 250-6 | 250 | 595 | 595 | 4,4 | 3 166.00 |
| 1DLRA 315-6 | 315 | 595 | 595 | 4,3 | 3 292.00 |
| 1DLRA 400-6 | 400 | 595 | 595 | 4,3 | 3 511.00 |
| 2DLRA 125-4 | 125 | 425 | 425 | 2,4 | 2 759.00 |
| 2DLRA 160-4 | 160 | 425 | 425 | 2,4 | 2 759.00 |
| 2DLRA 200-4 | 200 | 425 | 425 | 2,3 | 2 759.00 |
| 2DLRA 250-6 | 250 | 595 | 595 | 4,4 | 3 166.00 |
| 2DLRA 315-6 | 315 | 595 | 595 | 4,3 | 3 292.00 |
| 2DLRA 400-6 | 400 | 595 | 595 | 4,3 | 3 511.00 |

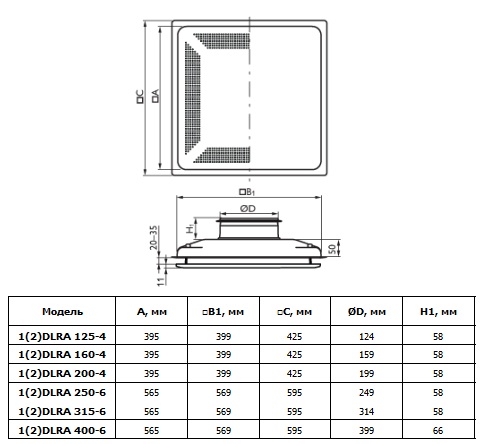

Габаритные размеры диффузоров DLRA
Варианты исполнения лицевой панели
Характеристики диффузоров DLRA
Габаритные размеры диффузоров 1(2)DLRA с камерами статического давления PLR

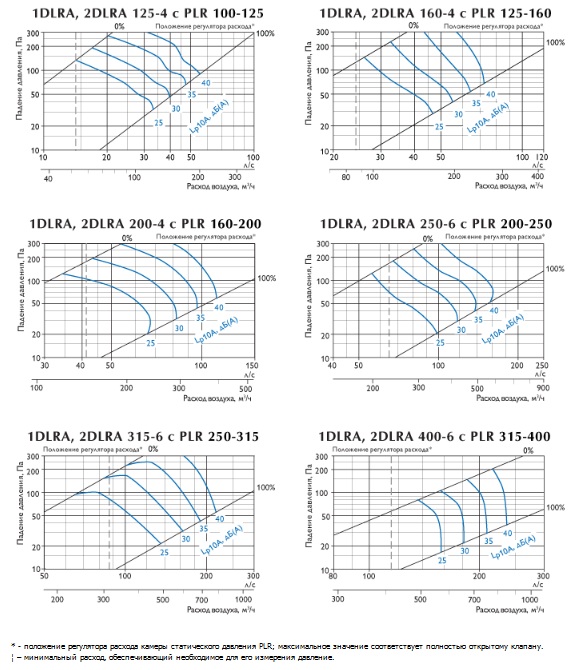

Характеристики диффузоров 1DLKE с камерами статического давления PLR
Шумовые характеристики диффузоров 1DLRA, 2DLRA
Снижение шума диффузоров 1DLRA, 2DLRA
Цена: от 2 812.00 руб.
